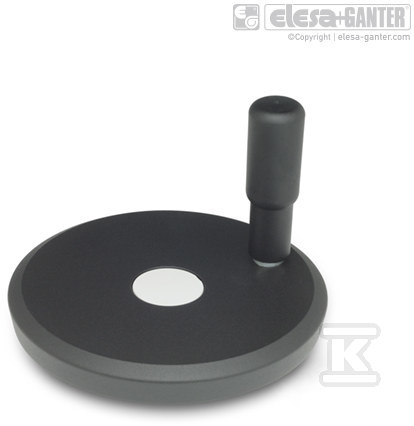

Roue à main GN 923-160-K16-R-SR Z036181

Volants – précision et fonctionnalité en un seul

Le volant GN 923-160-K16-R-SR est un élément de pièces standard pour machines, fabriqué par la société renommée ELESA+GANTER. Conçus pour un contrôle mécanique précis, ces volants trouvent leur application dans un large éventail d'appareils et de machines industrielles. Fabriqués en aluminium robuste, ils garantissent un fonctionnement durable et fiable, même dans des conditions exigeantes.

Conception et application

Le volant GN 923 se caractérise par un design moderne et une construction solide. Sa fonction principale est de permettre le contrôle manuel du mouvement rotatif, par exemple pour le réglage de la position des éléments de machines, des vannes ou des coulisseaux. Grâce à l'utilisation de matériaux de haute qualité et à un usinage précis, le volant assure un fonctionnement fluide et confortable pour l'opérateur. La version avec rainure de clavette (K) facilite le montage sur l'arbre, assurant une connexion mécanique sûre. De plus, un capuchon amovible recouvre esthétiquement les éléments de fixation, donnant à l'ensemble une apparence soignée.

Avantages pour l'installateur et l'utilisateur final

• **Durabilité et fiabilité 😗* La fabrication en aluminium moulé sous pression et un travail soigné garantissent une longue durée de vie du produit.
• **Précision 😗* Une fabrication de haute précision assure un contrôle fluide et précis du mouvement rotatif.
• **Esthétique 😗* Un design moderne et la possibilité de finition de surface dans différentes couleurs (noir RAL 9005 ou argent RAL 9006) améliorent l'apparence de l'appareil.
• **Montage facile 😗* La disponibilité d'une version avec rainure de clavette (K) facilite le montage sur l'arbre.
• **Confort d'utilisation 😗* La poignée rotative (R) assure une prise en main confortable et une manipulation ergonomique.
• **Polyvalence 😗* Large gamme d'applications dans diverses industries, des machines-outils aux équipements d'emballage.

Spécifications techniques

Le volant GN 923-160-K16-R-SR a les dimensions suivantes :

• Diamètre extérieur (d1) : 160 mm
• Diamètre de l'alésage (d2 H7) : 16 mm
• Diamètre du collier (d3) : 36 mm
• Diamètre maximal du collier (d4) : 28,5 mm
• Hauteur (b) : 18 mm
• Hauteur totale (h) : 14,5 mm
• Longueur du tenon (l1) : 20 mm
• Longueur du bras de la poignée (l2) : 39 mm
• Longueur totale (l3) : 76 mm
• Rayon d'arrondi (r) : 61 mm
• Diamètre de la poignée : 24 mm
• Poids : 540 g

Rondelle recommandée pour vis à tête conique : GN 184-25. Les tolérances de battement radial et axial sont inférieures à 0,4 mm, ce qui garantit une grande précision de fonctionnement. La poignée rotative est en technopolymère à base de polyamide, finition mate noire.
