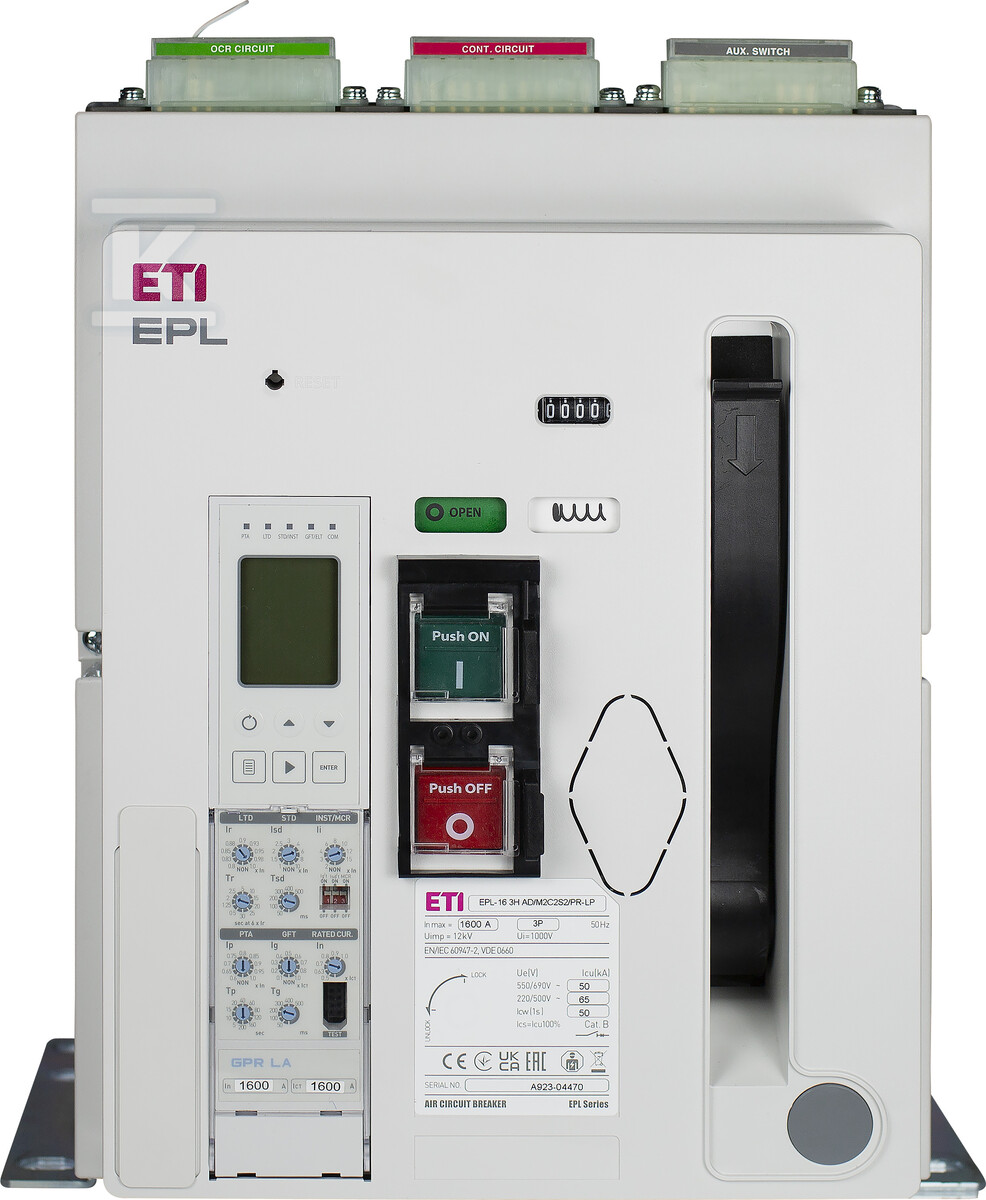

Disjoncteur 1600A 3P 65 kA fixe OCR déclencheur électronique commande moteur EPL-16 3H AF/M2C2S2/PR-LP 004695720

Disjoncteur professionnel pour applications exigeantes

Le disjoncteur EPL-16 appartient à la catégorie des disjoncteurs à air (Air Circuit Breaker) conformément à la classification ETIM EC000228. Conçu spécifiquement pour la protection des transformateurs, des générateurs et des installations électriques complexes, il se caractérise par un courant nominal de 1600A et un pouvoir de coupure de 65 kA.

Paramètres de fonctionnement et capacités techniques

L'appareil fonctionne avec un courant nominal de 1600A sous une tension de 690V, assurant un pouvoir de coupure impressionnant de 65 kA à une fréquence de 50Hz. La conception triphasée (3P) garantit une protection symétrique de toutes les phases de l'installation.

Le système de réglage avancé permet un ajustement précis des paramètres selon les spécificités de l'installation protégée. Le réglage magnétique dans la plage 1-15 × In ainsi que le réglage thermique 0,4-1 × In permettent d'optimiser la caractéristique de protection temporisée.

La tenue aux impulsions de 8 kV assure une résistance aux surtensions atmosphériques et de manœuvre.

Le disjoncteur est équipé d'une protection intégrée contre les courts-circuits à la terre, ce qui élimine le besoin d'utiliser des dispositifs de protection supplémentaires à cet égard. L'indicateur d'état de déclenchement informe l'opérateur du statut actuel de l'appareil sans nécessiter le démontage des protections.

L'indice de protection IP20 protège contre les contacts accidentels avec des parties sous tension et contre l'accès à des corps étrangers supérieurs à 12mm. La conception adaptée au montage fixe élimine le risque de déconnexion accidentelle pendant le fonctionnement.

Mécanisme d'ouverture-fermeture motorisé et fonctionnalité de contrôle

Le mécanisme d'ouverture-fermeture motorisé fait partie intégrante de la conception, permettant des opérations automatiques d'enclenchement et de déclenchement. De plus, une option d'extension avec un mécanisme d'ouverture-fermeture motorisé supplémentaire est disponible pour les applications nécessitant une redondance ou un contrôle à distance.

L'élément de commande sous forme de bouton assure une manipulation manuelle intuitive tout en conservant la possibilité d'intégration avec les systèmes d'automatisation industrielle. Cinq contacts auxiliaires commutables permettent la réalisation de circuits de signalisation et de verrouillage complexes.

La connexion arrière simplifie le câblage dans les tableaux électriques à haute intensité, particulièrement dans les applications où l'espace de montage est limité. L'appareil répond aux exigences de la norme IEC 60947-2, ce qui garantit la conformité aux normes de sécurité internationales.

Les dimensions compactes (400×340×300mm) pour une masse de 35,93 kg facilitent le transport et le montage, même dans des emplacements difficiles d'accès. La classe ETIM EC000228 confirme l'usage spécialisé pour la protection de puissance dans les applications industrielles et énergétiques.
