Capteur de distance laser DRL-60-12-1 blanc, pour boîte ø60, détecteur de mouvement pour la commande de l'éclairage des escaliers et des couloirs

Technologie ToF de précision pour un contrôle intelligent de l'éclairage

Le capteur de distance laser DRL-60-12-1 utilise la technologie avancée Time of Flight (ToF), qui permet une détermination extrêmement précise de la distance en émettant un faisceau lumineux d'une longueur d'onde de 940 nm et en mesurant le délai de la lumière réfléchie par un obstacle. Cette méthode garantit une précision de détection dans une plage réglable de 0,1 à 2 mètres, ce qui en fait une solution idéale pour le contrôle de l'éclairage dans les couloirs et les cages d'escalier.

Fonctions de détection avancées et confort d'utilisation

Le capteur de luminosité intégré empêche automatiquement l'allumage de l'éclairage lorsque le niveau de lumière naturelle est élevé, dans une plage réglable de 2 à 500 lux. Le temps de maintien réglable de 0 seconde à 10 minutes permet d'adapter le fonctionnement aux besoins individuels de l'utilisateur. Le capteur est équipé d'une fonction de démarrage et d'arrêt progressifs (soft start/stop) des circuits d'éclairage commandés, qui s'active lorsque le temps de maintien est réglé sur une valeur supérieure à zéro et que des sources lumineuses dimmables sont connectées au capteur.

Conception compacte et montage facile

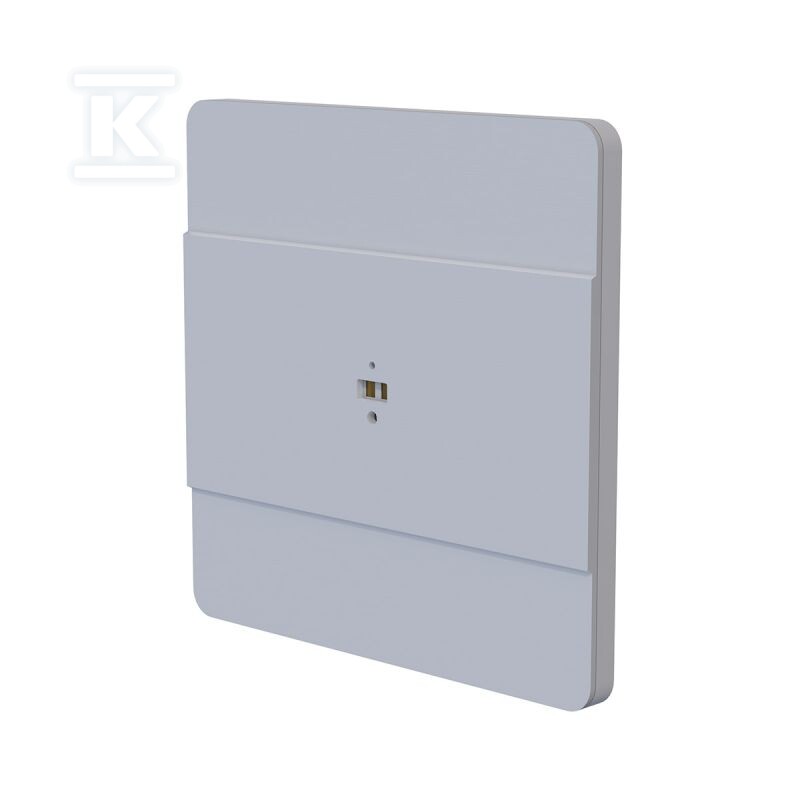

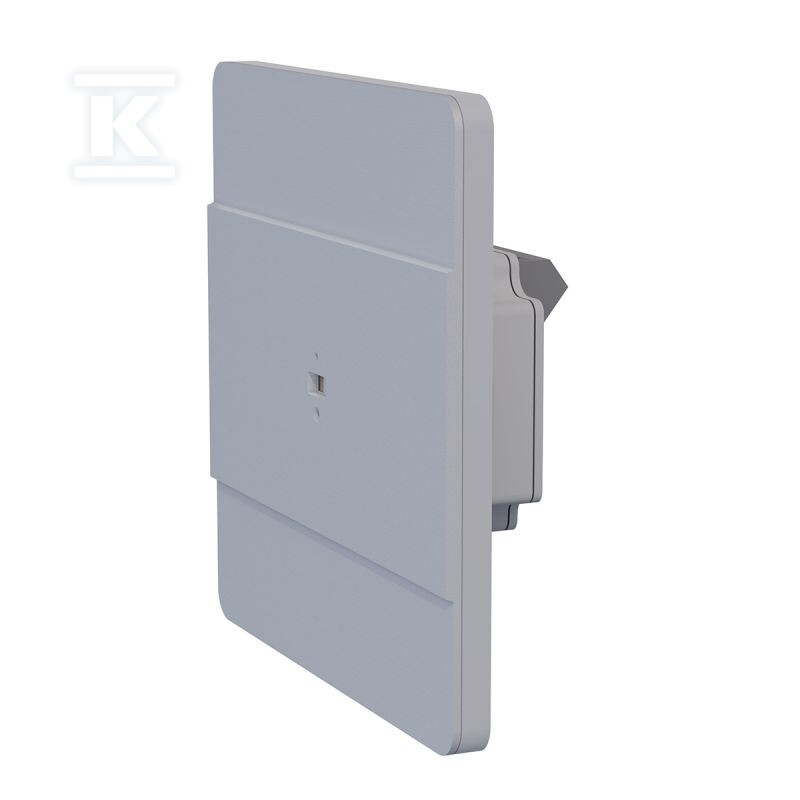

L'appareil présente des dimensions extérieures de 80×80×6,5 mm et est conçu pour un montage dans une boîte d'encastrement standard Ø60 mm avec une profondeur d'encastrement de 25 mm. Sa fabrication en aluminium avec revêtement par poudre blanc (RAL 9003) assure non seulement une apparence esthétique, mais aussi une durabilité et une résistance aux conditions environnementales. Les aimants situés dans le capteur empêchent son extraction involontaire de la boîte de montage.

Paramètres électriques et sécurité

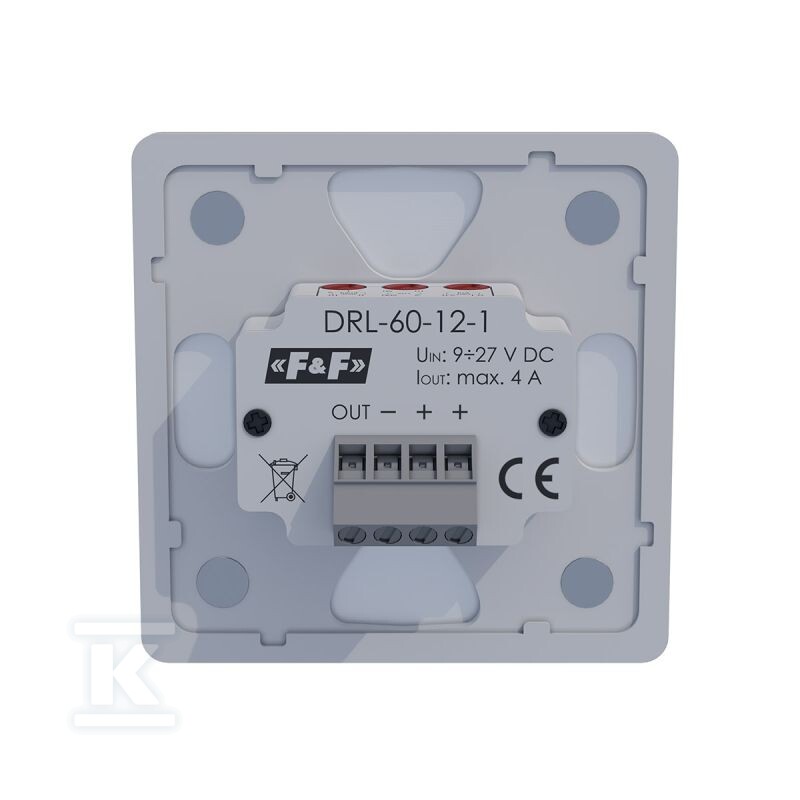

Le capteur est alimenté par une tension continue DC comprise entre 9÷27 V et peut commander directement des circuits d'éclairage avec une charge allant jusqu'à 4 A pour une puissance de commutation LED maximale de 100 W. En cas de nécessité de commander une charge plus importante, il est possible d'augmenter la capacité de charge en ajoutant des amplificateurs LED-AMP montés dans une boîte d'encastrement Ø60 ou sur rail DIN. La consommation électrique de l'appareil est de seulement 0,3 W.

Conformité normative et conditions de travail

L'appareil répond aux exigences de la directive basse tension LVD 2014/35/UE et de la directive de compatibilité électromagnétique EMC 2014/30/UE. Le laser de classe de sécurité 1 garantit une sécurité d'utilisation totale sans risque de dommage oculaire lors d'une utilisation normale. Le capteur fonctionne à une température ambiante de -10°C à +45°C avec un indice de protection IP30 et un indicateur LED signalant l'état de fonctionnement de l'appareil.

Intégration et extensibilité du système

Le DRL-60-12-1 peut fonctionner avec les automatismes d'escaliers F&F AS-225 et AS-225D, permettant ainsi la création de systèmes avancés de commande d'éclairage d'escalier. La sortie de type collecteur ouvert permet un raccordement flexible de l'éclairage commandé entre le "+" d'alimentation et la sortie OUT du contrôleur. La protection thermique protège l'appareil contre le dépassement de la température admissible à l'intérieur du boîtier, et la signalisation de surchauffe est assurée par le clignotement de la diode LED à sa luminosité maximale.

Produit F&F Filipowski société en commandite
