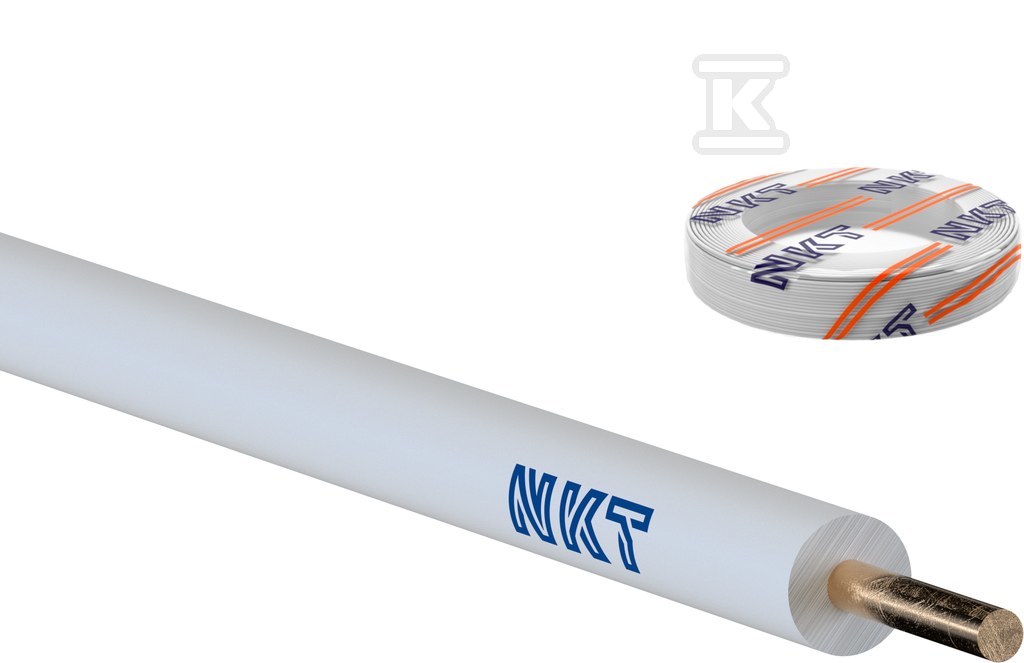

Câble d'installation H05V-U (DY) 1x1 blanc. 172104014C0100

Construction et matériaux

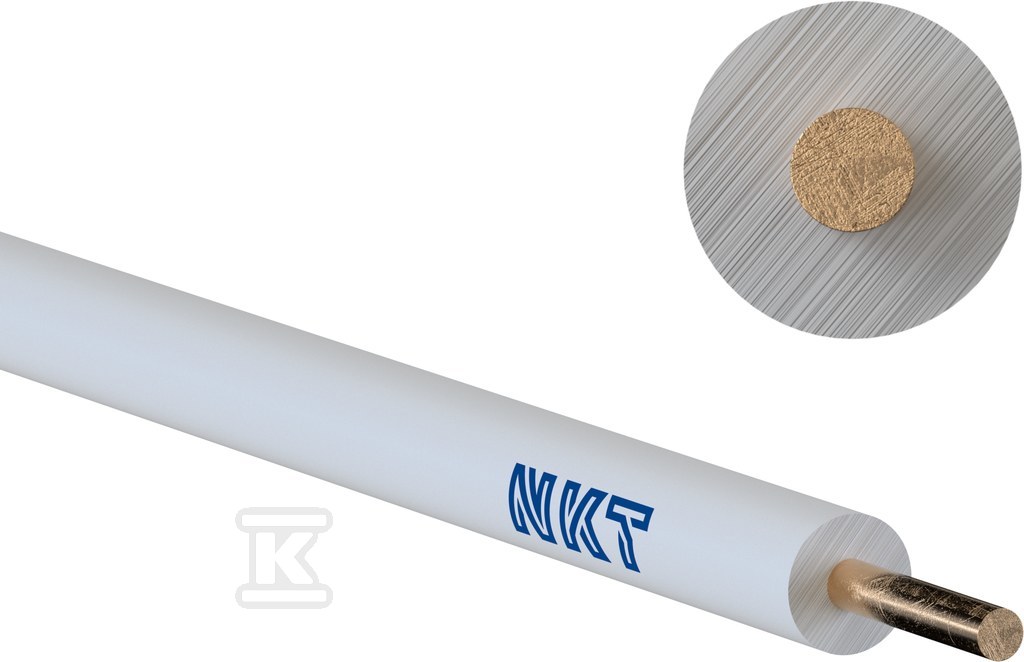

Le câble monoconducteur H05V-U (DY) d'une section nominale de 1 mm² est constitué d'un conducteur en cuivre massif de classe 1, souple, fabriqué conformément à la norme EN 60228. Le cuivre assure une très faible résistance électrique et la stabilité des connexions dans les bornes à vis et les connecteurs rapides à insertion, où une grande surface de contact garantit un contact sûr sans risque de desserrage.

L'isolation, fabriquée en polychlorure de vinyle (PVC), entoure le conducteur et est de couleur blanche, ce qui facilite l'identification du câble dans les faisceaux de câbles. Le diamètre extérieur est d'environ 2,25 mm et la masse unitaire est d'environ 13 kg/km - des paramètres importants pour la conception des itinéraires de câbles et le choix des conduits.

Applications et conditions de fonctionnement

Le câble est conçu pour être installé de manière permanente dans des conduits (gaines), des chemins de câbles et des protections - à la fois en saillie et encastré. Il est utilisé dans les connexions internes des appareils électriques, des armoires de commande et des tableaux de distribution basse tension, ainsi qu'à l'intérieur ou à l'extérieur des luminaires.

La tension nominale de 300/500 V permet de l'utiliser dans les circuits de commande, de signalisation et de contrôle - là où la précision de la transmission du signal et la fiabilité des connexions sont requises. La température de fonctionnement maximale du conducteur est de 70°C, et la température ambiante admissible après l'installation se situe entre -40°C et +70°C, ce qui rend le câble adapté également aux installations dans les locaux techniques non chauffés.

Lors de l'installation, il faut éviter les plis brusques - le rayon de courbure minimal pour les installations fixes est de 5 mm. Il est recommandé de réaliser l'installation à une température supérieure à +5°C afin d'éviter les microfissures de l'isolation en PVC lors du formage du câble dans les conduits.

Conformité aux normes et certifications

Le produit répond aux exigences de la norme harmonisée EN 50575:2014+A1:2016 concernant la réaction au feu des produits de construction - la classe de réaction au feu Eca confirme que le câble ne propage pas les flammes conformément à la norme IEC/EN 60332-1-2. Le numéro du laboratoire d'essai notifié est NB 2652, et le document confirmant les performances est disponible sous le numéro DoP DOP000033_PL_Rev.4.

Le fabricant - NKT S.A., dont le siège social est situé à Warszowice - a fourni une déclaration complète des performances du câble conformément au règlement CPR, ce qui permet de l'utiliser dans les bâtiments couverts par les réglementations relatives à la sécurité incendie des installations électriques.
