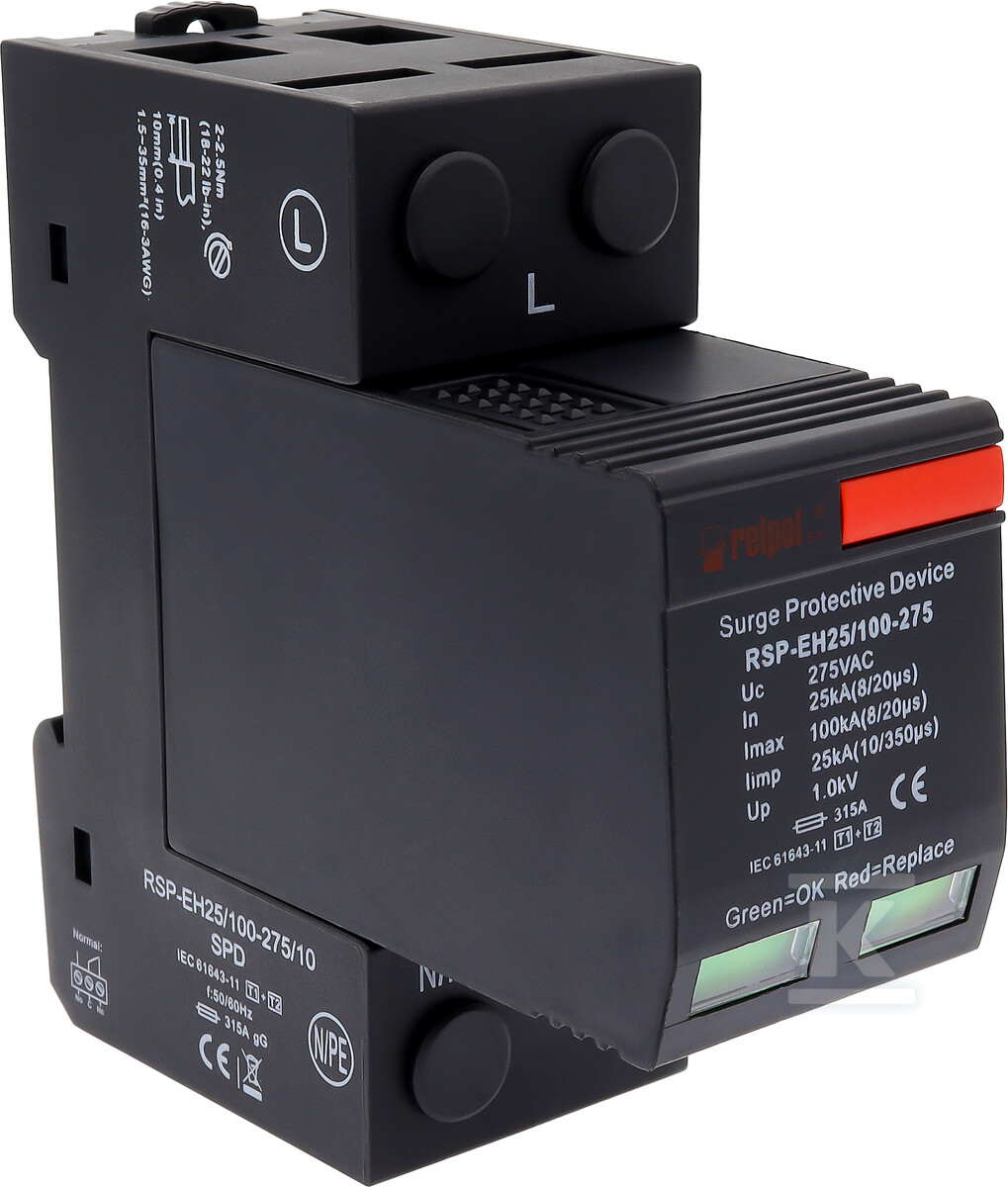

Parafoudre pour applications haute tension, T1+T2, 230V AC, Iimp: 25 kA (10/350), Imax: 100 kA, Uc: 275V AC RSP-EH25/100-275/10 2617366

Protection professionnelle contre les surtensions dans les installations basse tension

Le parafoudre RSP-EH25/100-275/10 est un dispositif avancé de classe I+II (T1+T2), conçu spécifiquement pour les applications basse tension exigeantes. Grâce à sa double fonctionnalité, il protège l'installation à la fois contre les décharges atmosphériques directes (classe I) et contre les surtensions indirectes (classe II).

Paramètres techniques et performance de protection

L'appareil fonctionne à une tension nominale de 230V AC avec une tension de service continu Uc = 275V AC. Sa caractéristique clé est un courant de choc Iimp de 25kA avec une impulsion de 10/350 μs, ce qui le rend idéal pour évacuer l'énergie des impacts de foudre directs. Le courant de décharge maximal Imax atteint 100kA, garantissant une protection efficace même lors de surtensions extrêmes.

Le niveau de protection entre phase et neutre (L-N) est de 1 kV, assurant un fonctionnement sûr des appareils électroniques connectés. La technologie VT monophasée permet un ajustement précis aux spécificités d'une installation monophasée donnée.

Conception et fonctionnalité de signalisation

Sa conception compacte à enfichage ne prend que 36mm de largeur par pôle, s'intégrant ainsi dans 1 module sur rail DIN. Le montage s'effectue sur le rail standard DIN 35 mm, ce qui simplifie considérablement l'installation dans les tableaux électriques. L'appareil accepte les conducteurs rigides mono et multifilaires jusqu'à une section de 35mm², ainsi que les conducteurs flexibles avec embouts de câblage jusqu'à 25mm².

Une signalisation optique intégrée informe instantanément de l'état de l'appareil et de l'éventuelle usure des éléments de protection. De plus, un contact sec permet le raccordement d'un système de signalisation de défaut à distance, ce qui est particulièrement important dans les installations nécessitant une surveillance continue de l'état de protection.

Application et compatibilité d'installation

Le parafoudre a été spécialement conçu pour les réseaux monophasés dans les applications basse tension, là où les dispositifs standards de classe II pourraient s'avérer insuffisants.

Grâce à sa classe I+II, il élimine le besoin d'utiliser deux dispositifs distincts - il protège simultanément contre les décharges directes (impacts de foudre) et contre les surtensions provenant des commutations sur le réseau électrique.
