Parafoudre type T1+T2, 2 pôles, 600 V DC, Imax: 80kA, In: 25kA, Iimp: 12.5 kA (10/350) RSP-PV12.5-600-2P 2617385

Protection professionnelle des installations photovoltaïques

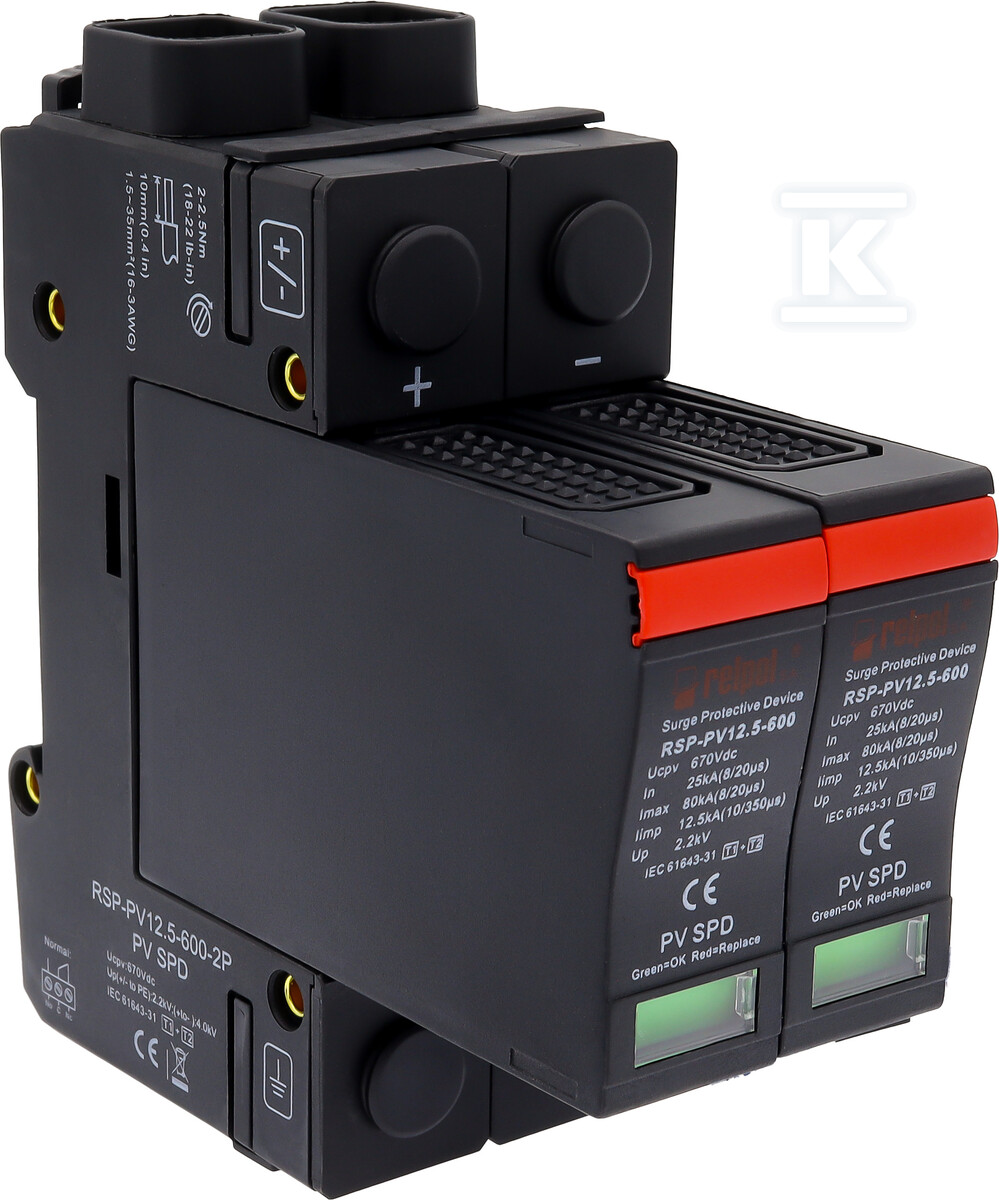

Le parafoudre RSP-PV12.5-600-2P est une solution avancée de classe I+II (T1+T2) spécialement dédiée aux installations DC/PV. L'appareil a été conçu pour les réseaux photovoltaïques, où il assure une protection complète contre les surtensions atmosphériques et de commutation. Sa conception enfichable permet un montage rapide sur rail DIN 35 mm, ce qui simplifie considérablement l'installation dans les coffrets photovoltaïques.

La technologie MOV (Metal Oxide Varistor) est au cœur de ce parafoudre, garantissant une absorption fiable de l'énergie de surtension. Grâce à sa conception bipolaire, l'appareil protège les deux conducteurs du circuit DC, ce qui est crucial pour la sécurité des installations photovoltaïques fonctionnant sous une tension de 600 V DC.

Paramètres techniques et performance

L'appareil se caractérise par des paramètres de fonctionnement impressionnants. Le courant de décharge nominal In est de 25 kA, ce qui permet un fonctionnement sûr dans les installations PV typiques. Le courant de décharge maximal Imax atteint 80 kA, assurant une réserve de sécurité même lors d'événements atmosphériques extrêmes.

Le courant impulsionnel Iimp est exactement 12,5 kA avec une caractéristique d'onde 10/350 μs, ce qui correspond aux normes de la classe I+II. La tension maximale de service continu est de 600 V DC, parfaitement adaptée à la plupart des systèmes photovoltaïques.

Le niveau de protection atteint 12,5 kV, garantissant une protection efficace contre les surtensions les plus fortes. L'appareil occupe une largeur standard de 2 modules sur rail DIN, ce qui facilite la planification du coffret.

Signalisation et possibilités de connexion

Le parafoudre est équipé d'un système avancé de signalisation de défaut. La signalisation optique située sur l'appareil informe immédiatement de la nécessité de remplacer l'élément après son usure lors d'une surtension.

De plus, l'appareil dispose de contacts secs pour la signalisation de défaut à distance. Cette fonction permet l'intégration avec des systèmes de surveillance d'installations électriques et la notification automatique du service de maintenance en cas de nécessité d'intervention.

Les possibilités de connexion sont très polyvalentes : il accepte les conducteurs rigides monobrin et multibrins jusqu'à une section de 35 mm², ainsi que les conducteurs flexibles avec embouts de câblage jusqu'à 25 mm². Cette flexibilité simplifie considérablement le processus d'installation dans différents types de coffrets.

Conformité et certifications

L'appareil répond aux exigences des normes européennes et possède la classification douanière CN 8535400090. Sa conception est conforme aux normes pour le type de réseau "Autres", ce qui en fait une solution universelle pour diverses applications photovoltaïques.

Le produit n'est pas à usage unique, ce qui garantit sa fonctionnalité multiple après chaque action : seuls les éléments MOV usagés sont remplacés, tandis que le boîtier lui-même reste opérationnel pendant toute la durée d'exploitation.
