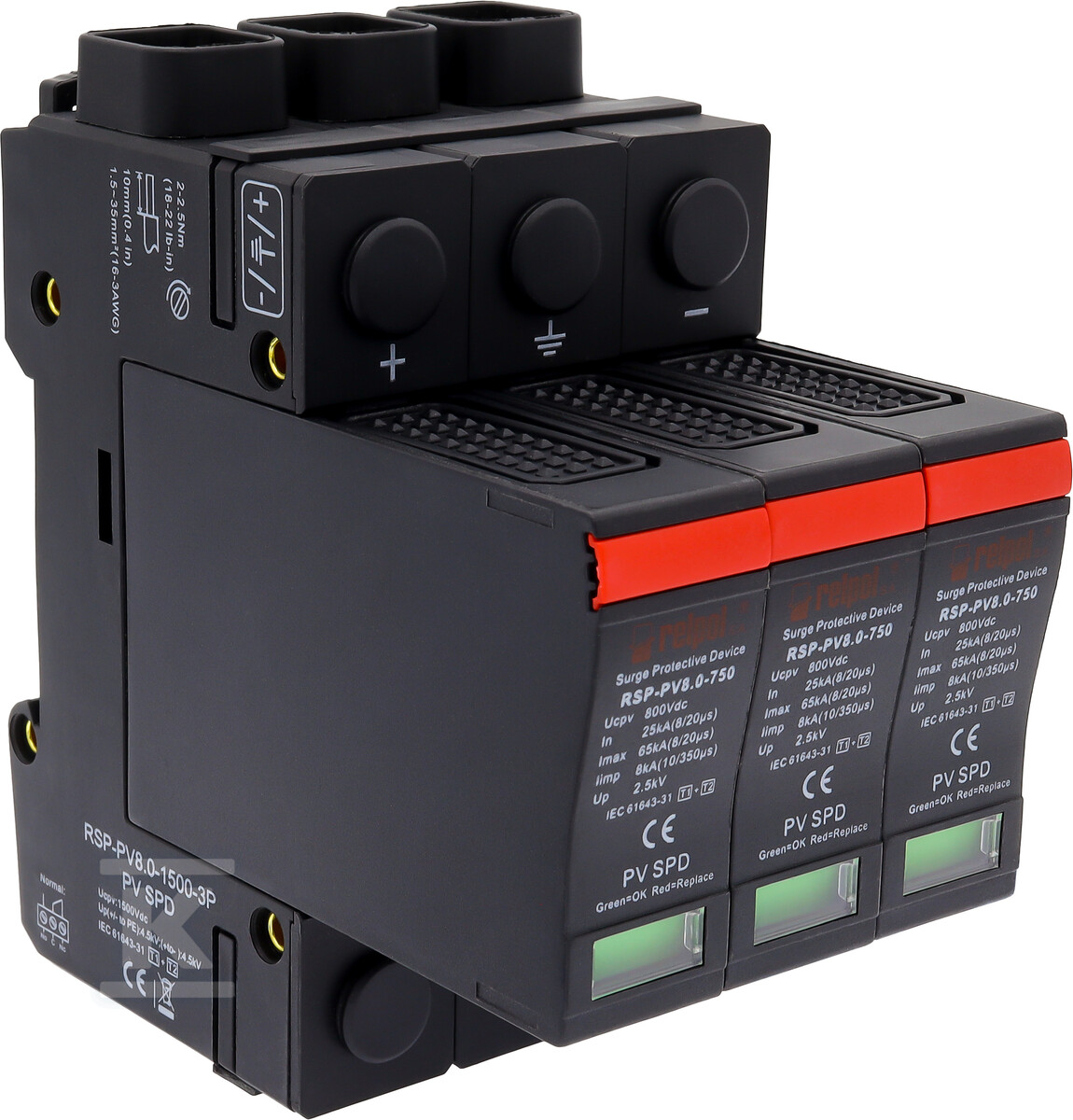

Parafoudre type T1+T2, 3 pôles, 1500 V DC, Imax: 65kA, In: 25kA, Iimp: 8 kA (10/350) RSP-PV8.0-1500-3P 2617388

Protection professionnelle des installations photovoltaïques DC

Le parafoudre RSP-PV8.0-1500-3P est une solution spécialisée de classe T1+T2 conçue pour la protection des installations photovoltaïques fonctionnant avec une tension jusqu'à 1500 V DC. L'appareil protège efficacement les onduleurs, les modules PV et les autres composants du système contre les surtensions nocives causées par les décharges atmosphériques ou les perturbations du réseau.

Sa conception à connecteurs permet un montage rapide sur rail DIN standard dans les tableaux électriques. La configuration tripolaire assure une protection complète de tous les conducteurs DC du système photovoltaïque.

Paramètres techniques et performance de protection

L'appareil se caractérise par un courant nominal de décharge In = 25 kA, ce qui permet d'évacuer en toute sécurité les courants de choc typiques rencontrés dans les installations PV. Le courant de décharge maximal Imax = 65 kA garantit une résistance même face à des surtensions très intenses.

Le paramètre clé est le courant d'impulsion de choc Iimp = 8.0 kA (10/350 μs), qui définit la capacité de l'appareil à supporter les impacts de foudre les plus puissants. La technologie MOV (Metal Oxide Varistor) assure une caractéristique d'atténuation des surtensions rapide et fiable.

La tension nominale de 1500 V DC permet une application dans les grandes fermes photovoltaïques ainsi que dans les installations commerciales de haute puissance.

Conception et fonctions de surveillance

Le parafoudre est équipé d'un indicateur d'état mécanique qui permet une évaluation immédiate de l'efficacité du module de protection. Le passage de la couleur du vert au rouge signale clairement l'endommagement de l'élément et la nécessité de son remplacement.

De plus, l'appareil dispose d'un contact sec isolé, permettant l'intégration avec les systèmes d'automatisation du bâtiment et de surveillance. Cela permet de signaler automatiquement une défaillance du parafoudre sans nécessiter d'inspection physique.

Sa conception compacte n'occupe que 3 modules sur le rail DIN (54,3 × 88,6 × 87 mm), ce qui facilite l'installation même dans les tableaux électriques à haute densité.

Application et montage dans les systèmes PV

L'appareil se monte en parallèle des lignes DC protégées, assurant une protection efficace tant en mode commun qu'en mode différentiel. Pour une efficacité optimale, il est recommandé de l'installer des deux côtés de la ligne : près des panneaux PV et à l'entrée de l'onduleur.

L'utilisation de ce type de protection est particulièrement importante lorsque :

• Le câblage est long ou passe à l'extérieur du bâtiment
• L'installation se situe dans des zones à forte activité orageuse
• Le système PV a une puissance nominale élevée ou fonctionne à haute tension

Les sections de câbles admissibles pour le raccordement sont de maximum 35 mm² pour les conducteurs rigides et 25 mm² pour les conducteurs flexibles avec embouts de câblage.
