Relais d'interface 2P, AgNi, 24 V DC PI72P-024DC-Y42G-RS-2012 2617318

Solution d'interface complète pour l'automatisation industrielle

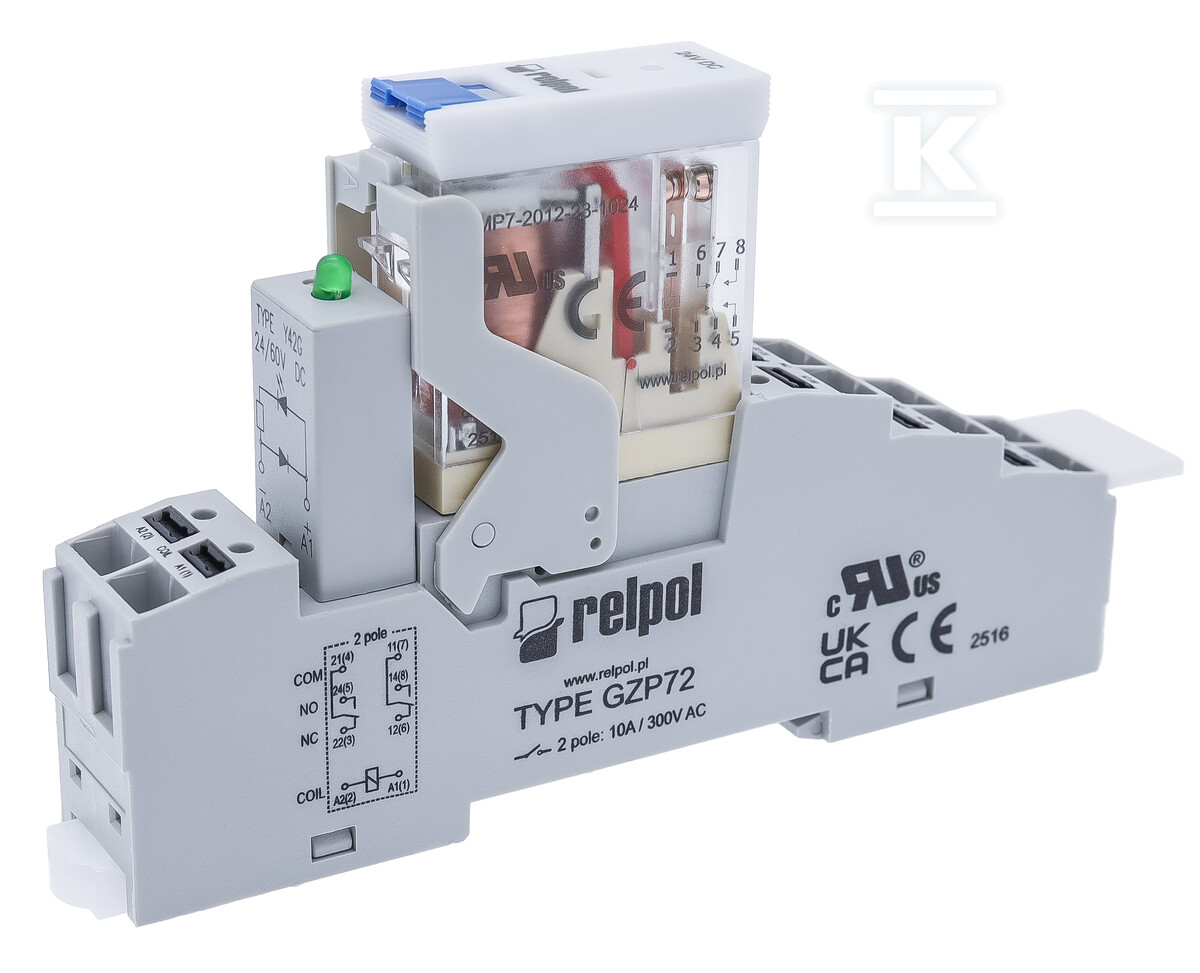

L'ensemble d'interface push-in PI72P-024DC-Y42G-RS-2012 est une intégration complète de trois composants clés dans un seul boîtier : le relais RMP7 avec contacts doubles AgNi, le socle push-in GZP72 et le module de signalisation/protection contre les surtensions Y42G. Cette configuration assure une commutation fiable des circuits de commande avec une tension de bobine de 24 V DC et une fonctionnalité de diagnostic complète.

Paramètres électriques et capacités de commutation

Le relais offre deux canaux de commutation indépendants (2P) fabriqués en alliage argent-nickel (AgNi), ce qui garantit une résistance à l'arc électrique et un fonctionnement prolongé sous des charges résistives. Les courants de commutation nominaux sont de 8A à 250V AC et de 8A à 30V DC, permettant un fonctionnement sûr dans la plupart des applications de commande industrielle.

L'indice de protection IP20 protège contre le contact avec des parties sous tension, et la compatibilité avec le rail DIN standard de 35 mm permet un montage rapide dans les tableaux et armoires de commande.

Fonctionnalité de diagnostic et d'exploitation

L'appareil est équipé de fonctions avancées de contrôle de l'état de fonctionnement. Une diode LED de signalisation à deux couleurs (rouge pour l'AC, verte pour le DC) fournit une information immédiate sur l'état de l'alimentation de la bobine et le type de tension commandée.

Un indicateur d'action mécanique permet un contrôle visuel de la position des contacts sans nécessiter le démontage de l'appareil, ce qui facilite considérablement le diagnostic de panne et la maintenance de l'installation.

Système de test et de sécurité opérationnelle

Le bouton de test frontal permet de vérifier manuellement le bon fonctionnement des contacts et leur connexion mécanique. La fonction de verrouillage des contacts pendant le test élimine le risque de commutation accidentelle lors des travaux de maintenance.

La conception compacte de 16,1×61,4×99,8 mm et un poids de seulement 0,065 kg maximisent la densité d'occupation dans les tableaux tout en conservant une fonctionnalité d'interface complète.

L'ensemble push-in élimine le besoin de sélectionner séparément les composants - tous les éléments sont configurés en usine et prêts pour un montage immédiat sur rail DIN.
