Modbus Plus Proxy TCSEGDB23F24FA

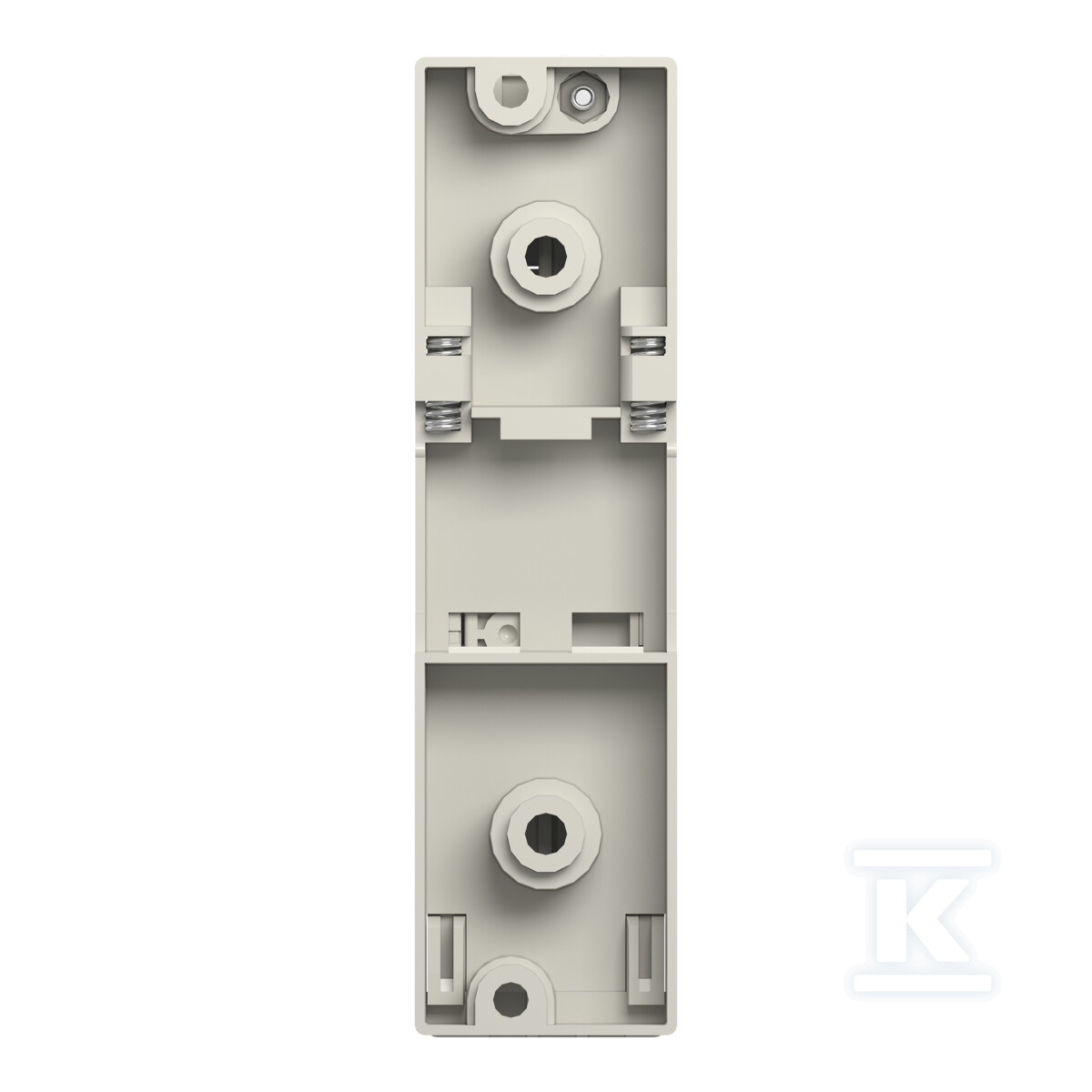

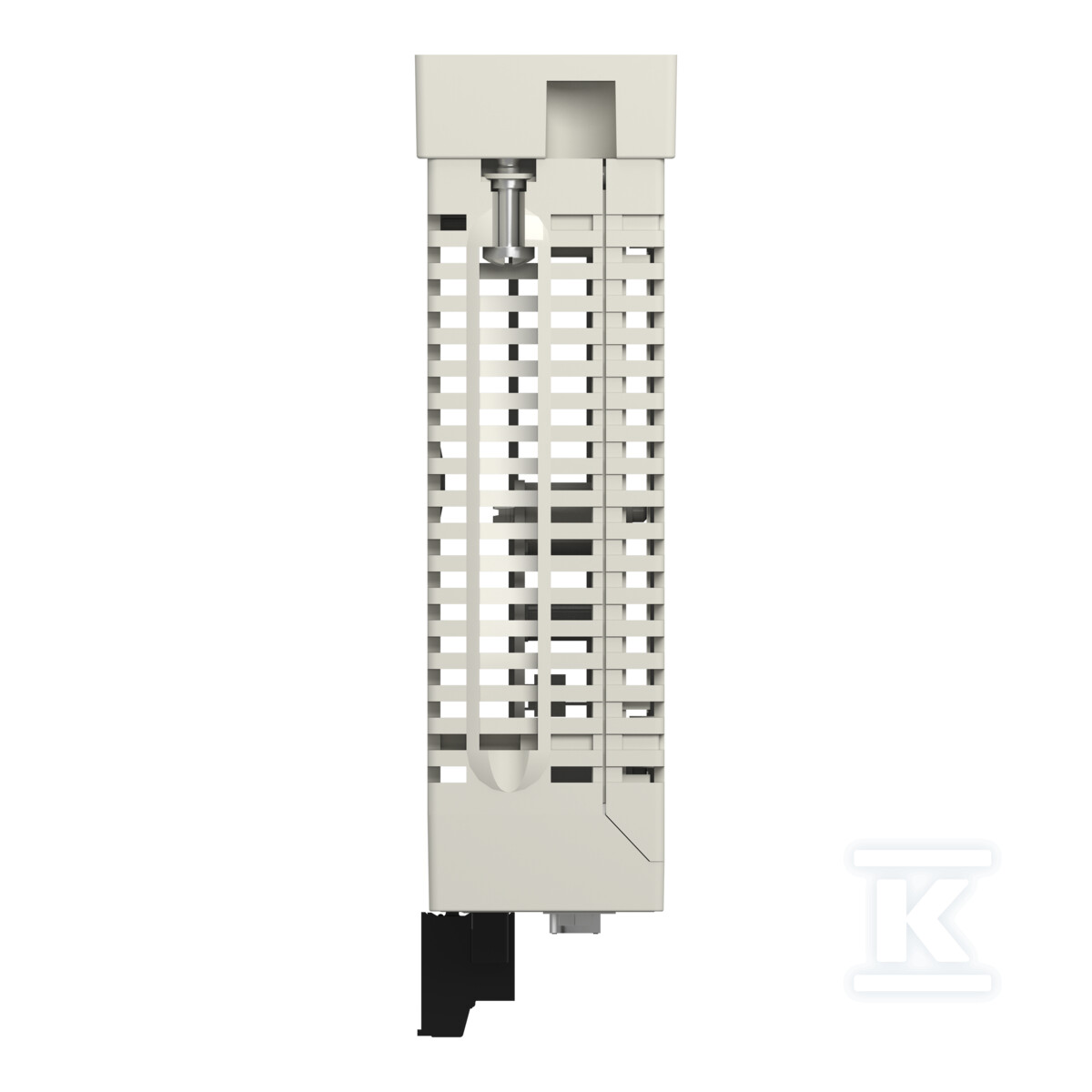

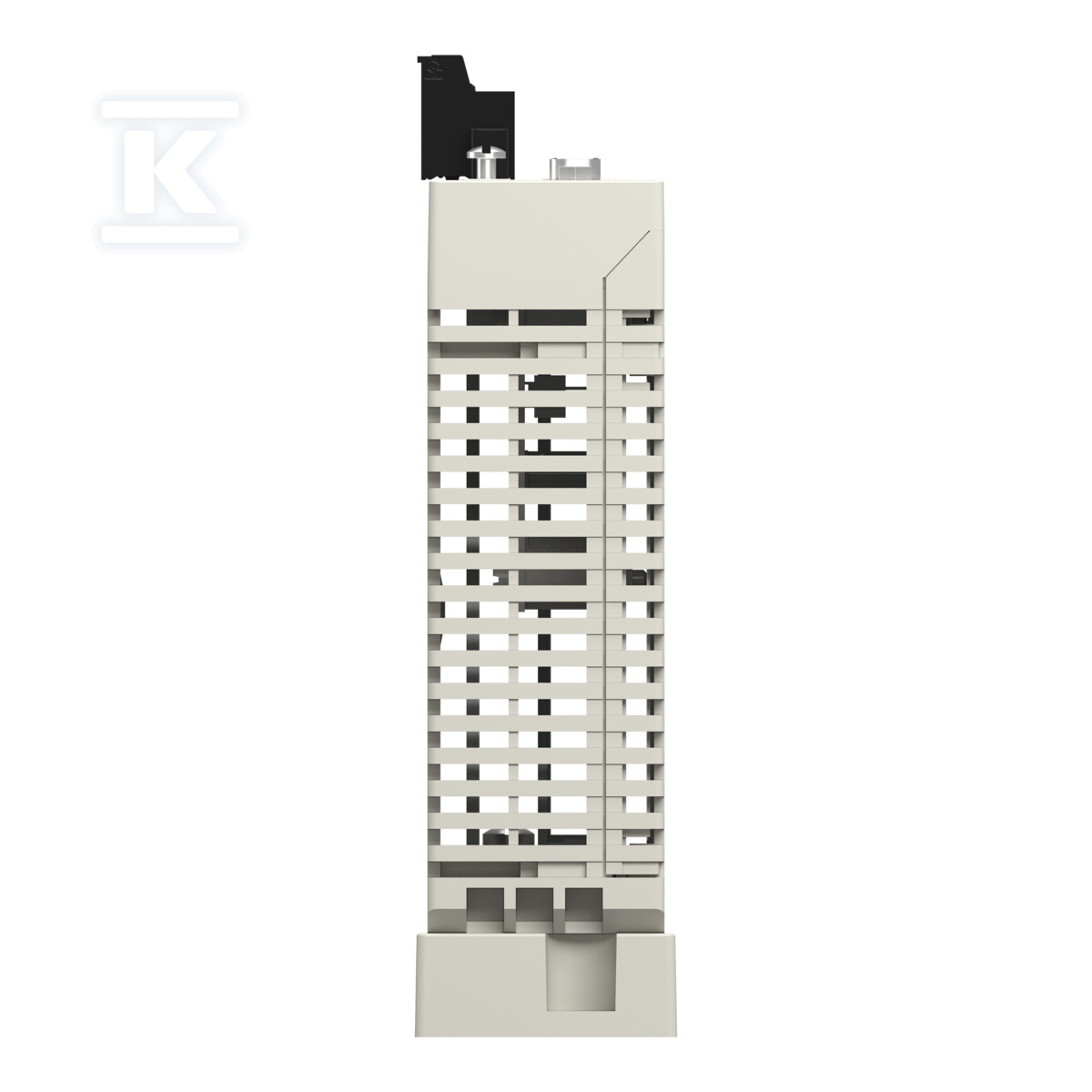

Modbus Plus Proxy – pont entre réseaux Modbus

Ce module, désigné par le numéro de catalogue TCSEGDB23F24FA, agit comme un pont entre les réseaux Modbus Plus et Modbus TCP. Il constitue une solution essentielle pour les systèmes d’automatisation industrielle, où l’intégration d’équipements plus anciens utilisant Modbus Plus avec des systèmes modernes basés sur Ethernet et le protocole Modbus TCP est nécessaire. Ce module permet une communication sans friction, éliminant le besoin de modifier les applications et équipements existants.

Fonctions et applications

Le TCSEGDB23F24FA a été conçu pour fonctionner avec les contrôleurs programmables Modicon M340 et M580. Il s’intègre ainsi parfaitement à la plateforme Modicon X80. Sa fonction principale est la conversion de la communication entre deux normes Modbus différentes, permettant l’échange de données entre les équipements sur ces réseaux. Le module prend en charge jusqu’à 128 équipements esclaves (slave), ce qui le rend adapté aux systèmes d’automatisation étendus.

Caractéristiques et avantages clés

• **Compatibilité 😗* Fonctionne avec les contrôleurs Modicon M340 et M580, s’intégrant à la plateforme Modicon X80.

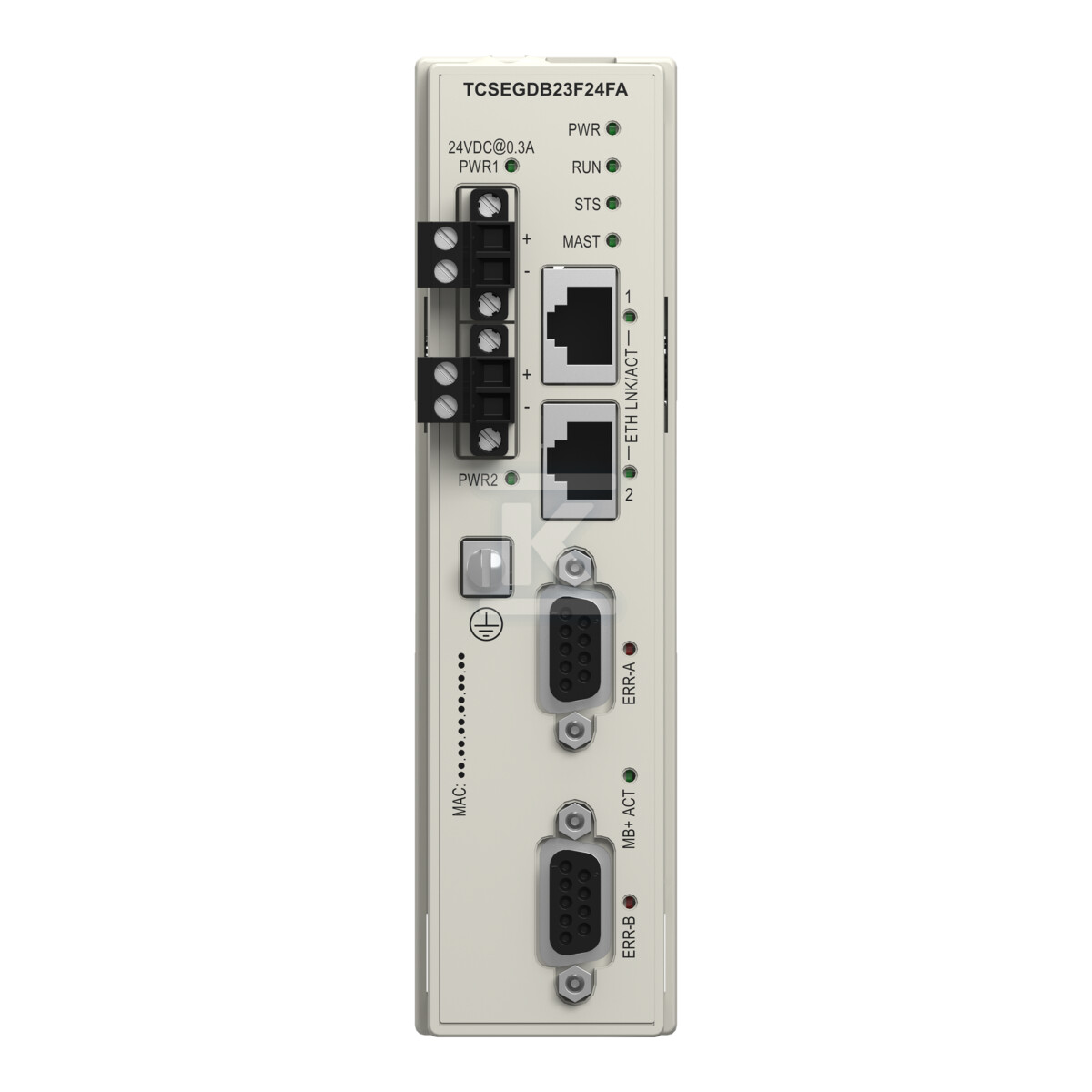

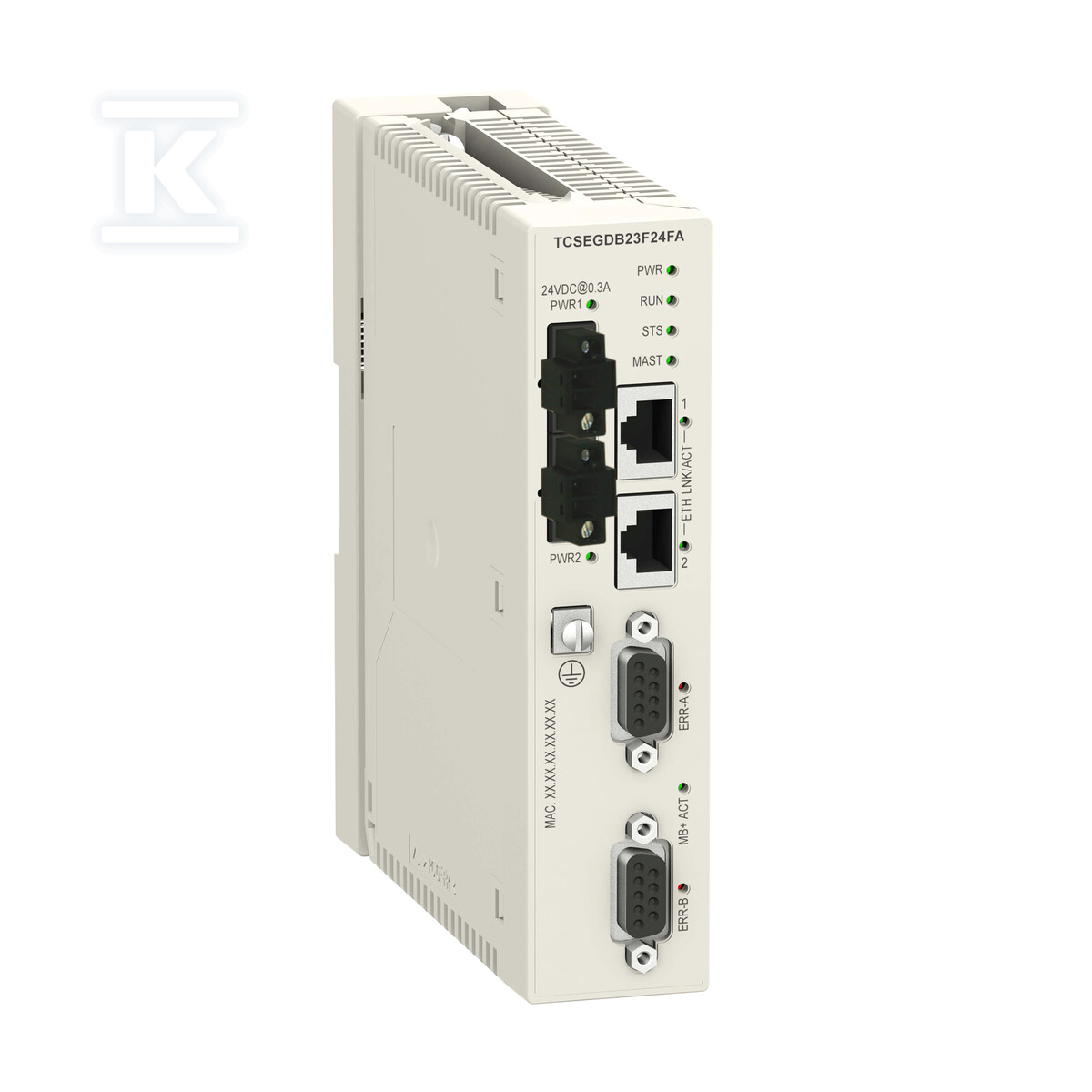

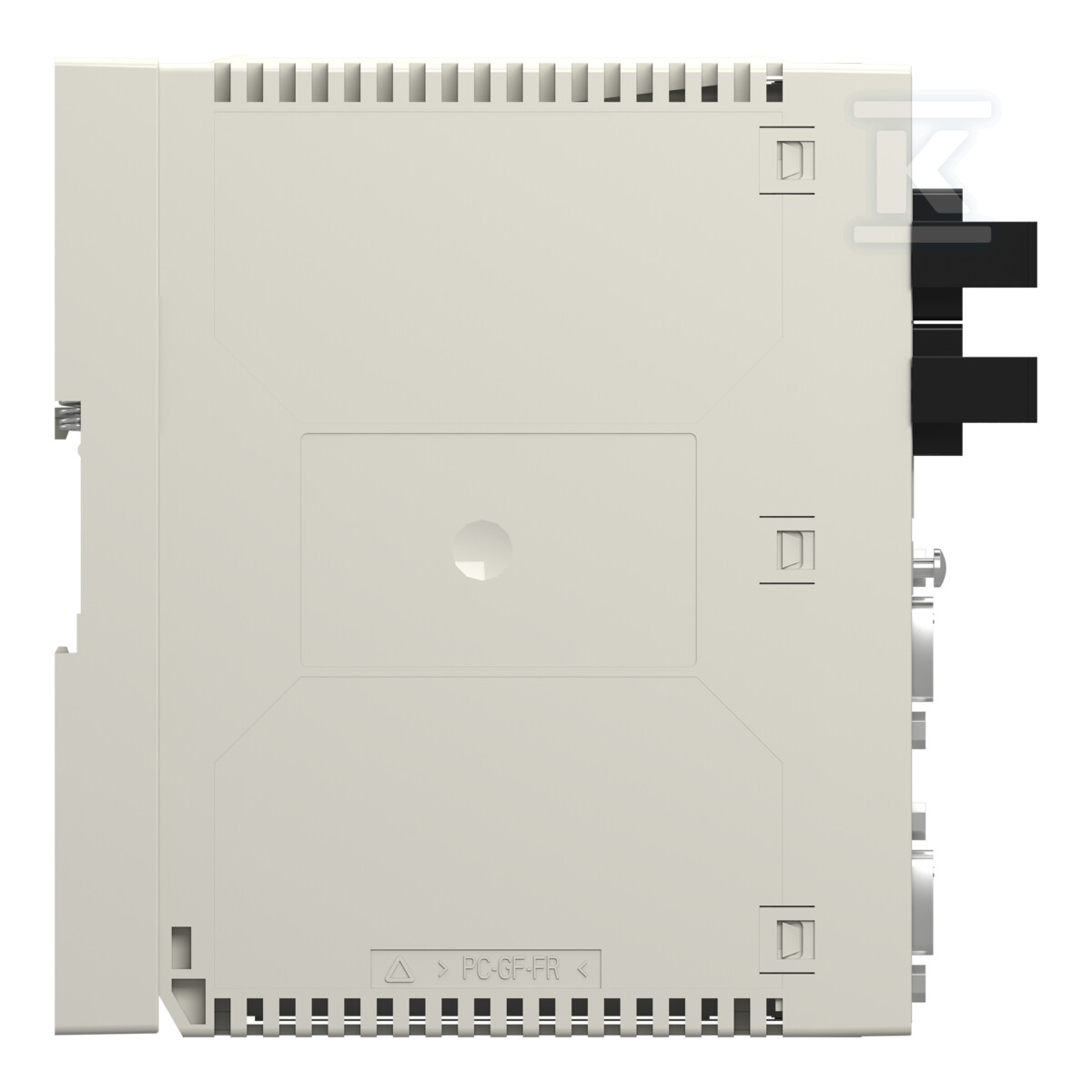

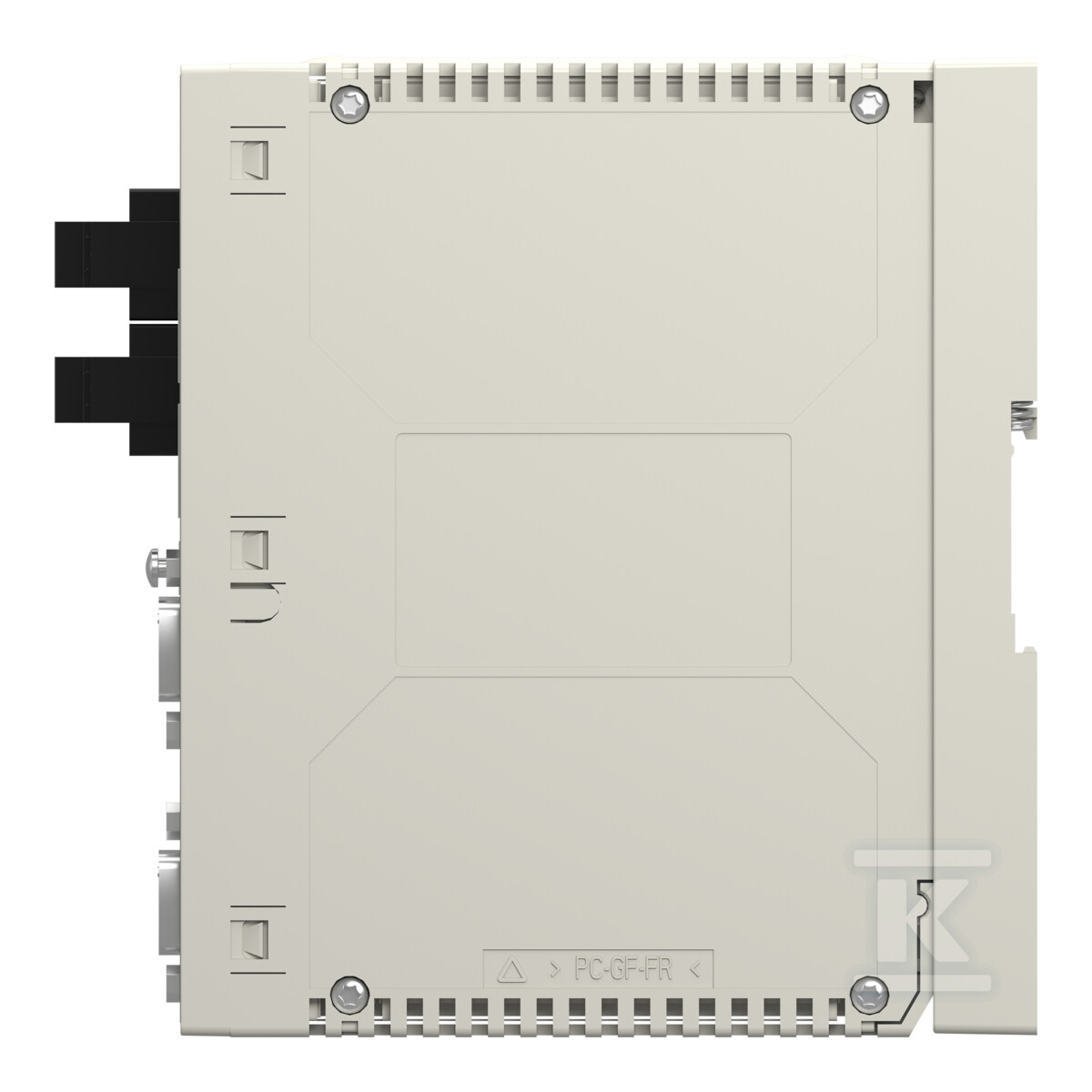

• **Deux interfaces de communication 😗* Équipé de deux ports Ethernet TCP/IP (RJ45) pour la communication Modbus TCP et de deux ports Modbus (SUB-D 9) pour la communication Modbus Plus.
• **Débit élevé 😗* Prend en charge des vitesses de transmission de 10/100BASE-T pour Ethernet et de 1 Mbps pour Modbus Plus.
• **Flexibilité réseau 😗* Permet la construction d’un réseau Modbus Plus d’une longueur maximale de 450 mètres par segment, ou jusqu’à 1800 mètres avec l’utilisation de trois répéteurs. Pour le réseau TCP/IP, il offre une portée de 100 mètres sans répéteur.
• **Large gamme d’applications 😗* Idéal pour la modernisation des systèmes d’automatisation existants, l’intégration de nouveaux équipements dans des installations anciennes et la construction de systèmes de commande hybrides.
• **Fiabilité 😗* Assure une communication stable et fiable entre divers équipements dans un système d’automatisation industrielle.
• **Intégration simple 😗* Permet un déploiement facile dans l’infrastructure existante sans nécessiter de changements coûteux dans la configuration des équipements esclaves.

Paramètres techniques et conditions d’utilisation

Le module consomme 300 mA à une tension de 24 V CC. Il est conçu pour fonctionner dans une plage de températures de 0 à 60 °C, avec une température de stockage comprise entre -45 et 85 °C. L’humidité relative doit être maintenue entre 10 % et 95 % sans condensation. Il peut être installé à une altitude maximale de 2000 mètres au-dessus du niveau de la mer. Le support de transmission utilisé est un câble torsadé simple pour Modbus Plus et un câble torsadé blindé catégorie 5 (STP) pour Modbus TCP.

Ce module est prévu pour être retiré de la gamme au 31 décembre 2026, et son support technique prendra fin au 31 décembre 2034 – il est recommandé de prendre cela en compte lors de la planification d’investissements à long terme.
