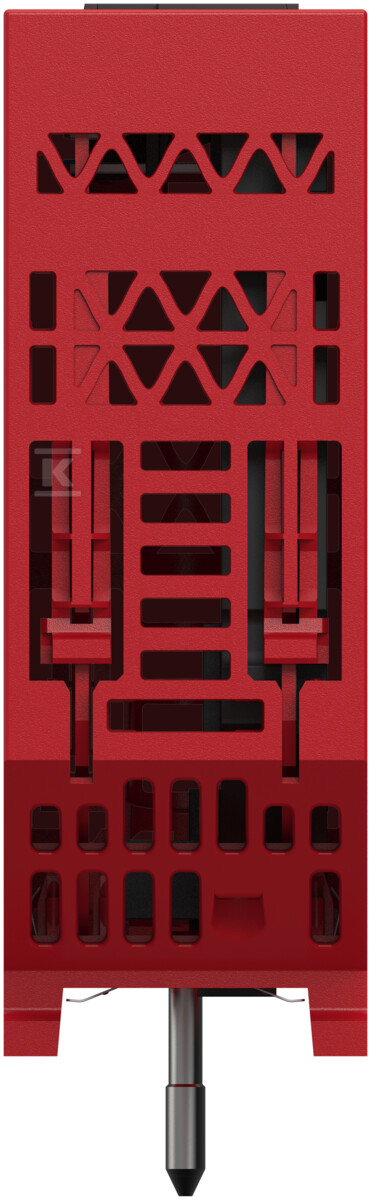

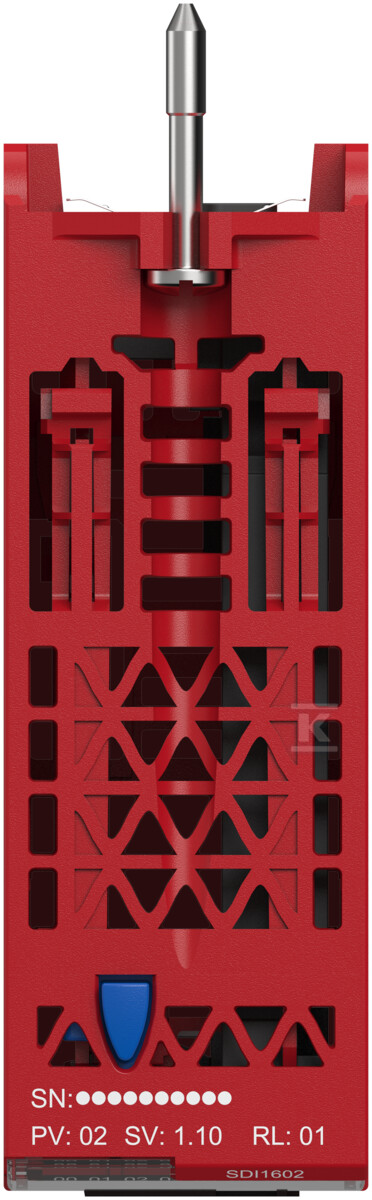

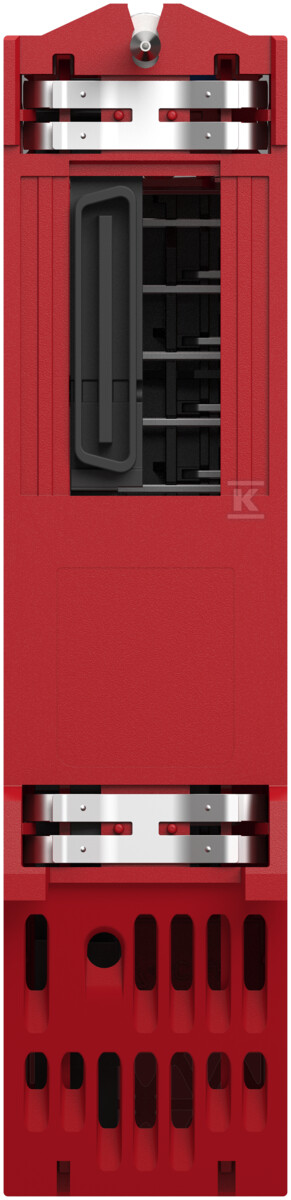

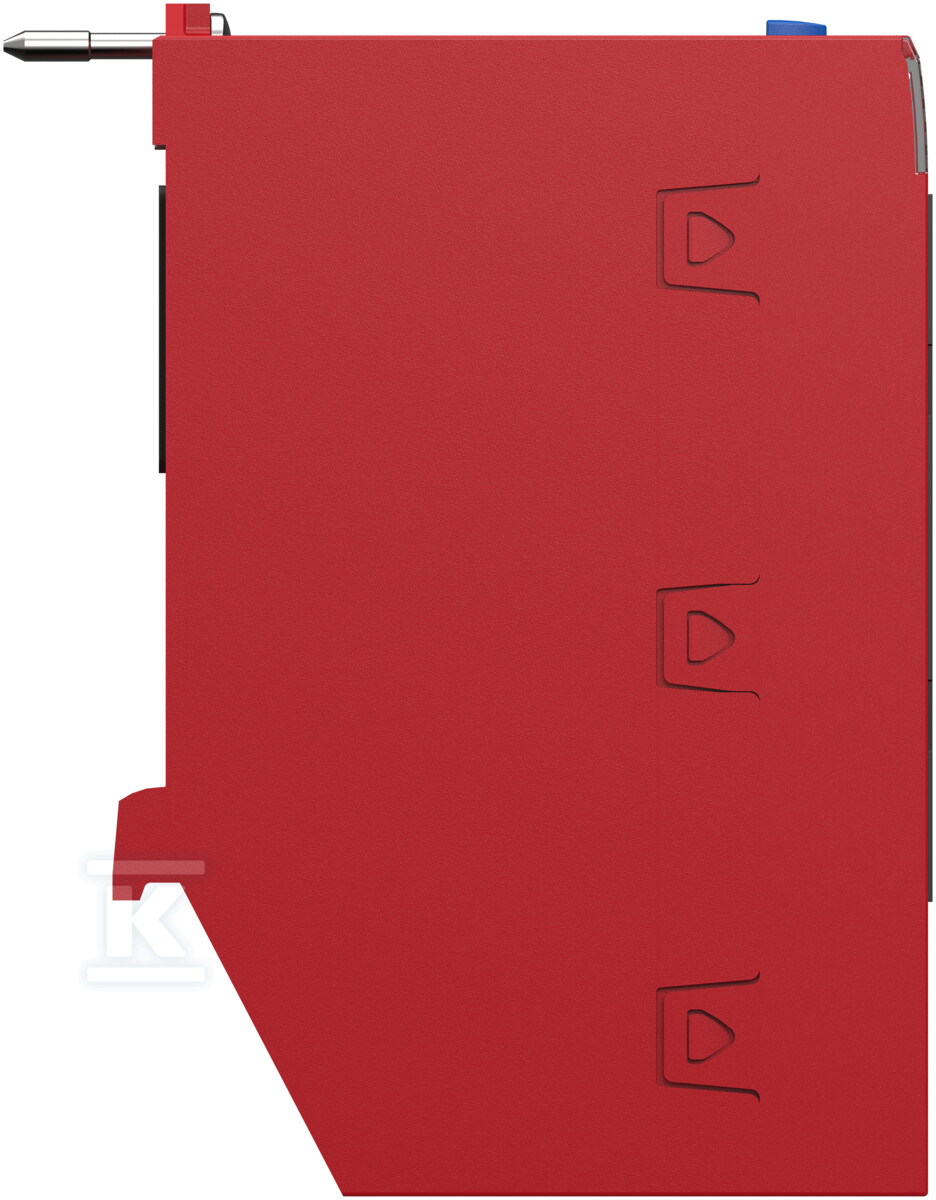

Module d'entrées numériques, 16 entrées, 24 V DC, logique positive, module de sécurité BMXSDI1602

Module d'entrées numériques pour systèmes d'automatisation industrielle

Ce module d'entrées numériques, BMXSDI1602, est un élément clé des systèmes d'automatisation industrielle Modicon X80. Il fournit 16 entrées indépendantes pour la surveillance des signaux binaires, ce qui en fait une solution idéale pour un large éventail d'applications – des lignes de production simples aux systèmes de sécurité avancés. Le module est particulièrement apprécié pour sa fiabilité et ses certifications permettant de travailler dans des zones potentiellement explosives.

Construction et application

Le BMXSDI1602 est conçu pour fonctionner avec les plateformes M580 et M340, offrant flexibilité et évolutivité dans la construction de systèmes de contrôle. Équipé de 16 entrées à logique positive (24 V DC), il est parfait pour les applications nécessitant la surveillance de l'état des capteurs, des interrupteurs, des boutons d'arrêt d'urgence et d'autres dispositifs binaires. Le module est dédié aux systèmes de sécurité, respectant des normes strictes et assurant un niveau élevé d'intégrité du signal. Ses dimensions compactes (33 x 100 x 150 mm) permettent une intégration facile dans l'infrastructure existante.

Caractéristiques et avantages

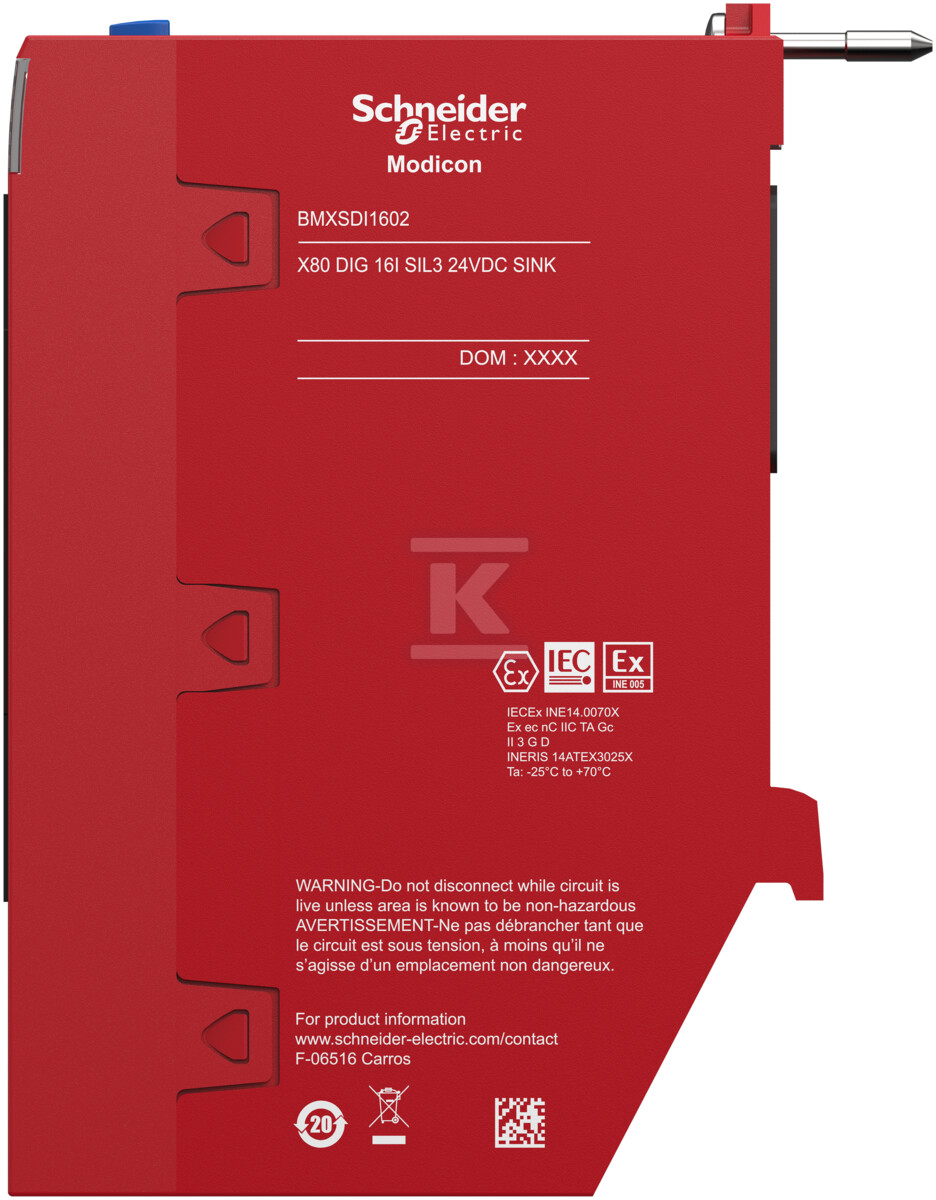

• **Sécurité avant tout 😗* Les certifications ATEX pour les gaz (cat. 1G) et les poussières (cat. 1D) ainsi que la conformité aux normes IECEx permettent d'utiliser le module dans des environnements industriels potentiellement explosifs.
• **Haute fiabilité 😗* Un temps moyen entre les pannes (MTBF) de 265 000 heures garantit un fonctionnement stable du système pendant une longue période.
• **Polyvalence 😗* La possibilité de travailler avec des capteurs 2 et 3 fils (IEC 60947-5-2) augmente la flexibilité de la configuration du système.

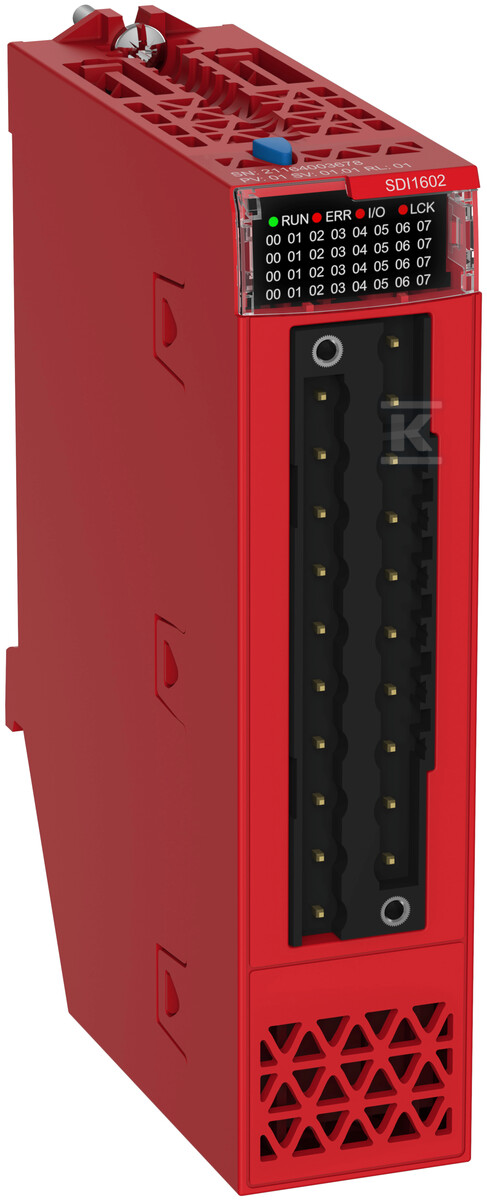

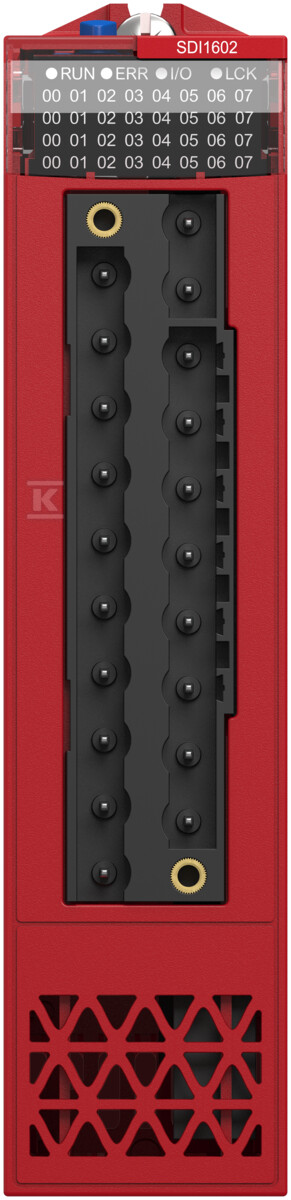

• **Indication d'état 😗* Les LED intégrées indiquent l'état du module (RUN, ERR) ainsi que celui des canaux individuels (diagnostic, état du signal).
• **Protection des circuits 😗* La protection contre l'inversion de polarité et les surcharges externes (fusible 0,5 A) protège le module et les appareils connectés contre les dommages.
• **Conformité aux normes 😗* Respecte les exigences des normes IEC 61000-6-5 et IEC 61850-3E et possède les certifications CE, UL, ABS, BV, DNV, GL, LR, RINA, RMRS et CCS – ce qui confirme sa qualité et sa sécurité d'utilisation.
• **Conception adaptée aux conditions difficiles 😗* Résistant aux vibrations, aux interférences électromagnétiques et aux agents atmosphériques – idéal pour une utilisation dans des environnements industriels exigeants (y compris marins).

Paramètres techniques

Le module BMXSDI1602 se caractérise par une tension d'alimentation DC dans la plage de 19…30 V et un courant d'entrée par canal de 3,2 mA. Le délai de changement de signal est de 4 à 7 ms. L'impédance d'entrée est de 7500 Ohms. Le module ne dispose pas de sorties numériques ni de fonctions de redondance. La consommation d'énergie est d'environ 3,57 W à une tension d'alimentation de 24 V DC. Il est important d'utiliser des borniers BMXFTB2000 lors de l'installation du module en raison de sa hauteur dépassant la hauteur standard du rail de montage.
