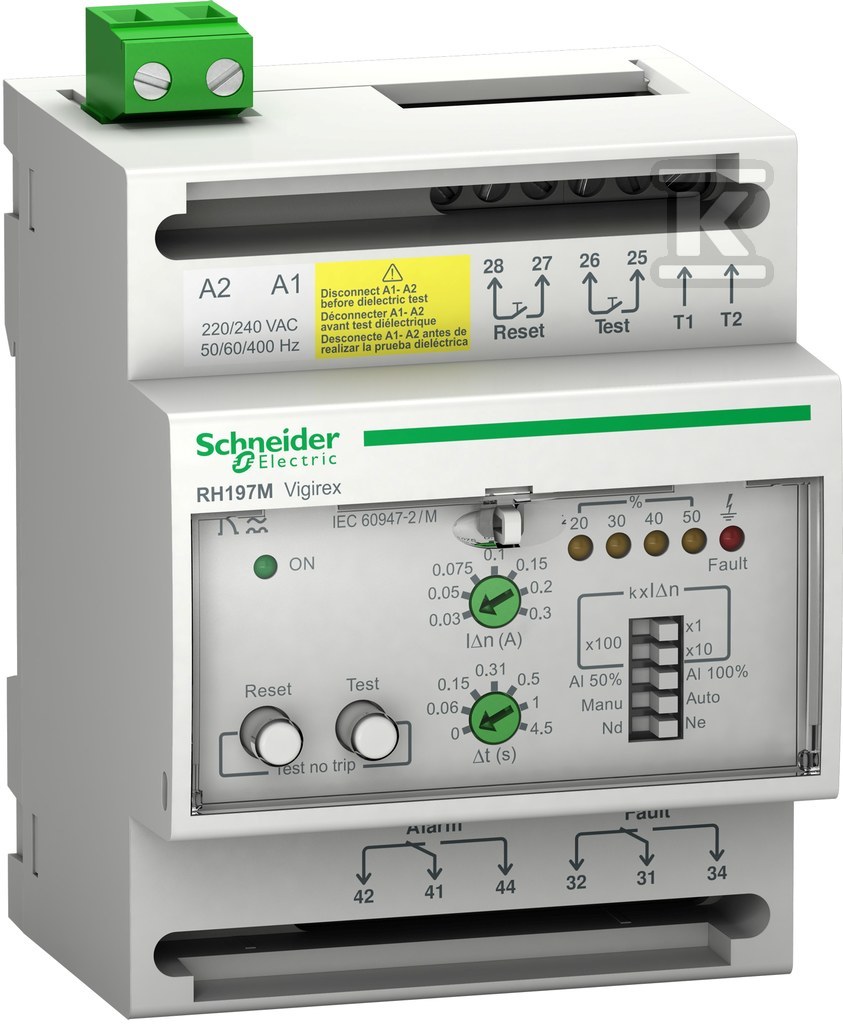

Relais différentiel RH197M, 30 mA à 30 A, 220 VAC 240 VAC 56517

Relais différentiel pour la protection des circuits AC

Le relais différentiel RH197M est un dispositif fiable conçu pour protéger les personnes et les installations électriques contre les effets des courants de fuite et des courts-circuits à la terre dans les circuits à courant alternatif. Il assure une réaction rapide aux situations dangereuses, minimisant le risque d'électrocution et de dommages aux équipements. C'est un élément de sécurité essentiel dans tout système électrique, tant dans les applications domestiques qu'industrielles.

Caractéristiques et applications

Ce relais se caractérise par une large plage de réglage du courant différentiel, de 0,03 mA à 30 mA, ce qui permet d'adapter la sensibilité aux besoins spécifiques de l'application. Il peut être utilisé dans divers circuits, notamment d'éclairage, de prises et d'alimentation d'appareils électriques. Grâce à ses bornes à vis, l'installation est simple et pratique pour les installateurs. L'appareil nécessite une source d'alimentation externe AC d'une tension de 220-240V à une fréquence de 50-400 Hz.

• **Protection contre l'électrocution 😗* La coupure rapide du circuit en cas de détection d'un courant de fuite protège les utilisateurs contre une électrocution dangereuse.
• **Protection de l'installation 😗* Empêche les dommages aux appareils et aux câbles causés par un court-circuit à la terre ou une surcharge.
• **Large gamme d'applications 😗* Idéal pour la protection des circuits de différents types - de l'éclairage à l'alimentation des appareils électriques.
• **Sensibilité réglable 😗* Possibilité d'ajuster le seuil de déclenchement (30mA) en fonction des spécificités du circuit protégé.
• **Construction robuste 😗* Assure un fonctionnement durable et fiable dans diverses conditions environnementales.

Spécifications techniques et construction

Le relais RH197M possède deux contacts de commutation, ce qui permet son intégration à différents systèmes de contrôle et de signalisation. Ses dimensions compactes (71,2 mm de largeur, 98,7 mm de hauteur et 65,8 mm de profondeur) permettent un montage facile même dans un espace limité. L'appareil ne dispose pas de fonction de mémoire d'erreur ni d'indicateur de courant différentiel, ce qui simplifie son fonctionnement et son diagnostic. Le courant de déclenchement nominal est de 8A, et le délai de temps maximal autorisé lors de l'application de l'alimentation est de 4,82 secondes - ce qui assure un fonctionnement stable de l'appareil après la mise sous tension. La valeur de réglage du courant se situe dans la plage de 0,015 mA à 60 mA, offrant une flexibilité dans la configuration de la protection.
