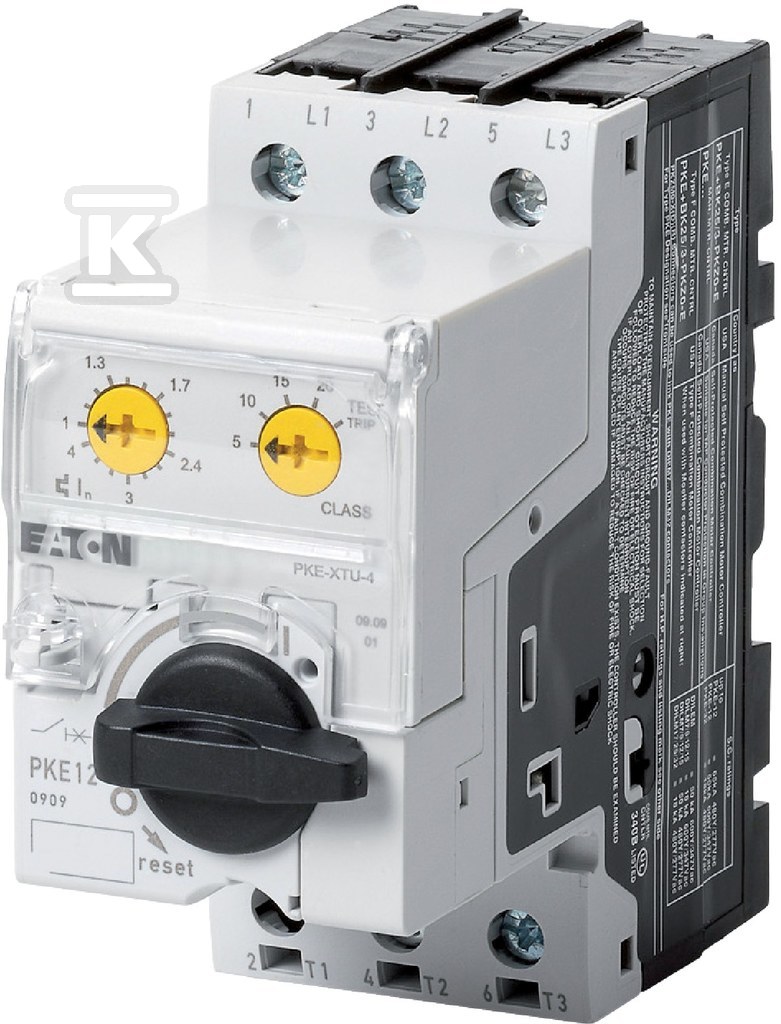

Disjuntor PKE com disparador eletrónico PKE12/XTU-12 121733

Disjuntor motorizado PKE12/XTU-12 é uma proteção confiável para motores elétricos, combinando dimensões compactas com funções avançadas. O dispositivo é projetado para proteção contra sobrecarga e curto-circuito, garantindo uma operação segura e eficiente da instalação. Graças ao uso de um disparador eletrônico, oferece um ajuste preciso dos parâmetros às especificações do circuito protegido.

Características e aplicação

O disjuntor PKE12/XTU-12 encontra aplicação em uma ampla gama de aplicações, desde instalações domésticas simples até sistemas industriais avançados. É ideal para onde é necessária proteção de motores trifásicos com potência de até 5,5 kW a 400V. O disparador eletrônico permite um ajuste flexível da classe de disparo (5-20), o que permite uma adaptação ideal às características de partida do motor – de partidas fáceis a muito difíceis. Isso se traduz em minimizar o risco de desligamento desnecessário do dispositivo durante a operação normal, ao mesmo tempo em que garante proteção eficaz em caso de falha.

Vantagens e benefícios

• Proteção precisa: O disparador eletrônico garante uma resposta rápida e precisa a sobrecargas e curtos-circuitos, protegendo o motor contra danos.
• Flexibilidade de configurações: A capacidade de ajustar a faixa de ajuste do disparador de sobrecarga (3-12A) e selecionar a classe de disparo permite a adaptação a diferentes tipos de motores e cargas.
• Alta capacidade de curto-circuito: A capacidade nominal de interrupção de curto-circuito Icu de 100 kA a 400 V AC garante a desconexão eficaz do circuito em caso de curto-circuito.
• Sensibilidade à falta de fase: A função integrada de detecção de falta de fase protege o motor contra danos causados por assimetria nas tensões de alimentação.
• Dimensões compactas: As dimensões de 45 x 102,5 x 101 mm facilitam a montagem em espaços apertados.
• Construção durável: O dispositivo feito de materiais de alta qualidade garante uma operação confiável por um longo tempo.
• Segurança: A conformidade com as normas de segurança garante a operação segura do dispositivo.

Construção e montagem

O disjuntor PKE12/XTU-12 é um dispositivo fixo, projetado para montagem em trilho DIN. A conexão dos contatos principais é feita por meio de conexões aparafusadas, o que garante uma conexão elétrica segura e durável. É importante selecionar corretamente o disparador XTU-12, que é parte integrante de todo o sistema de proteção – a seleção deve levar em consideração a corrente nominal do motor e suas características de partida. O uso de um botão facilita a operação e o ajuste do dispositivo.
