Invólucro de telecomunicações horizontal ERP12-3-3H MEDIA 001101374

Caixa híbrida ERP12-3-3H MEDIA

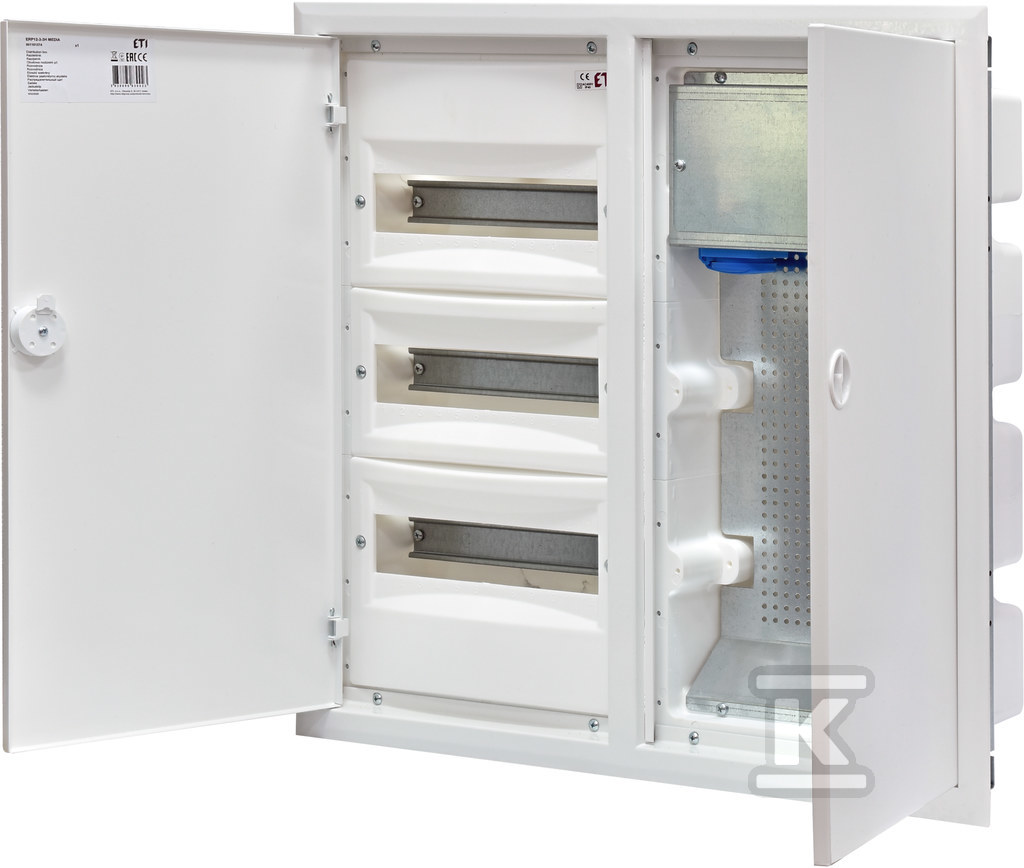

A caixa ERP12-3-3H MEDIA é uma solução avançada do tipo "tudo em um", que integra eficazmente a parte elétrica com a infraestrutura de telecomunicações numa única caixa de embutir. Graças à sua configuração horizontal com três filas, permite uma disposição flexível tanto de dispositivos modulares padrão como de dispositivos multimédia.

Construção e materiais

A caixa é fabricada em plástico de cor branca, o que garante um aspeto estético e durabilidade de utilização. Equipada com uma porta metálica branca de classe de proteção II, oferece uma proteção robusta contra o acesso acidental aos equipamentos instalados.

A construção cumpre os requisitos da norma PN-EN 62208:2011 e garante um grau de proteção IP40, protegendo contra poeira e objetos pequenos com diâmetro superior a 1mm. A resistência mecânica IK08 garante a resistência a impactos de até 5J, e a ampla gama de temperaturas de funcionamento, de -25°C a +60°C, permite a instalação em diversas condições ambientais.

Funcionalidade e organização do espaço

O elemento central da construção é a divisão em duas zonas independentes: a parte elétrica e a parte de telecomunicações, cada uma com a sua própria porta, permitindo o acesso independente sem a necessidade de abrir toda a caixa.

A parte elétrica está equipada com trilhos de montagem TH35x7,5 padrão para dispositivos modulares e trilhos PE/N para aterramento e neutralização da instalação. Adicionalmente, inclui capas de acabamento para os dispositivos modulares, garantindo estética e segurança de utilização.

A parte de telecomunicações oferece uma placa de montagem que permite a instalação de dispositivos de rede, tais como routers ou divisores de sinal TV/FM/SAT, bem como uma tomada de 230V para alimentar os dispositivos multimédia instalados.

Capacidade e dimensões

A caixa oferece uma capacidade impressionante de um total de 72 módulos, distribuídos em três filas de 12 lugares cada – sendo 36 lugares para a parte elétrica e o mesmo número para a infraestrutura de telecomunicações. Esta configuração permite uma configuração livre tanto para pequenas instalações domésticas como para sistemas comerciais mais complexos.[^1][^2][^3][^4]
