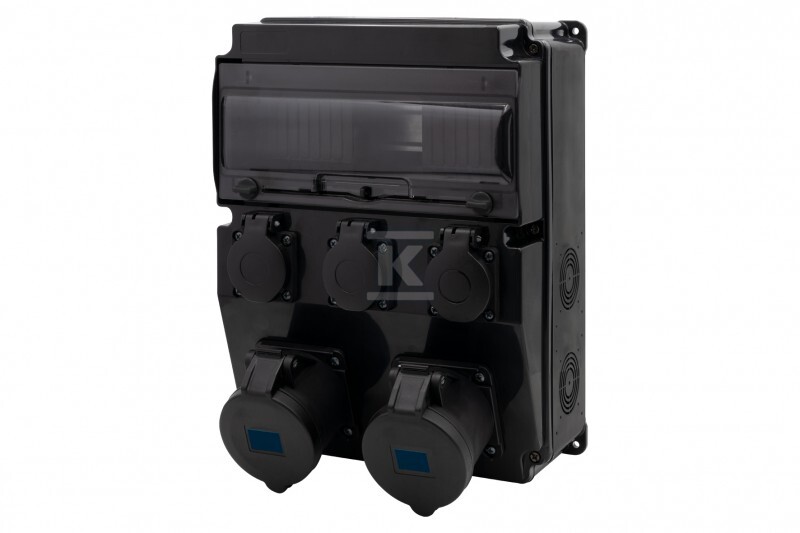

Quadro de distribuição CAJA 12M SCENIC - tomadas retas 2x16A 3p, 3x230V F3.2901

Quadro elétrico para diversas aplicações

O quadro elétrico CAJA 12M SCENIC é uma solução sólida e funcional para a distribuição segura e proteção de componentes elétricos em instalações prediais, industriais e públicas. A construção deste quadro permite uma configuração flexível, adaptando-se às necessidades específicas de cada projeto. É adequado tanto para novas instalações como para a modernização de instalações existentes.

Construção e características de utilização

A caixa do quadro é feita de ABS resistente, garantindo alta resistência a danos mecânicos e fatores externos. O grau de proteção IP66 garante a segurança de uso, mesmo em condições difíceis, protegendo contra poeira e jatos de água. A fixação da tampa com um parafuso de aço inoxidável aumenta ainda mais a durabilidade e protege contra acesso não autorizado. No interior, existem tomadas com grau de proteção IP44, o que minimiza o risco de choque elétrico.

O quadro foi projetado para facilitar a montagem e a manutenção. O acesso aos componentes internos é simples, facilitando o trabalho de serviço. Uma prensa-cabo PG21 permite a introdução conveniente de cabos no interior da caixa. Uma barra de conexão para condutores N e PE garante a conexão correta do aterramento e do neutro.

Especificações e aplicação

O quadro elétrico CAJA 12M SCENIC oferece espaço para 12 módulos, permitindo a montagem de proteções e dispositivos de controle necessários. Os cabos de 16A/3p devem ser feitos de cabo H07V-K com uma secção de 2,5mm², enquanto os cabos de 230V requerem o uso de cabo H07V-K com uma secção de 1,5mm². É importante lembrar de manter os parâmetros adequados dos cabos para garantir o funcionamento seguro e confiável da instalação.

A caixa tem dimensões de 330mm x 240mm x 140mm e é feita de ABS. O grau de proteção da caixa é IP66 e das tomadas IP44. A tampa é fixada com um parafuso de aço inoxidável e a prensa-cabo tem tamanho PG21. O quadro acomoda 12 módulos.

Este quadro é a escolha ideal para instaladores que procuram uma solução confiável e fácil de montar e para clientes finais que valorizam a segurança e a estética da execução.
