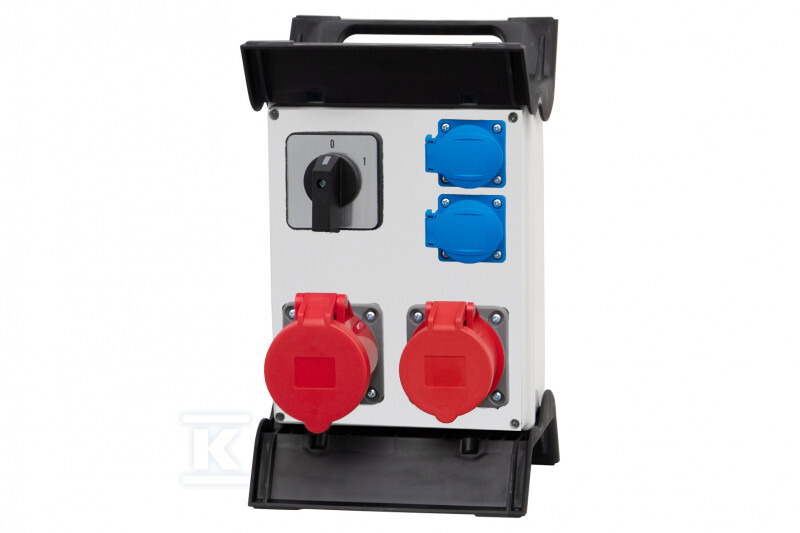

Quadro de distribuição R-240 - tomadas 2x16A 5P, 2x230V, 0/1 (32A), estrutura plástica F3.0887

Quadro elétrico para aplicações versáteis

O quadro R-240 da F-Elektro é uma solução prática para instalações elétricas onde a segurança e a organização dos componentes são essenciais. A construção do quadro permite uma configuração flexível, adaptando-o às necessidades específicas de cada projeto. É adequado para edifícios residenciais, industriais e edifícios públicos.

Funcionalidade e construção

O quadro foi projetado para facilitar a montagem e a manutenção. Fabricado em plástico ABS resistente, oferece resistência a danos mecânicos e agentes externos. A caixa com dimensões 248mm x 199mm x 95mm possui grau de proteção IP56, o que garante segurança de uso mesmo em condições difíceis. Está equipado com duas tomadas 16A de 5 pinos e duas tomadas 230V, bem como um disjuntor L-0-P com corrente nominal de 32A. Uma prensa-cabo PG16 permite a introdução conveniente de cabos no interior do quadro. As tomadas têm uma classe de proteção IP44, o que aumenta ainda mais a segurança de uso. Uma barra de conexão permite a conexão de cabos com uma seção transversal de até 10mm².

Segurança e aplicação

A construção do quadro garante não apenas proteção contra choque elétrico, mas também facilita o acesso aos componentes individuais em caso de necessidade de manutenção ou substituição. O disjuntor L-0-P (esquerda-direita) com valor de 32A permite o desligamento seguro da energia, se necessário. Os cabos de alimentação devem ser adequados à carga - para as tomadas 16A/5p, recomenda-se cabos de 2,5mm² H07V-K /LgY/450/750V, e para as tomadas 230V - cabos de 1,5 mm² H07V-K /LgY/450/750V. A fixação robusta da tampa com um parafuso de metal oferece proteção adicional contra abertura acidental da caixa. O quadro R-240 é a solução ideal para instaladores que procuram um elemento confiável e funcional do sistema elétrico e para usuários finais que valorizam segurança e facilidade de uso.
