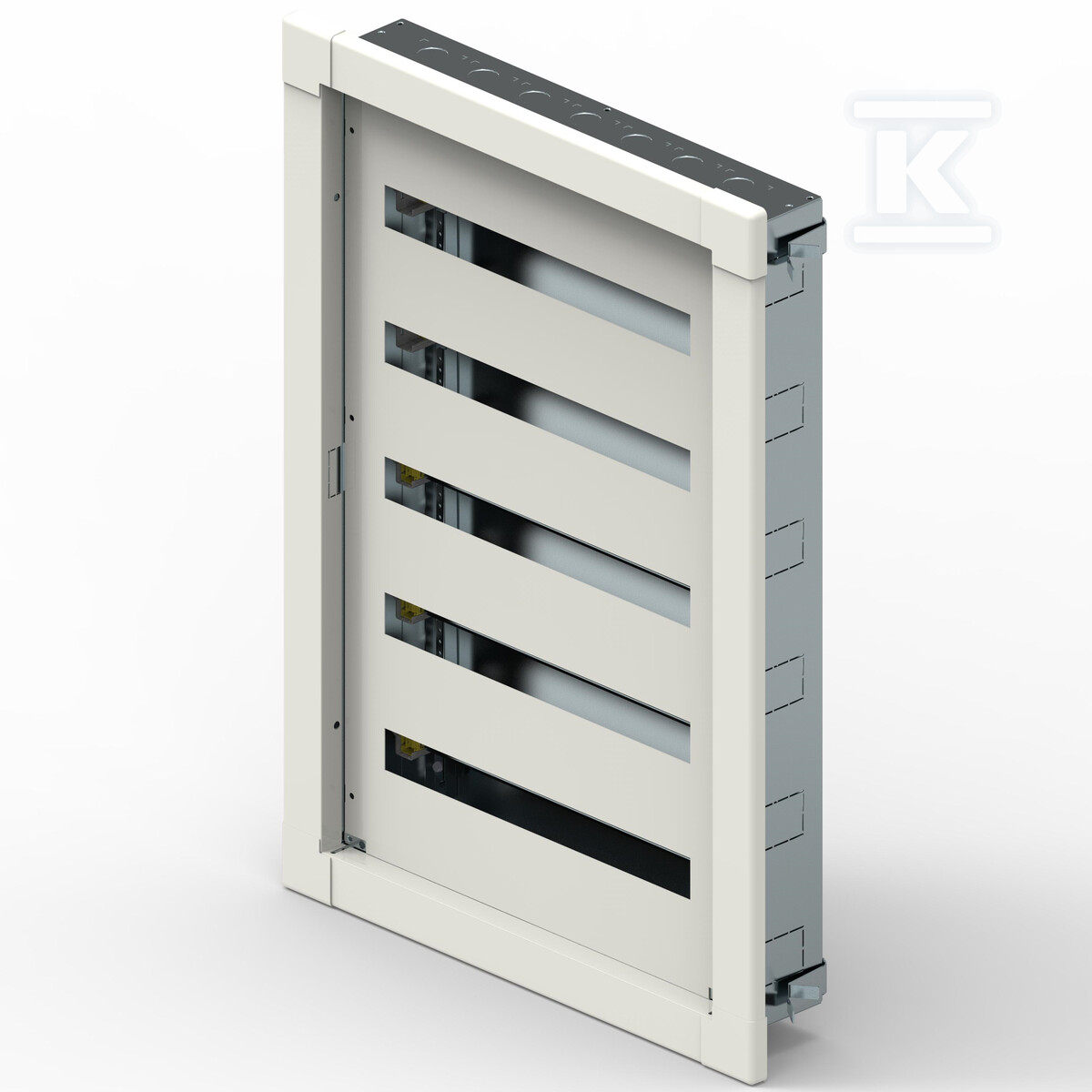

Quadro de distribuição embutido XL3 S 160 5X24 módulos (120 modulares) - sem porta 337225

Quadro de distribuição modular para montagem embutida – confiabilidade e flexibilidade

O quadro XL3 S 160 é uma solução robusta para a construção de instalações elétricas seguras e funcionais. Projetado para montagem embutida, oferece uma aparência estética e economia de espaço. Fabricado em aço, garante durabilidade e resistência a danos mecânicos. Este modelo oferece espaço para até 120 módulos (5 fileiras de 24 módulos cada), tornando-o a escolha ideal tanto para instalações em casas unifamiliares quanto em edifícios multifamiliares ou comerciais.

Construção e montagem

A carcaça do quadro é feita de aço de alta qualidade, o que garante sua resistência e resistência à corrosão. Graças à possibilidade de ajustar a profundidade dos suportes TH35, o instalador tem controle total sobre o posicionamento dos dispositivos dentro do quadro. A montagem embutida permite que o quadro seja discretamente colocado na parede, o que melhora a estética do ambiente. O conjunto inclui uma placa de montagem, facilitando e acelerando o processo de instalação.

Aplicação e conformidade com as normas

O quadro XL3 S 160 é projetado para proteger os circuitos elétricos contra sobrecarga e curto-circuito. É utilizado em instalações de iluminação, tomadas e em circuitos que alimentam equipamentos elétricos. O grau de proteção IP30 oferece proteção contra contato acidental e contra a entrada de corpos sólidos maiores que 2,5 mm. A fabricação em conformidade com as normas de segurança garante a operação segura do dispositivo. A cor da carcaça (RAL 9003 – branco) facilita a adaptação à decoração interior.

Principais características:

• Capacidade: até 120 módulos (5 fileiras x 24 módulos) – permite a expansão da instalação no futuro.
• Montagem embutida: aparência discreta e economia de espaço.
• Construção robusta: a carcaça em aço garante longa vida útil.
• Ajuste dos suportes: ajuste independente da profundidade dos suportes TH35 facilita a montagem dos dispositivos.
• Grau de proteção IP30: proteção contra contato acidental e entrada de corpos sólidos.
• Cor RAL 9003 (branco): aparência estética e facilidade de adaptação ao interior.
• Possibilidade de expansão: flexibilidade para se adaptar às necessidades em constante mudança do usuário.
• Barramento DIN: fixação padrão para disjuntores e outros dispositivos modulares.
• Profundidade de embutimento: 103 mm – dimensões compactas permitem a montagem em espaços limitados.
• Altura: 811 mm - altura adequada para fácil acesso aos componentes internos durante a manutenção ou reparo da instalação elétrica.
• Largura: 740 mm - oferece espaço suficiente para vários dispositivos modulares sem comprometer a funcionalidade ou a segurança da instalação elétrica.
