Relé de interface 1P, AgNi, 110 V DC PI71P-110DC-Y43G-RS-2011 2617313

Conjunto de interface push-in para aplicações de controlo profissionais

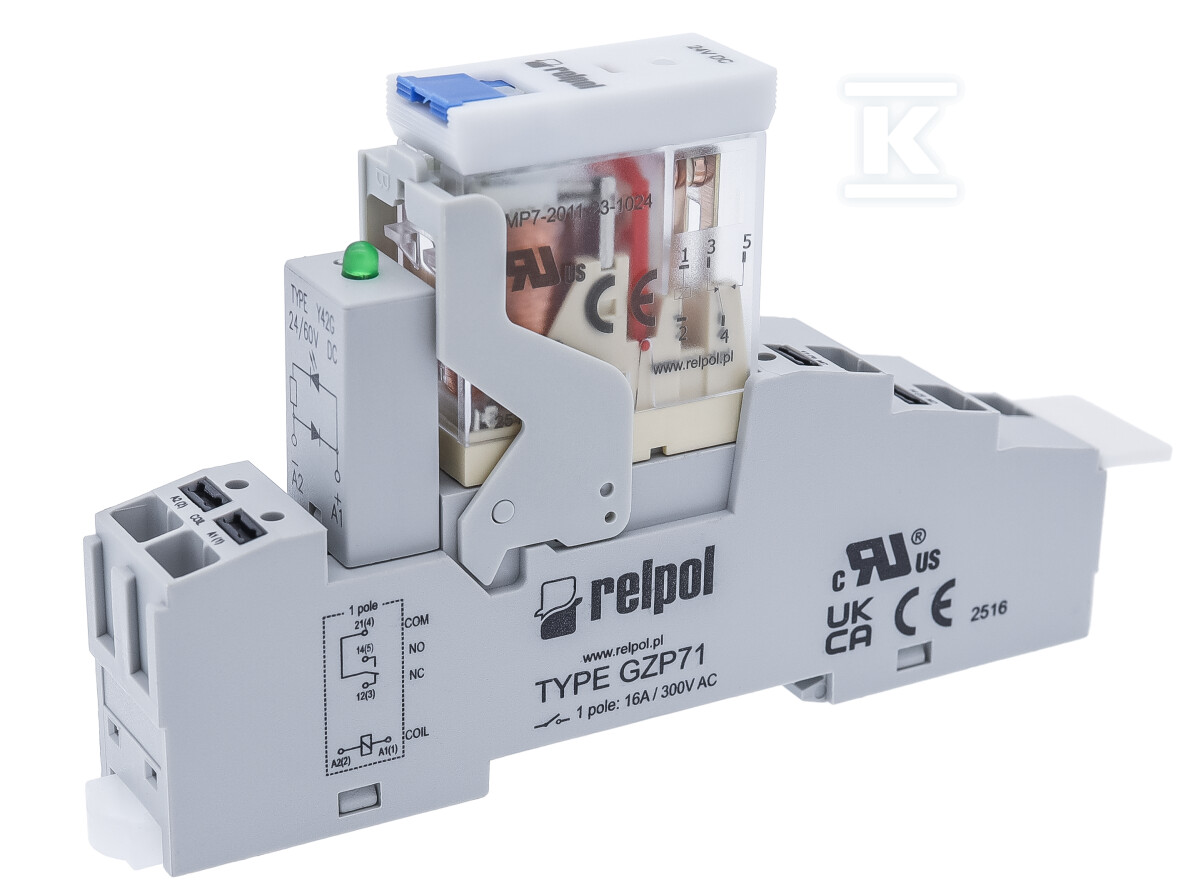

O sistema de interface completo PI71P é uma solução pronta a usar para instaladores e integradores de sistemas de automação. O conjunto inclui o relé eletromagnético RMP7, a base de encaixe GZP71 e o módulo de sinalização e proteção contra sobretensões Y43G, criando um sistema coeso pronto para montagem em trilho DIN ou placa.

Construção e compatibilidade de montagem

O sistema foi concebido para montagem direta em trilho 35 mm de acordo com a PN-EN 60715 ou em placa utilizando um único parafuso M3. A base push-in GZP71 permite a ligação rápida de condutores sem ferramentas - a secção máxima dos condutores é de 2 × 1,5 mm² (sem terminal isolado) ou 2 × 1 mm² (com terminal), com um comprimento de decapagem de 8...10 mm. Os terminais de mola garantem uma ligação segura e uma manutenção fácil.

A caixa com dimensões de 80,4 × 15,7 × 66,1 mm e massa de 55 g caracteriza-se pelo grau de proteção IP20, o que protege contra o contacto acidental com elementos sob tensão. O sistema está equipado com uma grampa de extração (plástica) que permite a substituição segura do relé.

Parâmetros elétricos e capacidade de carga

O relé RMP7 utiliza um contacto único (1P) fabricado em liga de AgNi (prata-níquel), que proporciona excelente condutividade elétrica e resistência ao desgaste. Os contactos operam em modo monostável com acionamento forçado e polarização de acionamento.

A tensão de controlo nominal é de 110 V DC, e a gama de alimentação de trabalho situa-se nos intervalos de 0,8...1,1 U. A tensão mínima dos contactos é de 12 V, enquanto a capacidade de corrente contínua atinge 12 A. O sistema suporta uma potência de comutação mínima de 1 W, o que o torna versátil para diversas aplicações de controlo.

A tensão de queda para AC é ≥0,3 U, e o sistema é compatível com uma ampla gama de tensões de alimentação - para AC: 24V, 110V, 230V, para DC: 12V, 24V, 110V.

Funcionalidades de diagnóstico e segurança

O conjunto está equipado com funções avançadas de diagnóstico e segurança. Um LED de sinalização adicional informa sobre o estado de funcionamento - a luz vermelha indica operação em circuito AC, enquanto a luz verde sinaliza alimentação DC. Um indicador mecânico de acionamento permite o controlo imediato do estado dos contactos sem necessidade de desmontagem.

O botão de teste frontal desempenha uma função dupla - permite a verificação manual do funcionamento do sistema e bloqueia os contactos na posição de teste durante trabalhos de manutenção. O módulo de proteção contra sobretensões Y43G protege a eletrónica contra sobretensões nocivas da rede.

O sistema cumpre os requisitos das normas europeias (código de classificação NC: 85364900) e destina-se a aplicações profissionais de automação industrial e sistemas de controlo de edifícios.
