Relé de interface 2P, AgNi, 110 V DC PI72P-110DC-Y43G-RS-2012 2617319

Conjunto de interface completo para instalações elétricas profissionais

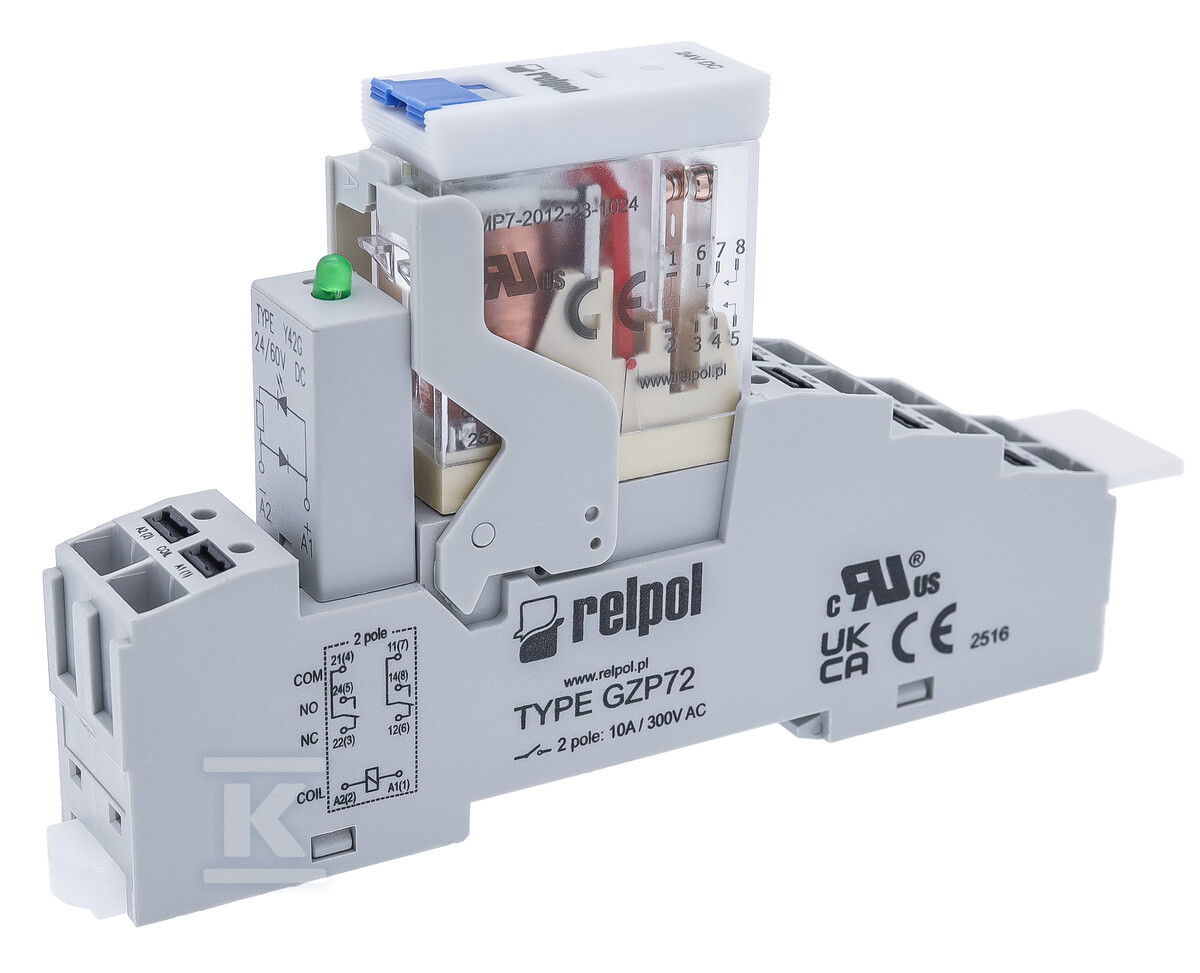

O relé de interface PI72P é uma solução push-in pronta para aplicações industriais e de automação exigentes. O conjunto inclui o relé eletromagnético RMP7 com dois pares de contactos de liga de prata e níquel (AgNi), a base de encaixe GZP72 e o módulo de sinalização e proteção contra sobretensões Y43G. Todo o conjunto foi projetado para montagem direta em trilho DIN padrão de 35 mm de largura, de acordo com a norma PN-EN 60715.

Construção e parâmetros elétricos

O dispositivo opera com uma tensão de controlo de 110 V DC e suporta cargas de até 8 A com tensões até 250 V AC e 8 A com tensões até 30 V DC. A configuração 2P (dois pares de contactos) permite a comutação de dois circuitos independentes simultaneamente. O material dos contactos AgNi garante uma excelente condutividade elétrica e resistência ao desgaste durante operações frequentes de comutação.

A construção compacta com dimensões de 16,1 × 61,4 × 99,8 mm e um peso de apenas 65 gramas permite uma alta densidade de montagem em quadros elétricos. O grau de proteção IP20 protege contra o contacto acidental com partes sob tensão. A secção transversal máxima dos condutores é de 2 × 1,5 mm² (sem terminais) ou 2 × 1 mm² (com terminais isolados), com um comprimento de decapagem de 8...10 mm.

Funcionalidade e segurança operacional

O equipamento padrão inclui um LED de sinalização: vermelho para circuitos AC e verde para circuitos DC, o que permite a identificação imediata do tipo de alimentação. O indicador mecânico de acionamento permite o controlo visual do estado de funcionamento do relé, mesmo na ausência de alimentação do LED.

Uma solução particularmente prática é o botão de teste frontal com função de bloqueio de contactos. Este permite forçar manualmente o estado de ligação para fins de teste e bloquear permanentemente os contactos na posição fechada durante trabalhos de manutenção. O módulo de proteção contra sobretensões Y43G protege a eletrónica de controlo contra sobretensões prejudiciais e interferências de impulsos.

Montagem e compatibilidade de sistema

O conjunto PI72P-GZP72-Y43G é uma solução plug-and-play completa — não requer elementos de montagem ou cablagem adicionais. A base push-in permite a rápida ligação de condutores sem o uso de ferramentas, através da inserção do condutor no terminal de mola. Alternativamente, é possível a montagem em placa utilizando um único parafuso M3.

O dispositivo cumpre os requisitos da classe ETIM EC001437, o que garante a compatibilidade com sistemas de automação de diversos fabricantes. A faixa de tensão de operação é de 0,8...1,1 Uₙ, assegurando um funcionamento estável em condições de flutuação da rede elétrica. A potência mínima de comutação é de 1 W e a tensão mínima entre contactos é de 12 V, tornando o dispositivo adequado tanto para aplicações de alta tensão como de baixa tensão.
