Relé de interface 2P, AgNi, 230 V AC PI72P-230AC-Y93G-RS-2012 2617322

Solução de interface abrangente para automação industrial

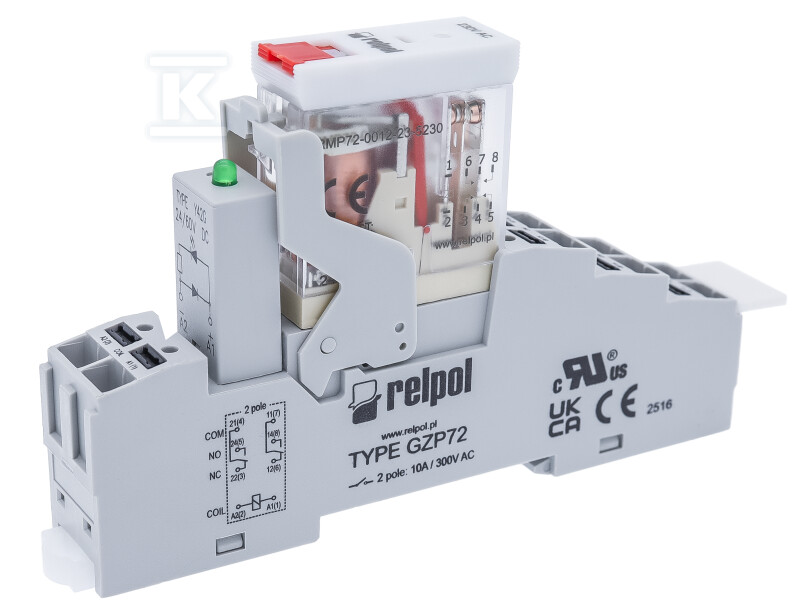

Apresentamos o relé de interface PI72P - um conjunto push-in pronto para o acoplamento profissional de circuitos de controle e potência em instalações de automação industrial. Esta solução completa inclui o relé RMP7 com a base GZP72 e o módulo de sinalização e proteção contra surtos Y93G.

Construção do módulo e componentes do sistema

O conjunto baseia-se no relé RMP7 equipado com dois contatos de comutação (2P) fabricados em liga de AgNi (prata-níquel), o que garante excelente condutividade elétrica e resistência ao desgaste em comutações frequentes. A base push-in GZP72 permite uma montagem rápida sem o uso de ferramentas - os fios são inseridos diretamente nos terminais de mola.

O módulo de sinalização e proteção contra surtos Y93G protege a eletrônica contra sobretensões da rede e garante um diagnóstico claro do estado de operação. O LED de sinalização em duas cores (vermelho para AC, verde para DC) informa instantaneamente sobre o tipo de alimentação da bobina do relé.

Parâmetros elétricos e condições de operação

O relé opera com uma tensão de controle nominal de 230V AC tanto para frequências de 50Hz quanto de 60Hz. O acionamento é polarizado e o modo de comutação é monoestável - os contatos retornam à posição inicial após a perda do sinal de controle.

A construção compacta com dimensões de 61.4 × 99.8 × 16.1 mm cabe em quadros de distribuição padrão em trilho DIN. O grau de proteção IP20 protege contra o toque com os dedos e contra corpos sólidos pequenos com diâmetro superior a 12mm.

Funcionalidade de diagnóstico e manutenção

O indicador mecânico de atuação permite o controle imediato do estado dos contatos sem a necessidade de desmontar o módulo. O botão de teste frontal com função de bloqueio de contatos permite verificar manualmente a correção do funcionamento do sistema e imobilizar temporariamente os contatos durante trabalhos de manutenção.

Os terminais de mola são removíveis, o que facilita a substituição do relé sem a necessidade de desconectar toda a instalação - especialmente importante em aplicações críticas para a continuidade dos processos de produção.
