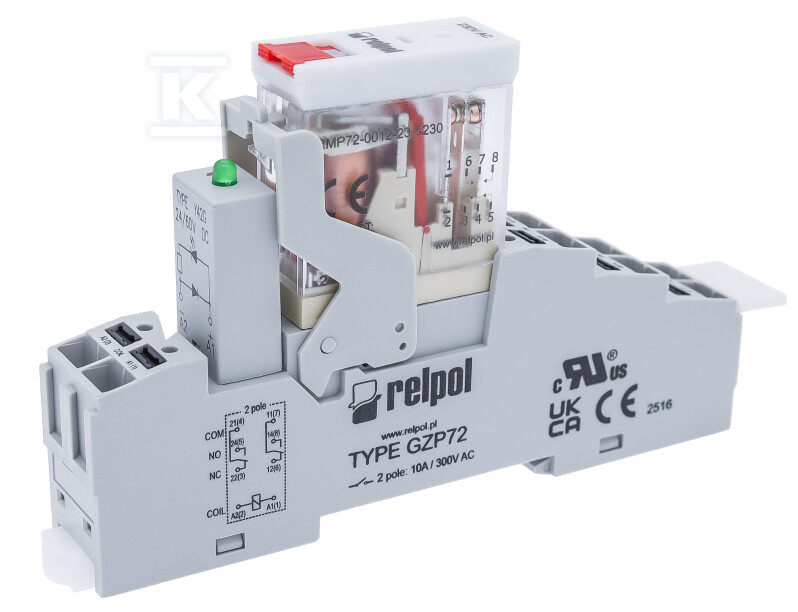

Relé de interface 2P, AgNi, 24 V AC PI72P-024AC-Y92G-RS-2012 2617320

Solução de interface abrangente para automação industrial

O conjunto de interface push-in PI72P é uma solução completa para aplicações de automação industrial e sistemas de controlo. A combinação do relé RMP7 com o soquete GZP72 e o módulo de sinalização Y92G cria uma unidade funcional pronta para montagem imediata em trilho DIN.

Construção e componentes do conjunto

O elemento central é o relé RMP7 equipado com dois contactos de comutação (2P) fabricados em liga de prata e níquel (AgNi), que garantem uma excelente condutividade elétrica e resistência ao desgaste durante operações frequentes de comutação. A tensão de bobina 24 V AC permite a alimentação direta a partir de redes industriais padrão.

O soquete push-in GZP72 permite uma montagem rápida sem o uso de ferramentas - os fios são inseridos diretamente nos terminais de mola, o que reduz significativamente o tempo de instalação. O módulo de sinalização Y92G desempenha um papel duplo: fornece sinalização ótica do estado de funcionamento e protege o circuito contra sobretensões prejudiciais.

Funcionalidade e operação

O dispositivo está equipado com um LED de sinalização - a cor vermelha indica o funcionamento em tensão AC, enquanto a verde informa o estado DC. O indicador mecânico de acionamento permite uma verificação rápida do estado atual dos contactos sem a necessidade de medições elétricas.

O botão de teste frontal permite verificar manualmente a correção do funcionamento do sistema e inclui a função de bloqueio de contactos, o que evita a comutação acidental durante trabalhos de serviço ou manutenção.

Parâmetros de funcionamento e segurança

O conjunto opera em modo monoestável com acionamento polarizado, o que garante uma posição estável dos contactos em repouso. O grau de proteção IP20 assegura o uso seguro em quadros elétricos e armários de controlo.

A construção compacta com dimensões de 16,1 × 61,4 × 99,8 mm e peso de 0,6 kg permite uma densidade elevada em instalações com espaço limitado. Os terminais de mola permitem múltiplas ligações sem degradação da qualidade da ligação elétrica.

O conjunto é fornecido como uma unidade completa pronta para montagem - todos os componentes são configurados de fábrica e testados antes da entrega.
