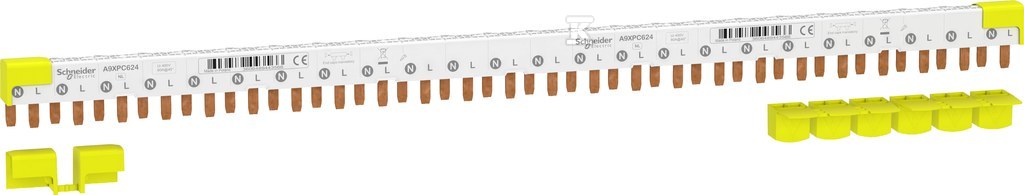

Barramento de ligação D9XFH1N24 A9XPC624

Solução profissional para quadros modulares

A barra pente Acti9 A9XPC624 é um componente avançado do sistema de distribuição de energia elétrica, projetado especificamente para disjuntores modulares da série Acti9 iC40. A sua construção horizontal permite a alimentação eficiente de grupos de disjuntores monofásicos com condutor neutro.

Parâmetros de funcionamento e segurança

O dispositivo opera com uma corrente nominal contínua Iu = 80A a uma temperatura ambiente de até 40°C, o que garante um funcionamento estável mesmo em condições operacionais difíceis. A tensão máxima de operação Ue = 230V AC e a tensão nominal de isolamento Ui = 400V AC garantem um funcionamento seguro em instalações monofásicas típicas.

O sistema assegura um grau de proteção IP20 graças aos elementos terminais e proteções dos dentes, protegendo o utilizador contra o contacto acidental com partes sob tensão. A tensão de impulso nominal Uimp = 4kV protege a instalação contra sobretensões atmosféricas e da rede.

Construção e materiais

A barra é fabricada como uma barra pente horizontal do tipo comb busbar com comprimento de 487mm, ocupando exatamente 24 módulos de largura padrão. A construção baseia-se num sistema bipolar (1L+N) com um espaçamento padrão de pinos de 9mm.

A possibilidade de corte à medida permite ajustar o comprimento da barra a uma aplicação específica — desde uma configuração mínima até ao aproveitamento total de todos os 24 pontos de ligação. Cada ponto permite a ligação de um dispositivo monopolar com condutor neutro (1P+N) através de uma ligação duradoura do tipo pino/estojo.

Conformidade e certificações

O produto cumpre os requisitos da norma IEC 61439-1, o que confirma a sua conformidade com os padrões internacionais para quadros elétricos. A resistência ao fogo é confirmada de acordo com a norma IEC 60695-2-1, onde a barra apresenta propriedades autoextinguíveis a uma temperatura de 960°C por um tempo não superior a 30 segundos.

O grau de poluição do ambiente de trabalho é 3, o que permite a sua utilização na maioria das instalações prediais típicas. A cor branca (RAL 9003) garante um aspeto estético e uma fácil identificação dos elementos no quadro.

A etiqueta Green Premium Schneider Electric garante o mais elevado padrão ecológico do produto — conformidade total com as regulamentações ambientais mais recentes, transparência no impacto ambiental e design focado na economia circular com mínima emissão de CO2.
