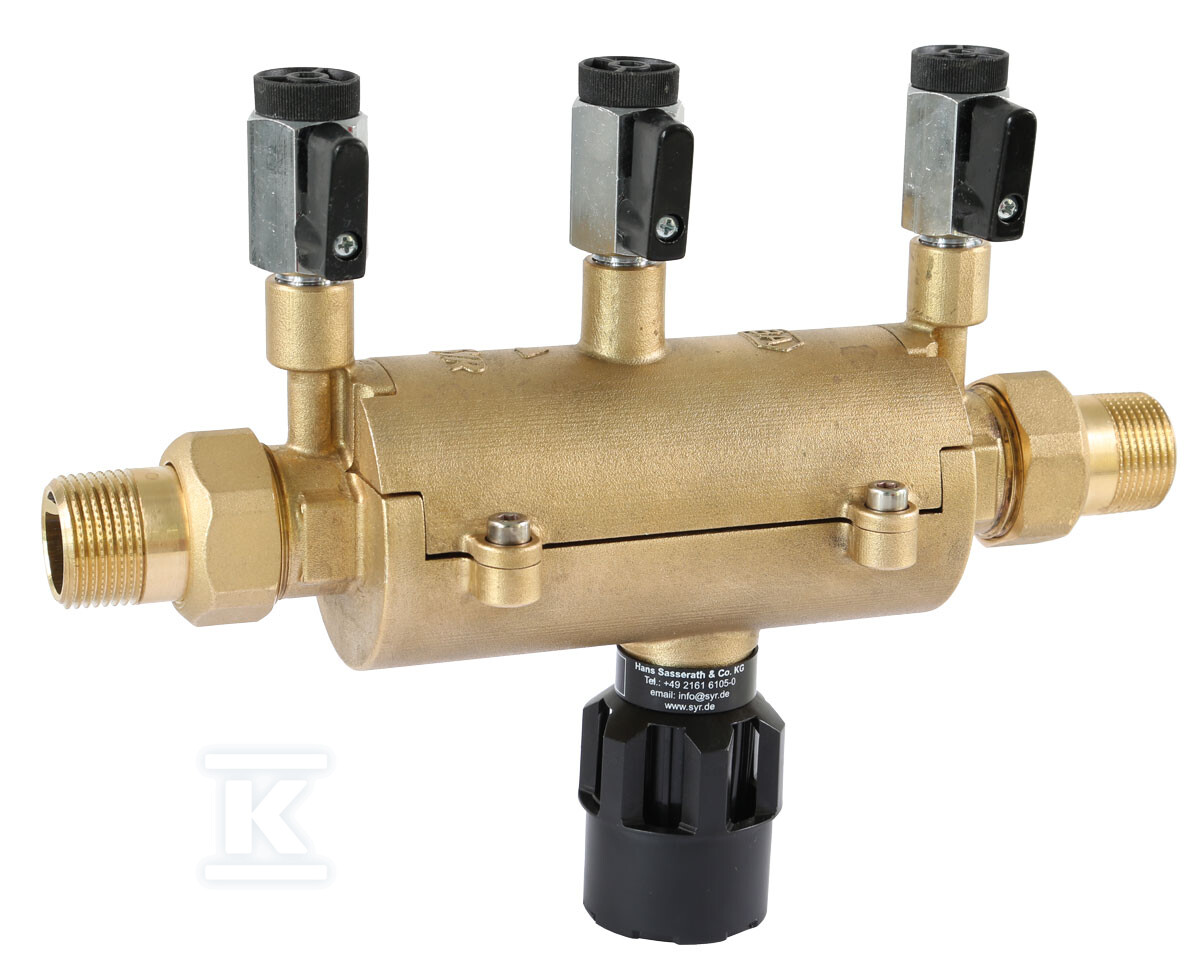

Válvula de prevenção de contaminação BA 66100 In-line LF 2 6610.50.000

Proteção de três zonas para água potável contra contaminação secundária

A válvula antirretorno BA 6610 In-line LF é um dispositivo avançado de proteção para instalações de abastecimento de água contra a contaminação secundária da água potável. A conformidade com a norma PN EN 1717 garante uma proteção eficaz para fluidos das categorias 1 a 4, onde a categoria inclui substâncias particularmente prejudiciais ao ser humano, incluindo agentes mutagénicos e carcinogénicos.

Construção de três zonas e mecanismo de funcionamento

A construção de três zonas da válvula consiste em dois sistemas independentes de válvulas de retenção ligados por uma zona de pressão intermédia. Em caso de fluxo inverso ou queda de pressão de entrada, a válvula de drenagem é ativada automaticamente quando a diferença de pressão entre a primeira e a segunda câmara desce abaixo de 0,14 bar. O sistema está equipado com um pistão de compensação (Ausgleichskolben), que absorve as flutuações de pressão de entrada e evita o gotejamento.

O corpo é fabricado em latão sem chumbo (LF), o que garante a segurança no contacto com a água potável e uma resistência duradoura à corrosão. O design compacto in-line permite uma montagem fácil diretamente antes de aparelhos e pontos de consumo.

Parâmetros de funcionamento e desempenho hidráulico

O dispositivo opera com uma pressão mínima de 2 bar e máxima de 10 bar a uma temperatura máxima do meio de 65°C. Para o diâmetro DN50 (2"), garante um fluxo de 31,8 m³/h com uma queda de pressão Δp de 1,5 bar, tornando-o adequado para instalações com elevada procura de água.

O sistema está disponível numa ampla gama de diâmetros, de DN15 a DN50, permitindo a escolha da solução ideal para diferentes tipos de instalações - desde residências domésticas até grandes instalações industriais.

Aplicações profissionais e industriais

As válvulas do tipo BA têm uma aplicação ampla em vários setores: residências que exigem a máxima qualidade de água potável, gráficas onde o controlo da qualidade do meio é crucial para o processo tecnológico, técnica laboratorial e médica onde a contaminação pode ter graves consequências para a saúde, bem como em fábricas químicas e de produção de alimentos onde os requisitos sanitários são particularmente rigorosos.

Manutenção e conservação

A inovadora tecnologia de manutenção por cartucho simplifica significativamente as obrigações anuais de manutenção exigidas pelas normas EN 806 parte 5. O Schmutzfänger e o cartucho de proteção controlado pela diferença de pressão formam uma única unidade de manutenção modular. A substituição consiste apenas em desapertar quatro parafusos (vier Schrauben lösen und den Deckel abnehmen), remover a tampa do corpo e retirar o cartucho de manutenção completo - sem necessidade de ferramentas especializadas ou de desmontar todo o dispositivo.

Conformidade normativa e certificação

O sistema cumpre os requisitos da norma alemã DIN EN 1717 relativa à proteção da qualidade da água potável contra contaminação secundária até à categoria de fluidos n.º 4 inclusive. Possui o número de aprovação ABP P-IX 1685/I para os diâmetros DN15-DN25 e documentação técnica completa, incluindo a ficha técnica (Datenblatt), o manual de instruções (Bedienungsanleitung) e a declaração de conformidade CE (declaração de conformidade).

Graças à tecnologia alemã SYR e à construção de três zonas, garante o nível mais elevado de segurança sanitária para instalações de abastecimento de água, mantendo a simplicidade de operação e manutenção.
