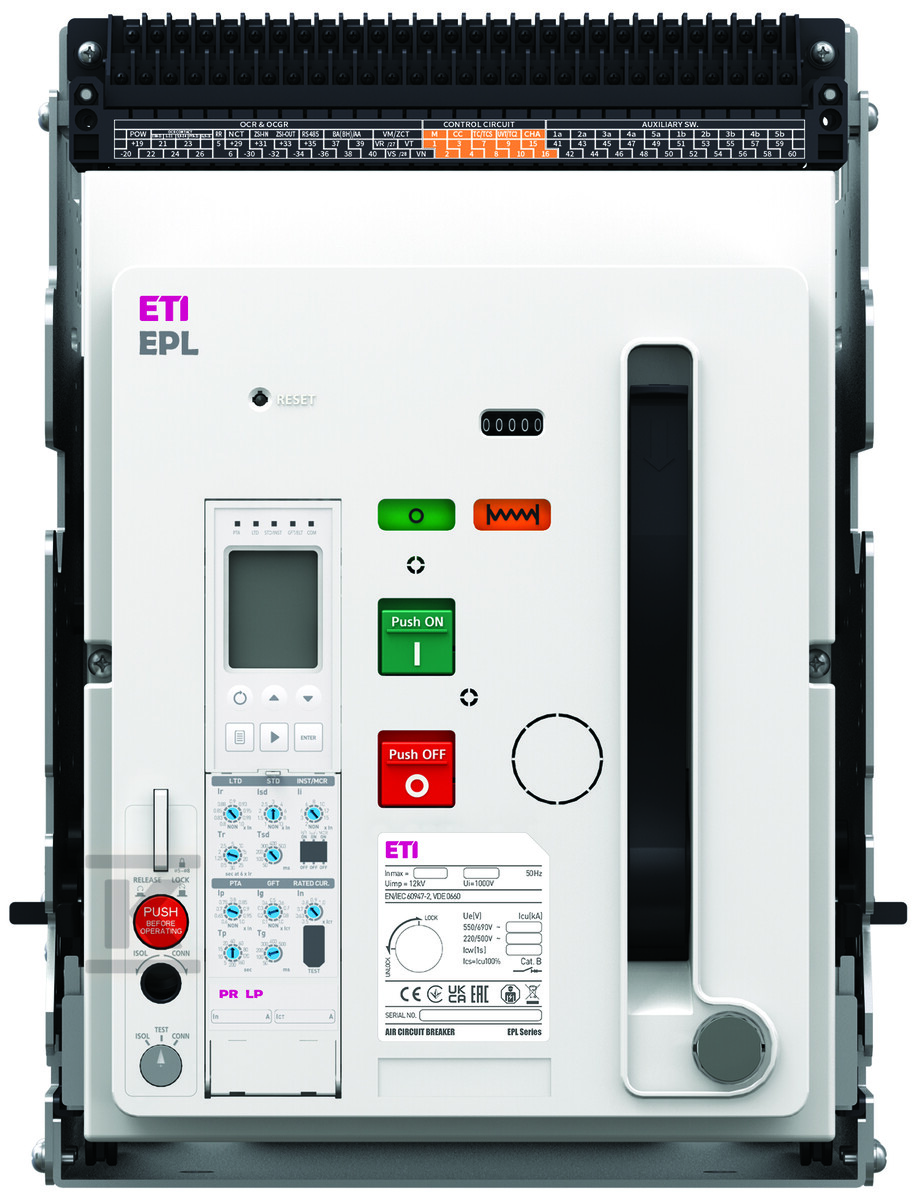

Întrerupător 1600A 3P 65 kA extractibil OCR declanșator electronic acționare motorică EPL-16 3H AD/M2C2S2/PR-LP 004695704

Întrerupător profesional extractibil pentru aplicații industriale

Întrerupătorul EPL-16 este un dispozitiv de protecție avansat, conceput pentru protejarea instalațiilor electrice cu sarcini mari. Datorită curentului nominal de 1600A și capacității de scurtcircuit de 65kA la o tensiune de 415V, acesta asigură o protecție eficientă chiar și în cele mai exigente aplicații industriale.

Construcție și parametri tehnici

Dispozitivul a fost proiectat ca execuție extractibilă, ceea ce permite montarea și demontarea ușoară fără necesitatea deconectării conductorilor principali. Construcția tripolară (3P) funcționează cu o tensiune nominală de lucru de 690V AC, iar tensiunea de impuls de 8kV garantează rezistența la supratensiuni.

Întrerupătorul se caracterizează prin dimensiuni compacte de 460 × 330 × 370 mm și o masă de 64,93 kg, ceea ce facilitează instalarea în tablouri electrice industriale. Gradul de protecție IP20 asigură utilizarea sigură în medii industriale.

Sistem de protecție OCR și reglaje

Sistemul integrat OCR (Over Current Relay) cu declanșator de creștere permite reglarea precisă a parametrilor de protecție. Setarea termică este reglabilă în intervalul 0,4-1 × In, în timp ce setarea magnetică este de 1-15 × In, permițând adaptarea caracteristicii la specificul instalației protejate.

Dispozitivul dispune de protecție integrată împotriva scurtcircuitului la împământare și este echipat cu un indicator de declanșare, care informează despre starea dispozitivului după acționare.

Acționare motorizată și funcționalități suplimentare

Întrerupătorul este echipat cu acționare motorizată (atât opțională, cât și integrată), permițând controlul automat al proceselor de conectare și deconectare. Conexiunile principale sunt situate pe partea posterioară a dispozitivului, iar elementul de acționare este un buton practic.

Produsul respectă cerințele normei IEC 60947-2 și este clasificat ca "Întrerupător pentru transformatoare, generatoare și protecția instalațiilor electrice" conform standardului ETIM (EC000228).
