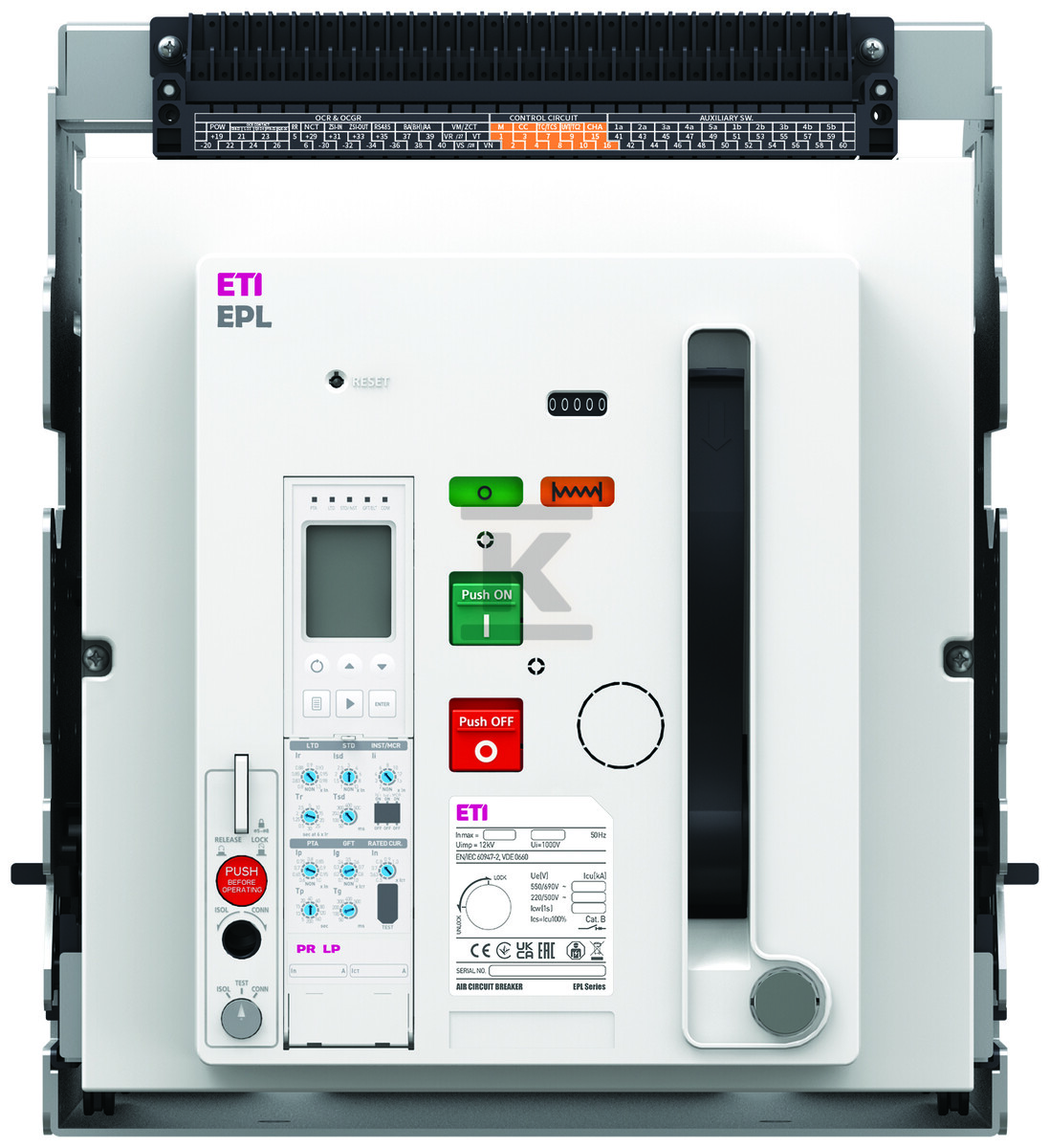

Întrerupător 2000A 3P 85 kA extractibil OCR declanșator termomagnetic acționare motorică EPL-20 3H BD/M2C2S2/PR-LP 004695705

Întrerupător extractibil profesional pentru instalații exigente

Întrerupătorul EPL-20 este un dispozitiv de protecție avansat, conceput pentru protecția transformatoarelor, generatorelor și a instalațiilor electrice complexe în aplicații industriale. Datorită execuției extractibile, acesta permite mentenanța și înlocuirea ușoară fără a fi necesară demontarea întregii instalații - un avantaj cheie în mediile de producție unde perioadele de nefuncționare sunt costisitoare.

Parametri tehnici și construcție

Dispozitivul funcționează cu un curent nominal de 2000A în configurație tripolară, asigurând totodată o capacitate de scurtcircuit Icu = 85 kA la tensiunea de 400V foarte ridicată. Tensiunea nominală de lucru este de 690V AC, iar tensiunea de impuls suportată ajunge la 8kV, ceea ce garantează o funcționare sigură chiar și în condiții de supratensiune.

Construcția bazată pe sistemul OCR (Over Current Relay) cu declanșator de supracurent permite reglarea precisă a parametrilor de protecție - setarea termică este reglabilă în intervalul 0,4-1 xIn, iar cea magnetică 1-15 xIn. Dispozitivul dispune de 5 contacte auxiliare de comutare, precum și de acționare motorizată integrată sau opțională pentru control automat.

Execuția extractibilă, cu contactele principale conectate pe partea posterioară, simplifică montarea în tablourile electrice. Gradul de protecție IP20 asigură o funcționare sigură în interiorul carcaselor.

Conformitate normativă și condiții de lucru

Întrerupătorul respectă cerințele standardului IEC 60947-2, ceea ce confirmă conformitatea sa cu standardele europene de siguranță pentru echipamentele electroenergetice. Protecția integrată împotriva scurtcircuitului la împământare crește suplimentar nivelul de protecție al instalației.

Dispozitivul cântărește 88,93 kg având dimensiunile de 460 × 400 × 370 mm, ceea ce determină construcția sa robustă, adaptată pentru funcționare continuă în aplicații industriale. Producătorul - ETI Polam Sp. z o.o. - asigură suport tehnic complet și disponibilitatea pieselor de schimb pe parcursul multor ani de exploatare.

Sistemul este livrat complet, cu toate elementele de protecție și cu acționare motorizată opțională, ceea ce elimină necesitatea achizițiilor suplimentare la o instalare standard.
