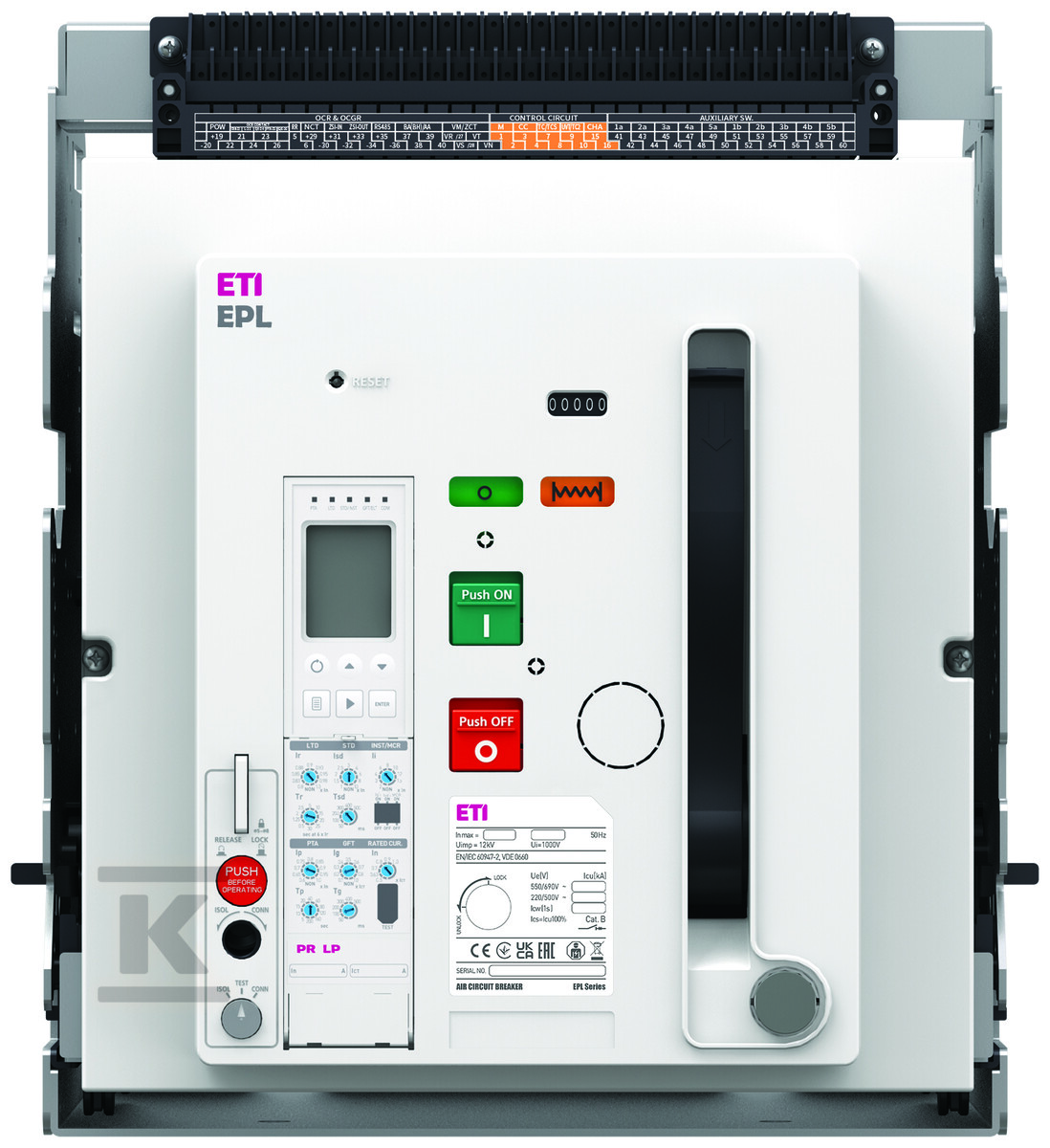

Întrerupător 2500A 3P 85 kA extractibil OCR declanșator termic/magnetic motor operator EPL-25 3H BD/M2C2S2/PR-LP 004695706

Întrerupător de curent mare profesional pentru instalații exigente

Întrerupătorul EPL-25 este un dispozitiv de protecție avansat, destinat protejării instalațiilor electrice cu curenți nominali mari. Datorită construcției cu module glisante, permite montajul și întreținerea ușoară, fără a fi necesară deconectarea alimentării întregii instalații.

Parametri electrici și capacități de protecție

Dispozitivul funcționează cu un curent nominal de 2500A la o tensiune de 690V AC, ceea ce îi permite utilizarea în sisteme electrice complexe. Capacitatea de întrerupere a curenților de scurtcircuit de 85kA garantează o protecție eficientă chiar și în condiții extreme de avarie.

Declanșatorul de supracurent de tip OCR oferă o reglare flexibilă a parametrilor de protecție – reglare magnetică în intervalul 1-15 × In și reglare termică 0,4-1 × In. Acest interval permite adaptarea precisă a caracteristicii de protecție la specificul instalației protejate.

Construcție și funcționalitate

Construcția cu module glisante (withdrawable) permite extragerea ușoară a modulului principal fără a fi necesară demontarea întregului dispozitiv. Această soluție facilitează semnificativ lucrările de service și întreținere, minimizând timpul de oprire a instalației.

Acționarea motorizată asigură control automat al procesului de închidere și deschidere, aspect esențial în sistemele care necesită operațiuni frecvente de comutare sau control automat la distanță.

Conformitate și condiții de funcționare

Întrerupătorul îndeplinește cerințele normei IEC/EN 60947-2, confirmând conformitatea cu standardele europene de siguranță. Gradul de protecție IP20 asigură o protecție de bază împotriva atingerii părților sub tensiune și împotriva pătrunderii corpurilor solide cu dimensiuni mai mari de 12mm.

Tensiunea de impuls de 8kV demonstrează rezistența dispozitivului la supratensiuni atmosferice și de comutație, aspect crucial pentru o funcționare fiabilă în medii industriale.
