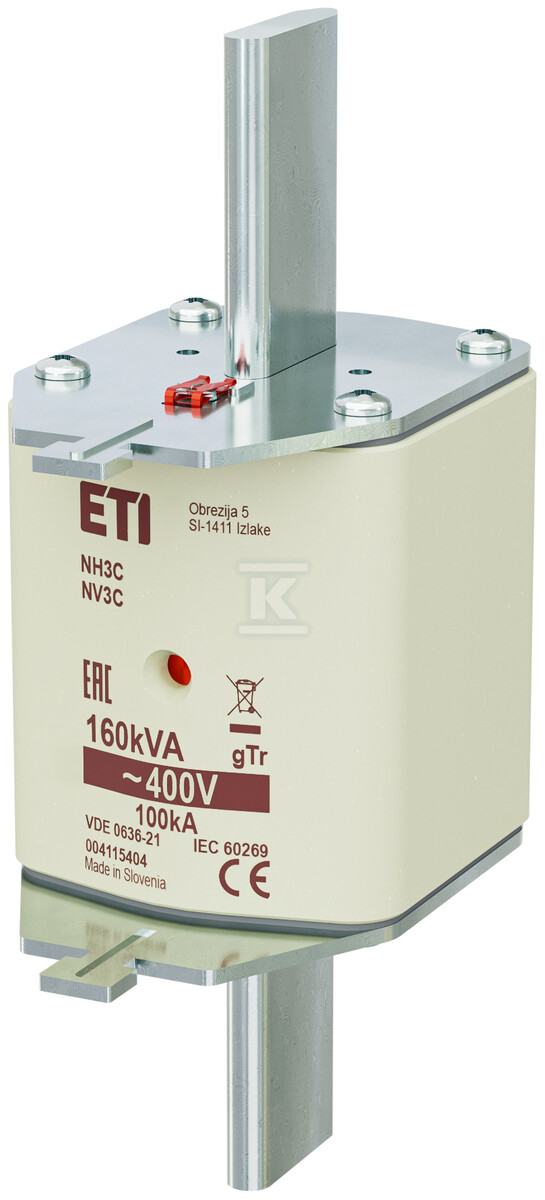

Siguranță NH3C gTr 231A/400V/160kVA - pentru transformator 004115404

Caracteristicile și aplicația elementului de siguranță pentru transformator

Elementul de siguranță NH3C gTr cu un curent nominal de 231A reprezintă o soluție profesională pentru protecția transformatoarelor împotriva efectelor scurtcircuitelor și suprasarcinii în circuite în instalațiile industriale. Dispozitivul a fost proiectat special pentru aplicații de transformatoare, unde este necesară o protecție cu caracteristică gTr.

Produsul funcționează la o tensiune nominală de 400V AC și este adaptat pentru protecția transformatoarelor cu o putere de până la 160kVA, ceea ce îl face o soluție ideală pentru instalațiile de energie electrică medii și mari. Elementul de siguranță aparține seriei WT-NH a companiei ETI POLAM - un producător activ din 1997, specializat în echipamente electrice moderne.

Caracteristica gTr asigură o protecție optimă a transformatoarelor prin reacționarea selectivă la diferite tipuri de perturbări - de la suprasarcini pe termen lung până la scurtcircuite cu curent ridicat. Datorită acestui fapt, dispozitivul protejează înfășurările prețioase ale transformatorului împotriva daunelor termice și electrodinamice.

Parametri tehnici și caracteristici de protecție

Capacitatea de rupere nominală este de 100kA, ceea ce garantează deconectarea eficientă chiar și a celor mai mari curenți de scurtcircuit care apar în instalațiile industriale tipice. Pierderile de putere de 17W asigură eficiența energetică în timpul funcționării normale, minimizând sarcina suplimentară asupra sistemului.

Integrala Joule de deconectare 585000 A²s și integrala Joule pre-arcaj 220000 A²s definesc energia termică eliberată, respectiv, în timpul procesului de deconectare și în faza de dinaintea formării arcului electric. Acești parametri sunt cruciali pentru evaluarea capacității dispozitivului de a întrerupe în siguranță circuitele sub sarcină.

Dispozitivul respectă cerințele standardului VDE 0636-21, ceea ce confirmă conformitatea sa cu standardele europene de siguranță pentru siguranțele cu topire. Dimensiunea NH3C asigură compatibilitatea cu soclurile standard de siguranțe din această clasă.

Construcție și caracteristici de utilizare

Elementul de siguranță este echipat cu un indicator combinat (dublu), care permite identificarea rapidă a stării dispozitivului - atât vizual, cât și mecanic. Un astfel de sistem de semnalizare permite evaluarea imediată dacă elementul de siguranță a acționat sau dacă este încă funcțional, ceea ce facilitează semnificativ exploatarea și întreținerea instalației.

Construcția de tip NH asigură o fiabilitate ridicată a funcționării și ușurință la înlocuire în cazul acționării. Produsul cântărește 585g, ceea ce, împreună cu dimensiunile compacte (54×150×84 mm), facilitează montarea în tablourile electrice industriale.

Disponibilitatea codurilor EAN (5904722988880) permite urmărirea ușoară a produsului în sistemele de depozitare, iar gama largă de ambalaje (de la bucăți individuale până la paleți care conțin 624 unități) se adaptează diferitelor nevoi logistice - de la ateliere mici până la mari investiții industriale.
