Limitator de supratensiune tip T1+T2, pol 1+NPE, Limp: 12,5 kA (10/350), In: 30kA (8/20), Imax: 60kA, Uc: 255V AC RSP-T1T2-AC 12.5/1+NPE 2617123

Protecție profesională împotriva supratensiunilor în instalațiile AC

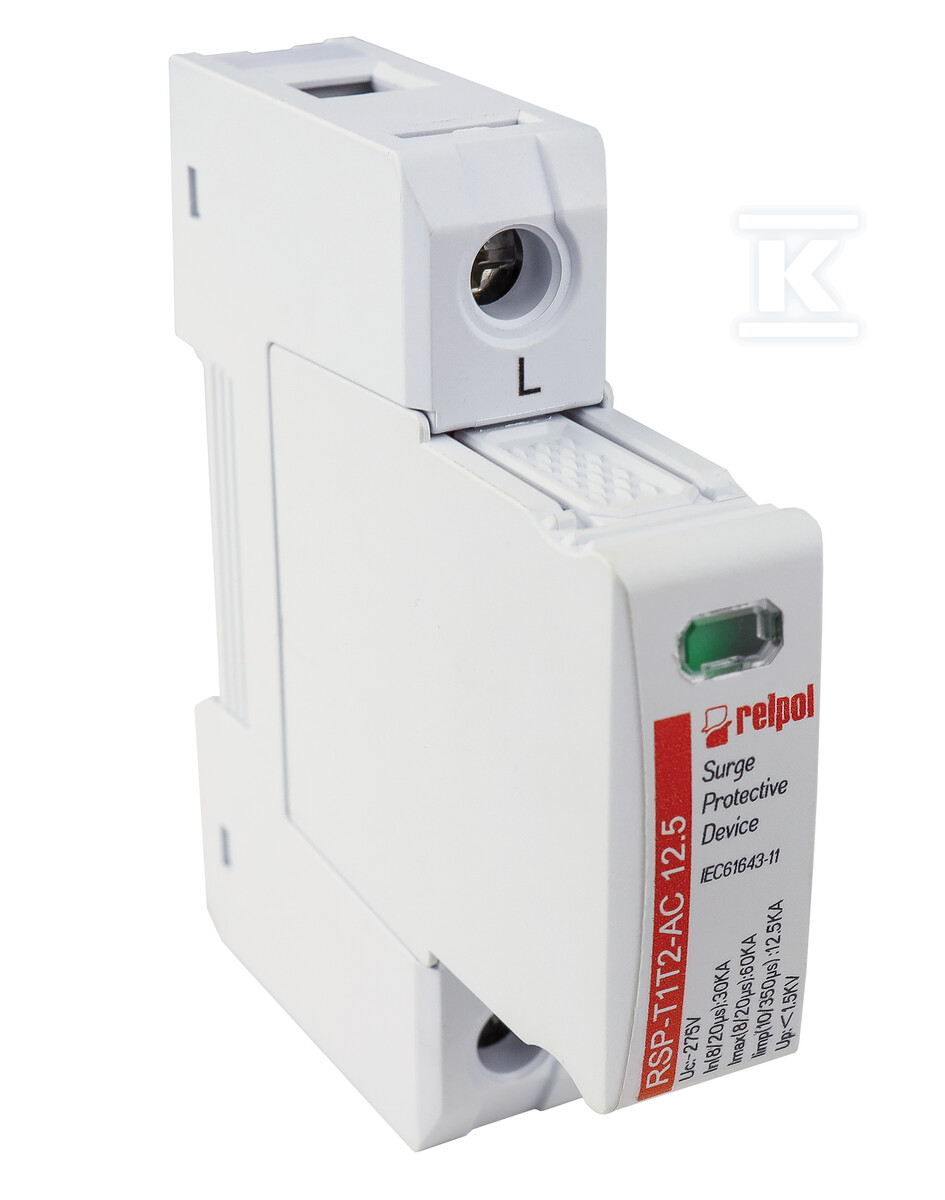

Limitatorul de supratensiuni tip T1+T2 RSP-T1T2-AC 12.5/1+NPE este un dispozitiv de protecție avansat, proiectat conform standardului IEC 61643-11:2011. Construcția varistor-scânteie asigură o protecție cuprinzătoare a echipamentelor de joasă tensiune împotriva descărcărilor atmosferice și a supratensiunilor în instalațiile monofazice cu conductor de protecție suplimentar.

Parametri de funcționare și performanță

{Dispozitivul se caracterizează printr-o tensiune maximă de funcționare permanentă Uc = 275 V AC, ceea ce permite o funcționare sigură în instalațiile standard casnice și industriale. Curentul nominal de descărcare In = 30 kA (8/20 μs) asigură o protecție eficientă la supratensiunile tipice, în timp ce curentul maxim de descărcare Imax = 60 kA garantează rezistența la cazuri extreme de suprasarcină.

{Curentul de impuls Iimp = 12,5 kA (10/350 μs) permite evacuarea sigură a energiei descărcărilor atmosferice directe. Nivelul de protecție Up ≤ 2 kV limitează eficient tensiunea la o valoare sigură pentru echipamentele electronice protejate.

Construcție și montaj

{Carcasa compactă ocupă 2 module pe șina DIN standard de 35 mm, ceea ce facilitează instalarea în tablouri electrice. Dispozitivul suportă diferite tipuri de conexiuni - conductori rigizi monofilari și multifilari până la 35 mm², precum și conductori flexibili multifilari până la 50 mm².

{Semnalizarea optică informează despre starea dispozitivului și eventualul uz al elementelor de protecție. Tensiunea de rezistență la TOV de Ut = 355 V asigură o rezistență suplimentară la creșterile transiente de tensiune.

Aplicare și compatibilitate

{Configurația 1+NPE este ideală pentru instalațiile monofazice cu conductor de protecție suplimentar PE. Dispozitivul a fost proiectat conform conceptului de zone de protecție împotriva descărcărilor atmosferice pentru zonele LPZ (Lightning Protection Zone) de la 0 la 1, ceea ce îl face o soluție universală atât pentru clădirile rezidențiale, cât și pentru obiectivele comerciale.

{Timpul de răspuns care nu depășește 100 ms garantează o reacție rapidă la supratensiunile apărute, minimizând riscul de deteriorare a echipamentelor protejate. Mecanismul de tip blow-out al semnalizării permite monitorizarea ușoară a stării tehnice a dispozitivului în timpul exploatării.}
