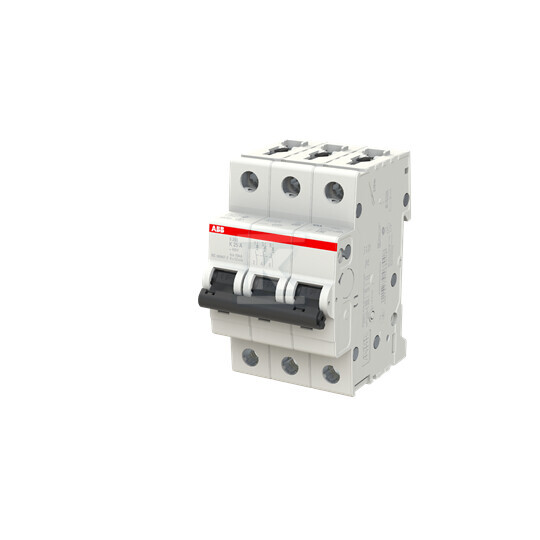

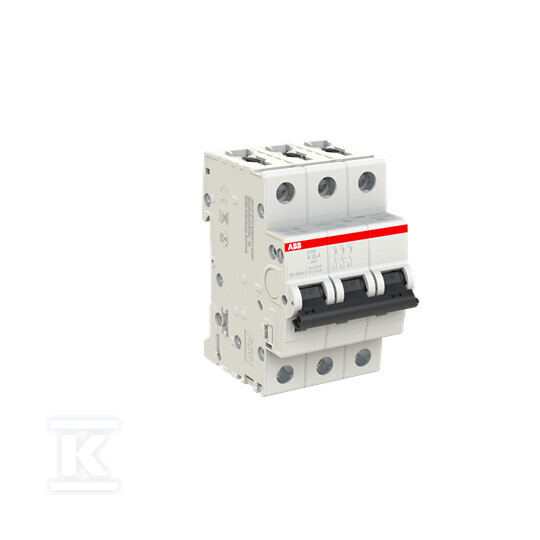

Istič nadprúdový, 3P, charakteristika K, 25A, 6kA, AC | S203-K25 2CDS253001R0517

Istič nadprúdu zo série S203-K25 je spoľahlivá ochrana elektrickej inštalácie pred preťažením a skratom. Určený na prácu v obvodoch AC, ponúka efektívnu ochranu pre inštalatérov aj koncových používateľov. Konštrukcia založená na overenej charakteristike K zaisťuje optimálnu prevádzku v rôznych podmienkach.

Ochrana a funkcionalita

Tento trojpólový istič (3P) s menovitým prúdom 25A a vypínacou schopnosťou 6kA bol navrhnutý na spoluprácu s inštaláciami s napätím 400V. Charakteristika K znamená, že istič reaguje o niečo pomalšie na krátkodobé prúdové špičky, čo je obzvlášť dôležité pri pripájaní zariadení s motormi alebo inými prvkami generujúcimi vysoké prúdy rozbehu – nezpôsobí to zbytočné vypnutie obvodu. Zabezpečuje to stabilnú prevádzku systému bez rizika poškodenia pripojených zariadení. Trieda obmedzenia energie 3 a kategória prepätia III potvrdzujú jeho vysokú odolnosť voči rušeniu.

Montáž a kompatibilita

Istič S203-K25 zaberá 3 moduly na DIN lište, čo uľahčuje jeho montáž v elektrických rozvodniach. Priečny rez vodičov, ktoré sa k nemu dajú pripojiť, je od 0,75 mm² do 35 mm² pre jednodrátové vodiče a od 0,75 mm² do 25 mm² pre viacžilové. Široký rozsah pracovných teplôt (-25°C do +55°C) umožňuje jeho používanie v rôznych environmentálnych podmienkach. Stupeň ochrany IP20 poskytuje základnú ochranu proti náhodnému dotyku. Dodatočná možnosť rozšírenia funkcionality prostredníctvom príslušenstva zvyšuje flexibilitu použitia tohto ističa. Menovitá skratová vypínacia schopnosť Icn je 6kA pri napätí 400V a Icu dosahuje až 20kA pri 230V (podľa IEC 60947-2), čo zaručuje efektívnu ochranu v prípade skratu.
