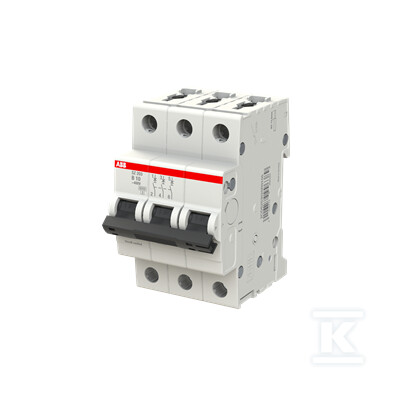

SZ203-B10 prekidač struje preopterećenja, 3P, karakteristika B, 10A, 6kA, AC 2CDS253025R0105

Prekidač struje – pouzdana zaštita električnih instalacija

Ovaj trofazni prekidač struje marke ABB iz Standard serije (model SZ203-B10) je ključni element zaštite u svakoj električnoj instalaciji. Pruža efikasnu zaštitu od posledica preopterećenja i kratkih spojeva, minimizirajući rizik od oštećenja uređaja i požara. Karakteristika B čini ga posebno pogodnim za kola sa uređajima sa velikom startnom strujom, kao što su motori ili transformatori. Brzo reaguje na kratke spojeve, a istovremeno toleriše kratkotrajne skokove struje prilikom pokretanja uređaja.

Ovaj prekidač se odlikuje visokom sposobnošću prekidnog strujanja kratkog spoja na nivou 6kA i pri 400V i 230V, što garantuje njegov pouzdan rad čak i u teškim uslovima. Montaža na DIN šinu širine 3 modula je jednostavna i brza, što se odražava na uštedu vremena tokom instalacije. Nominalni izolacioni napon Ui iznosi 440V, a udarni napon izdržljivosti Uimp je 4kV, što obezbeđuje dodatni nivo bezbednosti.

Konstrukcija i primena

Prekidač SZ203-B10 je dizajniran za širok spektar primena – od stambenih do komercijalnih i industrijskih objekata. Njegove kompaktne dimenzije (dubina ugradnje 69 mm) omogućavaju montažu u razdelnim ormanima sa ograničenim prostorom. Poprečni presek priključnog provodnika jednoslojnog je 0.75 - 35 mm², a višeslojnog 0.75 - 25 mm², što daje veliku fleksibilnost pri izboru provodnika. Uređaj radi u frekventnom opsegu 50-60 Hz i prilagođen je za rad u temperaturi okoline od -25°C do +55°C. Stepen zaštite IP20 obezbeđuje zaštitu od slučajnog dodira.

Prednosti i benefiti

• Visoka pouzdanost: Sposobnost prekidnog strujanja kratkog spoja 6kA garantuje efikasno isključenje kola u slučaju kvara.
• Univerzalnost: Karakteristika B čini prekidač pogodnim za različite tipove opterećenja, uključujući motore i transformatore.
• Jednostavna montaža: Montaža na DIN šinu traje minimalno vremena i ne zahteva specijalne alate.
• Bezbednost: Nominalni izolacioni napon Ui 440V i udarni napon izdržljivosti Uimp 4kV obezbeđuju visok nivo zaštite od prenapona.
• Širok spektar primena: Mogućnost korišćenja u stambenim, komercijalnim i industrijskim instalacijama.
• Trajnost: Izrađen od visokokvalitetnih materijala, što obezbeđuje dug životni vek uređaja.
• Mogućnost proširenja: Kompatibilan sa dodatnim priborom koji povećava funkcionalnost sistema zaštite.
• Klasa ograničenja energije: Klasa 3 obezbeđuje odgovarajuću zaštitu od efekata električnog luka tokom kratkog spoja.

Prekidač SZ203-B10 je solidno i provereno rešenje za svakog instalatera i krajnjeg korisnika koji traži pouzdanu zaštitu svoje električne instalacije.
