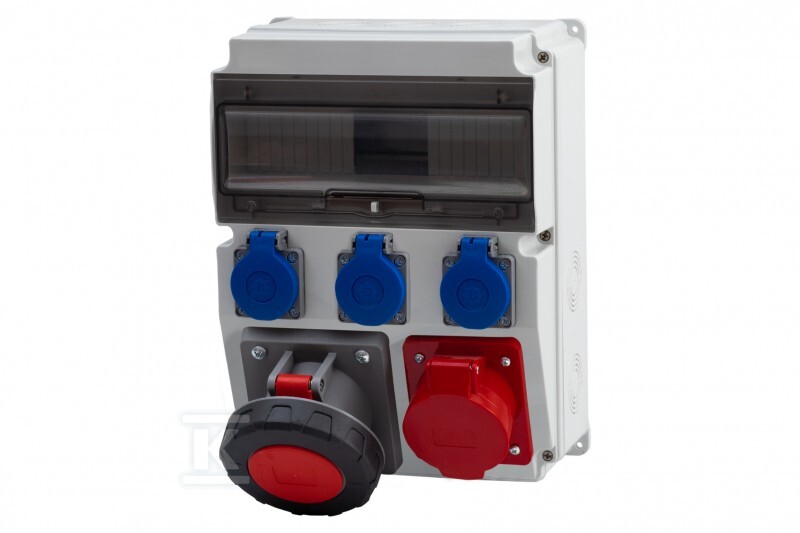

Razdelni orman CAJA 12M - utičnice 16/5, 63A 5p, 3x230V F3.0834

Električna razdelna kutija za razne namene

Razdelna kutija CAJA 12M je čvrsto i funkcionalno rešenje za sigurno postavljanje i zaštitu električnih komponenti u različitim instalacijama. Pogodna je za stambene, kancelarijske zgrade, kao i za industrijske ili javne objekte. Konstrukcija razdelne kutije omogućava fleksibilnu konfiguraciju, prilagođavajući je specifičnim potrebama projekta.

Konstrukcija i karakteristike

Kućište razdelne kutije napravljeno od izdržljivog ABS-a obezbeđuje visoku otpornost na mehanička oštećenja i spoljne faktore. Stepen zaštite IP66 garantuje sigurnost upotrebe čak i u teškim uslovima okoline. Montaža poklopca pomoću šrafa od nerđajućeg čelika dodatno štiti od neovlašćenog pristupa i obezbeđuje izdržljivost konstrukcije. Utikači sa stepenom zaštite IP44 štite od vlage i prašine.

Unutar razdelne kutije nalaze se utikači 16A (5-polni) i 63A (5-polni) koji omogućavaju priključivanje različitih električnih uređaja. Stezač za N i PE provodnike olakšava pravilno uzemljenje i neutralni priključak. Kablovska uvodnica PG21 obezbeđuje zaptiveno uvođenje kablova u kućište. Razdelna kutija nudi prostor za 12 modula, što omogućava ugradnju dodatnih zaštita ili upravljačkih elemenata. Prekidač L-0-P sa nominalnom strujom od 63A obezbeđuje efikasnu zaštitu od preopterećenja i kratkog spoja.

Montaža i ožičenje

Razdelna kutija CAJA 12M je dizajnirana za jednostavnu montažu i održavanje. Fleksibilan unutrašnji raspored olakšava pristup pojedinačnim elementima, a čvrsta konstrukcija obezbeđuje stabilnost čitave instalacije. Ožičenje mora biti izvedeno u skladu sa važećim standardima i propisima, koristeći odgovarajuće preseke provodnika:

• 63A/5p: N i PE provodnici – H07V-K /LgY/450/750V
• 16A/5p: provodnici – 2,5mm2 H07V-K /LgY/450/750V
• 230V: provodnici – 1,5 mm2 H07V-K /LgY/450/750V

Zapamtite da je pravilno ožičenje ključno za sigurno i pouzdano funkcionisanje čitave električne instalacije.
