Kratkospojnica (terminal), utična, plava, 17.5 A, Broj polova: 10, Razmak u mm: 3.50, Izolovano: Da, Širina: 33.5 mm, ZQV 1.5N/10 BL 1985680000

Uklopni sistem razdvajanja potencijala u steznim blokovima

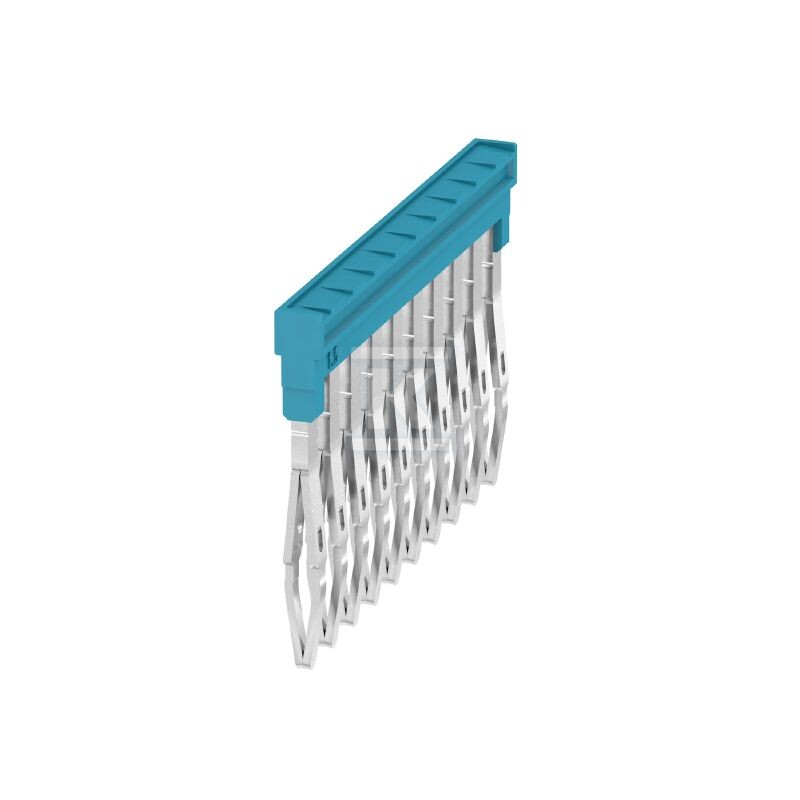

Preklopna spojnica ZQV 1.5N/10 BL služi za realizaciju ukrštenih veza između steznih blokova - omogućava razdvajanje potencijala ili prenos signala na više polova istovremeno bez potrebe za individualnim ožičavanjem svakog terminala. Desetopolna konstrukcija omogućava istovremeno povezivanje deset kontakata unutar jednog elementa, što značajno pojednostavljuje projektovanje i izvođenje električnih instalacija.

Konstrukcija i materijal izrade

Kućište spojnice izrađeno je od plastike Wemid - samogasićeg termotvrdog materijala klasifikovanog kao UL 94 V-0, što znači efikasno suzbijanje širenja plamena. Plava boja olakšava identifikaciju signalnih puteva ili pomoćnih kola na montažnoj šini.

Geometrijske dimenzije su prilagođene standardnim steznim blokovima sa rastrom od 3,5 mm:

• Ukupna širina iznosi 33,5 mm
• Visina 21,9 mm, dubina 2,8 mm
• Neto masa svega 3,391 g - minimalna težina na šini

Izolovana konstrukcija obezbeđuje zaštitu od slučajnog dodira provodnih radnih delova.

Električni parametri i uslovi rada

Nominalna kontinuirana struja iznosi 17,5 A nezavisno od konfiguracije (2-polne ili multipolne). Maksimalni nominalni napon je 400 V AC, međutim, pri sečenju preklopne spojnice sa golim ivicama sečenja, radni napon opada na 25 V - ovo treba imati na umu prilikom prilagođavanja dužine elementa na gradilištu.

Značajno ograničenje je činjenica da se iz razloga mehaničke i termičke stabilnosti može razdvojiti (izlomiti) maksimalno 60% kontaktnih elemenata u jednom segmentu - pokušaj uklanjanja većeg broja polova može dovesti do oslabljivanja konstrukcije.

Spojnica poseduje verziju testirananu za eksplozivnu atmosferu Ex e, što omogućava primenu u zonama ugroženim od eksplozije gasa ili prašine - tamo gde je potrebna sertifikacija uređaja za upotrebu u Ex uslovima.

Temperatura skladištenja u opsegu od -25°C do +55°C omogućava skladištenje bez posebnih klimatskih uslova.

Montaža i praktična primena

Uklopni sistem eliminiše vreme trošne operacije navrtanja i zatezanja - dovoljno je umetnuti spojnicu u bočne žlebove steznog bloka. Proizvođač obezbeđuje punu inženjersku CAD dokumentaciju (STEP format) kao i EPLAN i WSCAD/Zuken E3.S podatke za direktni uvoz u projektne okruženja.

Tipične primene uključuju:

• razdvajanje napojnih potencijala između grupa terminala,
• prenos kontrolnih signala preko izolacionih barijera,
• kreiranje zajedničkih signalnih magistrala bez dodatnog ožičavanja,
• industrijske instalacije koje zahtevaju brz start i česte modifikacije.

Proizvod je obuhvaćen ETIM klasifikacijom kao EC000489 (pribor za stezne letvice) i ispunjava zahteve RoHS direktive - odsustvo SVHC supstanci u materijalnom sastavu potvrđeno je ekološkom deklaracijom proizvođača.
