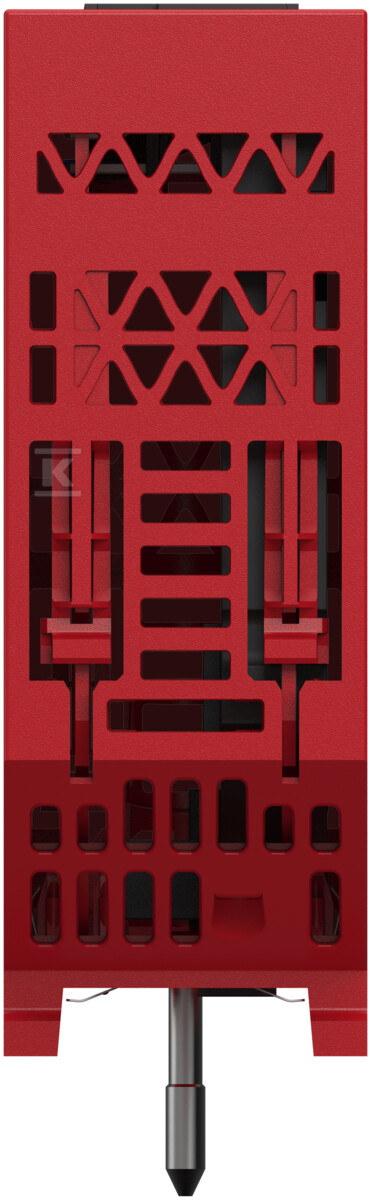

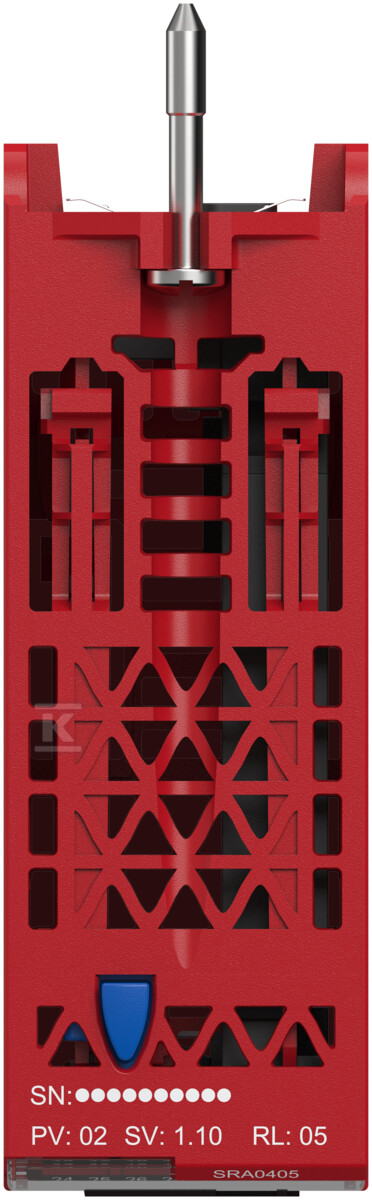

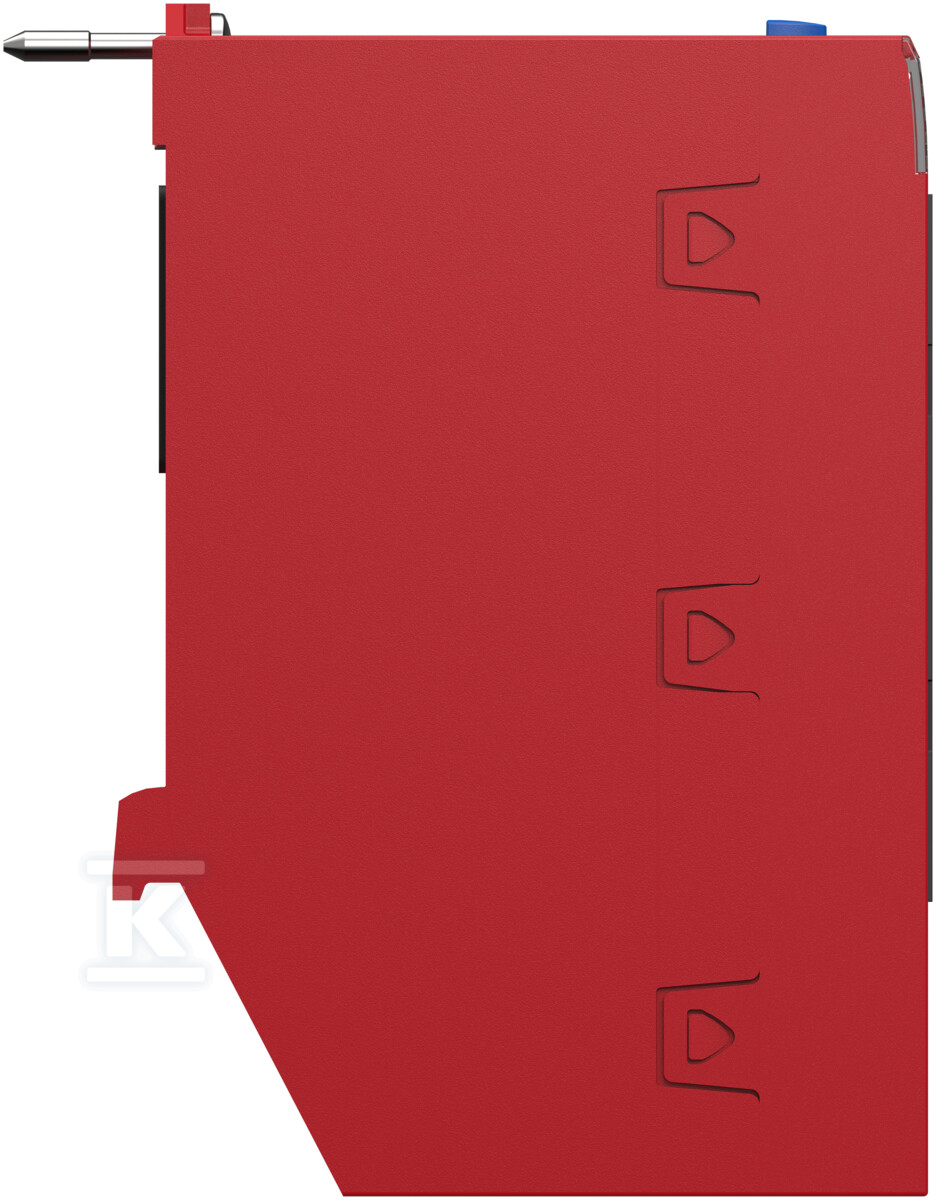

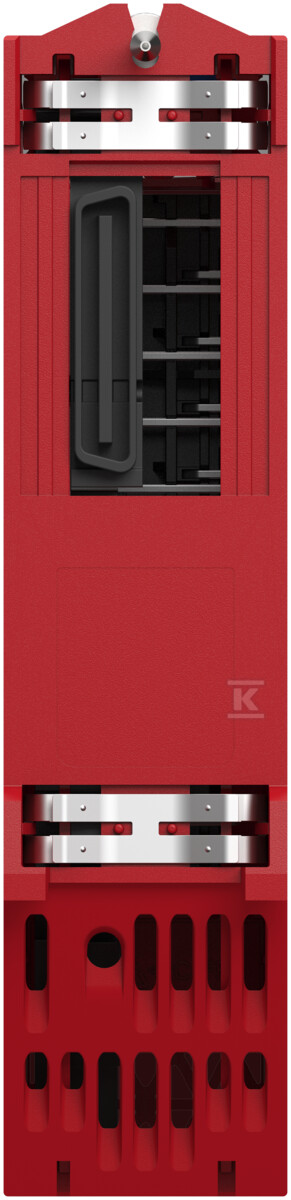

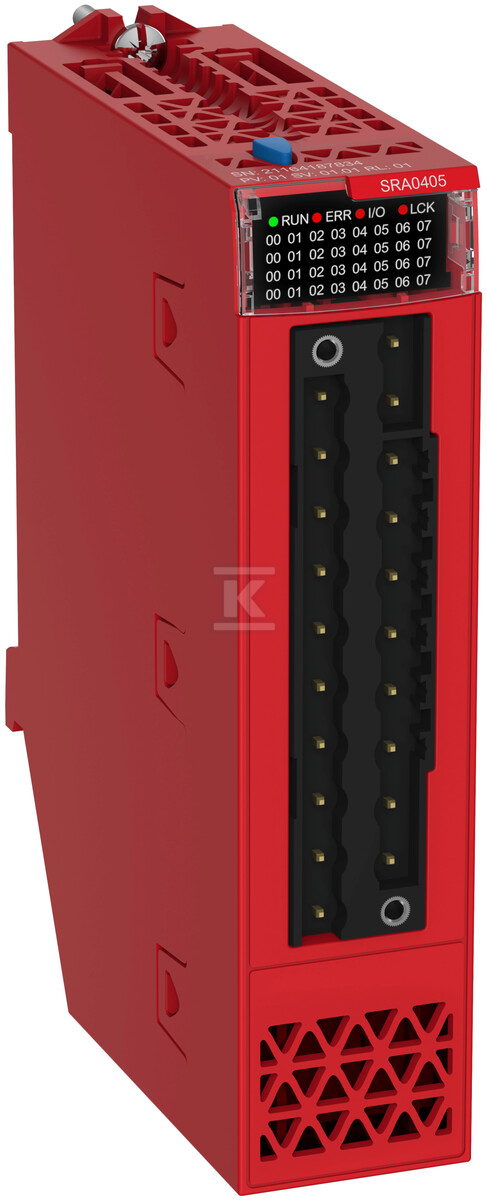

Module de sorties numériques, 4 sorties, canaux relais, module de sécurité BMXSRA0405

Module de sorties numériques pour systèmes d’automatisation

Ce module de sorties numériques, conçu pour les systèmes Modicon X80, étend les capacités de commande et permet une gestion efficace des équipements dans diverses applications industrielles. Équipé de quatre canaux relais indépendants, il offre polyvalence et fiabilité. Il s’agit d’un composant essentiel pour les installateurs construisant des systèmes d’automatisation avancés ainsi que pour les utilisateurs finaux recherchant une solution fiable pour la commande de processus.

Conception et applications

Le module BMXSRA0405 a été conçu pour fonctionner en synergie avec les contrôleurs Modicon M340 et X80. Sa conception basée sur quatre relais permet de commander diverses charges telles que des vannes, des pompes, des éclairages ou des signaux. Il trouve donc son application dans l’automatisation industrielle, les systèmes HVAC, les bâtiments intelligents et d’autres applications exigeant une commande fiable d’équipements de puissances variées. L’utilisation de relais assure une séparation galvanique entre les circuits de commande et les charges, augmentant ainsi la sécurité et la résistance aux interférences.

Caractéristiques et avantages

• **Quatre canaux indépendants 😗* Permettent de commander plusieurs équipements via un seul module, réduisant les coûts de câblage et simplifiant la configuration du système.
• **Relais à longue durée de vie 😗* Garantissent une durée de vie prolongée et un fonctionnement fiable même dans des conditions industrielles exigeantes – la résistance électrique AC-15 atteint 80 000 cycles à 250 VA.
• **Large plage de tensions d’alimentation et de sortie 😗* Le module est compatible avec une tension d’alimentation de 24 V CC et des tensions de sortie comprises entre 24 et 240 V AC/DC, offrant une grande flexibilité dans le choix des charges.
• **Protection contre les courts-circuits 😗* Renforce la sécurité de l’installation et protège le module contre les dommages causés par un court-circuit sur le circuit de sortie.

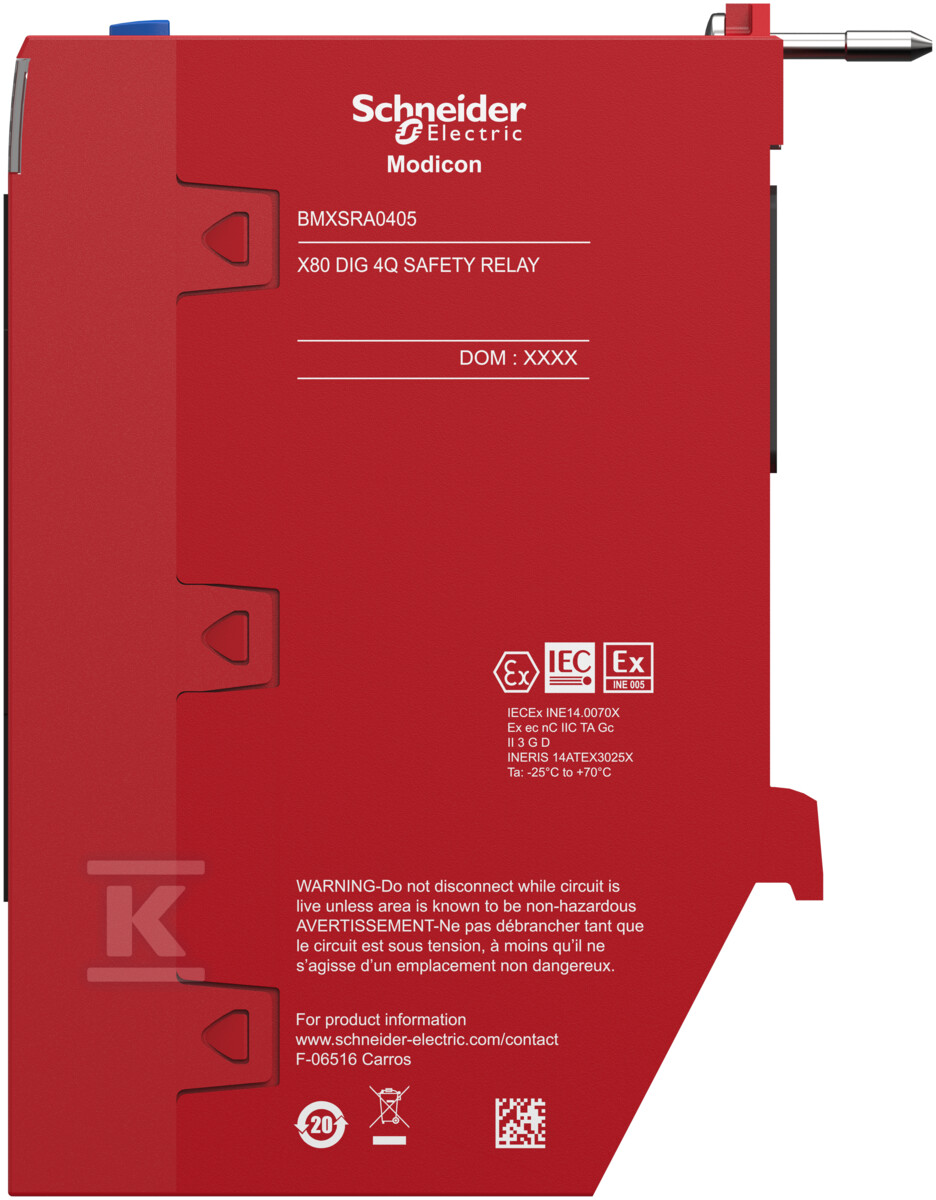

• **Conformité aux normes ATEX 😗* Dispose de certifications ATEX pour les zones à risque d’explosion par des gaz (cat. 1G) et des poussières (cat. 1D), permettant son utilisation dans des environnements potentiellement explosifs.

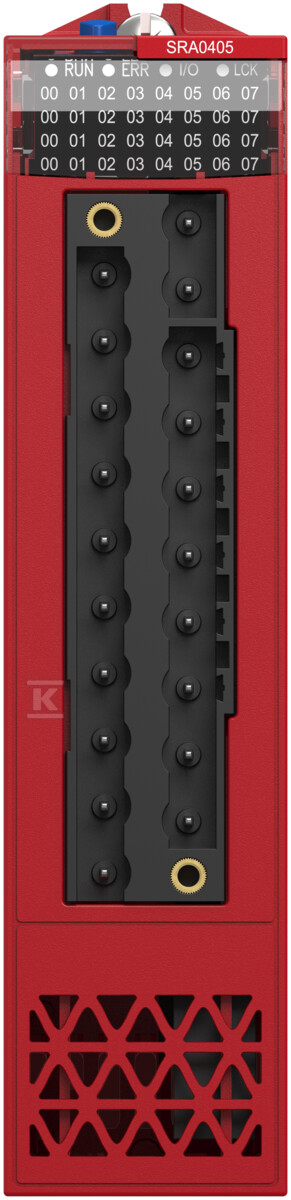

• **Diagnostique par LED 😗* Des diodes LED intégrées indiquent l’état de fonctionnement du module et de chaque canal de sortie, facilitant la diagnostic et la résolution rapide des problèmes.
• **Dimensions compactes 😗* Une largeur de 33 mm facilite l’installation dans des armoires de commande étroites.
• **Connexion par fiche 😗* Permet un montage et un démontage rapides et faciles des câbles.

En outre, le module BMXSRA0405 présente une faible consommation d’énergie (typiquement 240 mA à 24 V CC) et une forte résistance aux interférences électromagnétiques – ce qui assure un fonctionnement stable du système d’automatisation même dans des conditions industrielles difficiles. Le délai de réponse lors du changement de signal varie entre 10 et 12 ms, ce qui est suffisant pour la plupart des applications industrielles.
