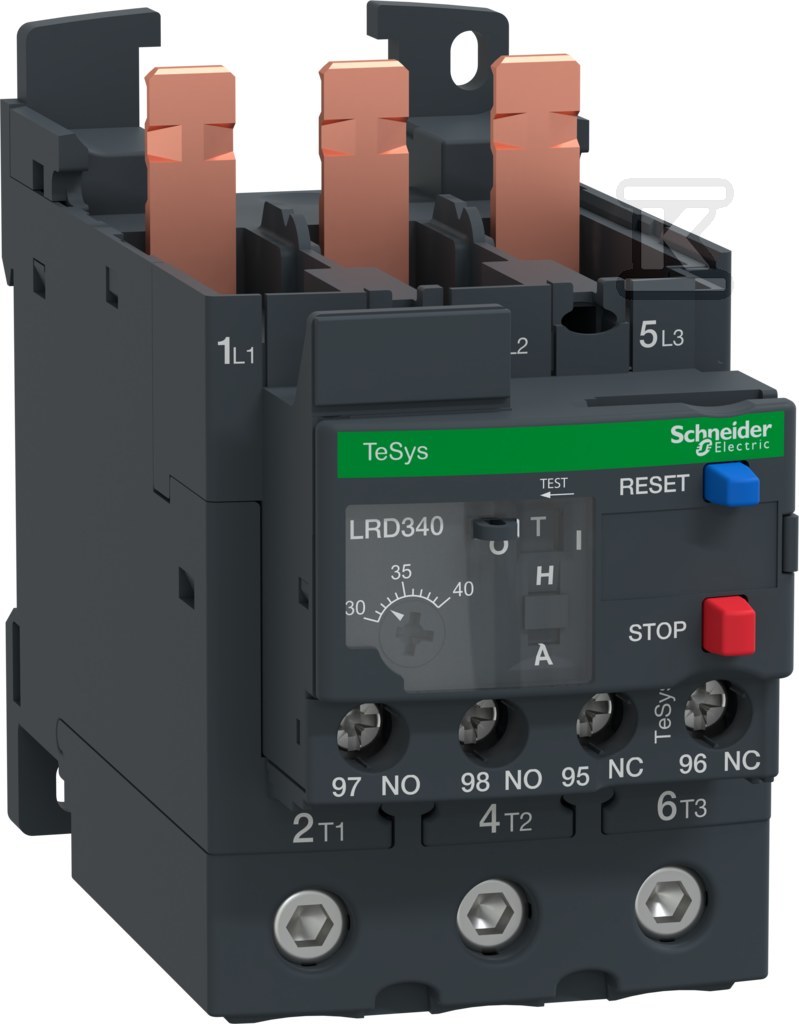

Termički relej preopterećenja, TeSys Deca, 30-40A, klasa 10, kutijasti terminali LRD340

Zaštita motora u AC i DC mrežama - termobimetalni relej TeSys LRD340

Relej za zaštitu od preopterećenja LRD340 iz TeSys Deca porodice štiti električne motore i naizmenične strujne krugove od posledica preopterećenja. Odlikuje se opsegom podešavanja struje 30…40 A i klasom okidanja 10A u skladu sa standardom IEC 60947-4-1 - što znači vreme delovanja ispod deset sekundi pri sedmostruku nominalnoj struji. Uređaj sarađuje direktno sa kontaktorima LC1D40A, LC1D50A i LC1D65A, koji se montiraju ispod njega ili pored na TH35 šini.

Zaštitne funkcije

Relej realizuje četiri osnovne funkcije: preopterećenje (nadgleda struju opterećenja), gubitak faze (detektuje nedostatak jedne faze dok ostale ostaju pod naponom, prag delovanja je oko 130 % podešene struje Ir), predugo pokretanje i preopterećenje blokiranog rotora. Uređaj je temperaturno kompenzovan u opsegu −20…+60 °C, tako da se karakteristika delovanja ne menja značajno pod uticajem temperature okoline.

Na prednjem panelu nalaze se dva dugmeta: crveno - stop / ručno poništavanje nakon okidanja, i plavo - prekidač između ručnog i automatskog resetovanja. Nakon kvara, signalni kontakt informiše kontrolni sistem o stanju kvara - što je korisno pri integraciji sa PLC kontrolerima.

Električno povezivanje

Strujni krug koristi vijčane terminale tipa EverLink BTR, koji omogućavaju povezivanje jednostrukih ili višežilnih provodnika poprečnog preseka 1…35 mm² bez kablovskih završetaka (moment zatezanja 5 N·m). Kontrolni krug podržava provodnike 1…2,5 mm² pri momentu od 1,7 N·m.

Dimenzije kućišta su 70 × 55 × 123 mm, masa 0,375 kg, stepen zaštite IP20 - zahteva montažu unutar razvodnih ormana.

Standardi, sertifikati i uslovi rada

Uređaj ispunjava zahteve EN/IEC 60947-4-1 i EN/IEC 60947-5-1, poseduje sertifikate UL 508, CSA C22.2 No 14 (Severna Amerika), CCC (Kina) i EAC (Evroazijska ekonomska unija). ATEX INERIS odobrenje omogućava upotrebu u zonama opasnim od eksplozije, a pomorski sertifikati DNV-GL i LROS Lloyd's Register omogućavaju instalaciju na brodovima i offshore platformama.

Nominalni napon izolacije iznosi 690 V AC za glavni krug (600 V prema CSA/UL), udarna otpornost je 6 kV. Radna temperatura −20…+60 °C bez deratinga.

Okruženje i garancija

Proizvod je označen Green Premium etiketom: nema supstanci obuhvaćenih RoHS direktivom iznad deklarisanog praga, nema žive niti toksičnih teških metala, nema SVHC supstanci iznad REACH limita. Dostupan je ekološki profil proizvoda (PEP) i uputstvo za krajnje odlaganje.

Garancija proizvođača iznosi 18 meseci.
