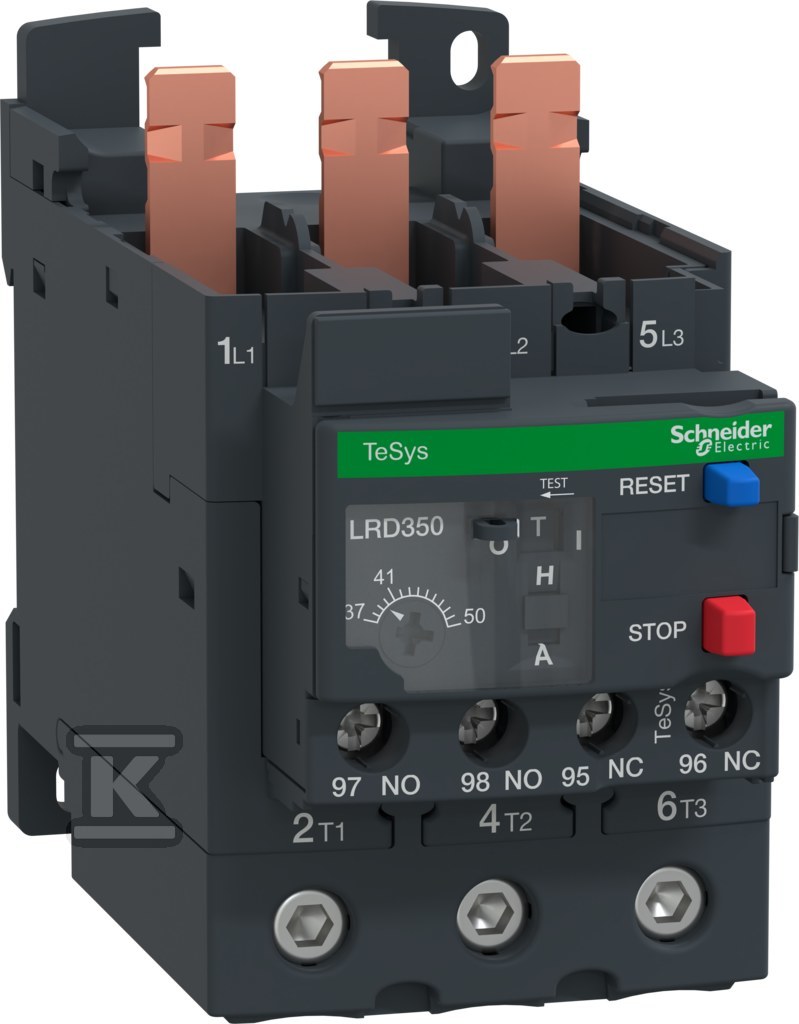

Toplotni relej za preopterećenje, TeSys Deca, 37-50A, klasa 10, blok terminali LRD350

Zaštita motora srednje snage u zahtevnim instalacijama

Relaj za zaštitu od preopterećenja LRD350 iz serije TeSys Deca je termobimetalni uređaj za zaštitu električnih motora od posledica preopterećenja. Opseg podešavanja struje 37…50 A omogućava primenu u zaštiti pogona snage od oko 18 do 25 kW pri trofaznom napajanju 400 V - što je tipično za ventilatore, vodene pumpe, kompresore ili tračne transportere u industrijskim instalacijama.

Uređaj sarađuje direktno sa kontaktorima LC1D40A, LC1D50A i LC1D65A - montira se ispod njih kao produžni modul. Na taj način instalacija zauzima minimalan prostor u upravljačkom ormaru. Ugrađeni pomoćni kontakti 1NO + 1NC omogućavaju integraciju sa upravljačkim sistemom - NO kontakt signalizira stanje aktivacije, dok NC kontakt blokira ponovno uključivanje dok se ne izvrši reset.

Radni parametri i konstrukcija

Maksimalni radni napon iznosi 690 V AC pri frekvenciji mreže 0…400 Hz, što omogućava primenu kako u standardnim industrijskim instalacijama od 50 Hz, tako i u zahtevnijim okruženjima. Prag isključenja je postavljen na 1,14 ±0,06 Ir u skladu sa normom IEC 60947-4-1 - uređaj reaguje kada radna struja premaši oko 114% podešene vrednosti.

Strujna kola su opremljena EverLink BTR vijčanim priključcima koji omogućavaju povezivanje jednostrungih ili savitljivih provodnika (sa ili bez završnih klema) poprečnog preseka 1…35 mm². Moment stezanja za strujno kolo je 5 N·m, što osigurava trajan i siguran električni kontakt. Upravljačka kola se realizuju preko vijčanih terminala koji primaju provodnike 1…2,5 mm² - ovde je moment 1,7 N·m.

Dimenzije su 70 × 55 × 123 mm uz masu od svega 0,375 kg. Kompaktna konstrukcija olakšava raspoređivanje u ormarima sa ograničenim prostorom.

Zaštitne i operativne funkcije

Klasa isključenja 10A označava vremensku karakteristiku rada prilagođenu kavezima motora - uređaj se neće isključiti tokom normalnog startovanja (do ~10 sekundi), ali efikasno štiti kod dugotrajnog preopterećenja. Dodatno, LRD350 detektuje gubitak faze: kada dve faze premaše prag isključenja (130% Ir), treća faza uzrokuje trenutnu aktivaciju čak i pri nižem opterećenju.

Resetovanje se vrši na dva načina - ručno putem plavog dugmeta na kućištu ili automatski nakon hlađenja termobimetalnog elementa. Automatski reset omogućava brz povratak u rad bez intervencije operatera.

Kompensacija temperature radi u opsegu -20…60°C, tako da karakteristika ne varira usled promena temperature okoline - što je važno kod instalacija u proizvodnim halama ili mašinskim prostorijama.

Norme, sertifikati i uslovi eksploatacije

Proizvod ispunjava zahteve međunarodnih normi:

Norma	Opseg
IEC 60947-4-1	Uređaji za upravljanje i zaštitu motora
IEC 60947-5-1	Pomoćni kontakti
UL 60947-4-1 / CSA C22.2 No 60947	Američka/kanadska sertifikacija
EN/IEC	Evropska sertifikacija

Mehanička otpornost obuhvata šokove do 15 Gn tokom 11 ms i vibracije do 4 Gn - norma IEC 60068. Stepen zaštite kućišta je IP20, što znači zaštitu od dodira prstima i od čvrstih stranih tela >ø12,5 mm; međutim, nije namenjen za rad u uslovima intenzivnog prašinjenja ili prskanja bez dodatnog kućišta.

Relaj poseduje pomorske sertifikate (DNV-GL, RMRS, LROS) kao i odobrenje ATEX INERIS, što omogućava njegovu primenu i u zonama opasnim od eksplozije.

Proizvod je obuhvaćen Green Premium oznakom - deklaracija o usklađenosti sa direktivama RoHS i REACH, kao i odsustvo žive i teških metala potvrđeno dokumentacijom proizvođača.
