W świecie instalacji RTV/SAT kable koncentryczne stanowią podstawowe medium transmisyjne, zapewniające niezawodny przepływ sygnałów między antenami a odbiornikami. Jako liderzy w dystrybucji rozwiązań instalacyjnych, w Onninen doskonale rozumiemy, jak kluczowe znaczenie ma prawidłowy dobór i zastosowanie tych przewodów. Z naszego wieloletniego doświadczenia wynika, że właściwa znajomość budowy i właściwości kabli koncentrycznych bezpośrednio przekłada się na jakość odbioru i trwałość całej instalacji.
Współosiowa konstrukcja kabli koncentrycznych, wynaleziona przez Olivera Heaviside'a w 1880 roku, do dziś pozostaje standardem w branży telekomunikacyjnej. W asortymencie Onninen znajdziesz kable koncentryczne renomowanych producentów, które sprawdzą się zarówno w prostych instalacjach domowych, jak i w zaawansowanych systemach przemysłowych.
Sprawdź kable koncentryczne w hurtowni Onninen

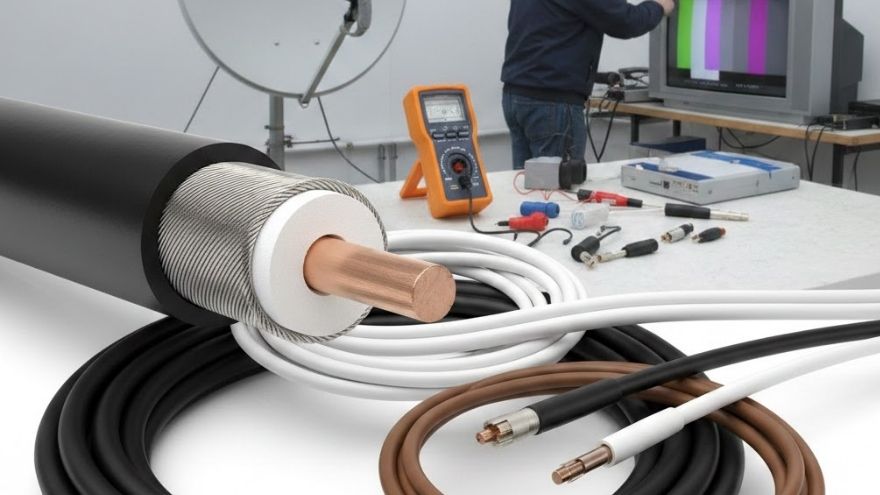

Budowa i konstrukcja kabli koncentrycznych
Struktura kabla koncentrycznego opiera się na współosiowym układzie przewodników, gdzie wszystkie elementy przewodzące są ułożone wzdłuż tej samej osi geometrycznej. Ta precyzyjna geometria zapewnia stałą impedancję na całej długości przewodu, co jest kluczowe dla jakości transmisji sygnałów.
Podstawowe elementy konstrukcyjne
| Element | Materiał | Funkcja |
|---|---|---|
| Przewód wewnętrzny | Miedź, stal miedziowana | Przesyłanie sygnału |
| Izolacja wewnętrzna (dielektryk) | Polietylen spieniony/lity | Oddzielenie przewodników |
| Ekran zewnętrzny | Oplot miedziany + folia aluminiowa | Ochrona przed zakłóceniami |
| Powłoka zewnętrzna | PVC, PE, tworzywo bezhalogenowe | Ochrona mechaniczna |
Przewód wewnętrzny wykonany jest przeważnie z miedzi wysokiej czystości, dostępnej jako jednodrutowy rdzeń lub wielodrutowa linka. Dzięki zjawisku naskórkowego przepływu prądu wysokiej częstotliwości, coraz częściej stosuje się również przewody bimetalowe, takie jak stalowo-miedziowane, które łączą wytrzymałość mechaniczną stali z doskonałą przewodność miedzi.
Izolacja wewnętrzna, zwana dielektrykiem, decyduje o impedancji falowej kabla. Najczęściej wykorzystuje się polietylen w wersji litej lub spienionej. Struktura spieniona zapewnia niższą przenikalność dielektryczną, co przekłada się na lepsze parametry transmisyjne.
Impedancja falowa - klucz do dopasowania systemu
Impedancja falowa to fundamentalny parametr każdego kabla koncentrycznego, określający jego oporność falową dla przesyłanych sygnałów. W instalacjach RTV/SAT stosuje się głównie dwa standardy impedancji:
75 Ω - standard dla instalacji telewizyjnych, satelitarnych i systemów audio-video
50 Ω - stosowany w radiokomunikacji, sieciach komputerowych i aplikacjach przemysłowych
Wybór właściwej impedancji ma kluczowe znaczenie dla minimalizacji odbić sygnału i zachowania jego integralności. Niedopasowanie impedancji między kablem a podłączonymi urządzeniami prowadzi do strat mocy i pogorszenia jakości sygnału.
Wpływ konstrukcji na impedancję
Impedancja falowa kabla koncentrycznego zależy od trzech głównych czynników: średnicy przewodu wewnętrznego, średnicy przewodu zewnętrznego oraz względnej przenikalności dielektrycznej izolacji. Ze względu na standaryzację wymiarów osprzętu, głównym sposobem regulacji impedancji jest zmiana materiału dielektrycznego lub spienianie jego struktury.
Rodzaje kabli koncentrycznych według zastosowań
W naszej ofercie w Onninen znajdziesz szeroką gamę kabli telekomunikacyjnych, dostosowanych do różnych wymagań instalacyjnych. Każdy typ kabla koncentrycznego został zaprojektowany z myślą o konkretnych zastosowaniach.
RG-6 - uniwersalny standard instalacji RTV/SAT
Kabel RG-6 to obecnie najpopularniejszy wybór w instalacjach telewizyjnych i satelitarnych. Charakteryzuje się impedancją 75 Ω i średnicą zewnętrzną około 6,9 mm. Dzięki grubszemu przewodowi wewnętrznemu (średnica 1,02-1,13 mm) zapewnia doskonałe parametry tłumiennościowe, szczególnie w zakresie wysokich częstotliwości do 3 GHz.
- Zastosowania: instalacje satelitarne, telewizja kablowa DVB-C, naziemna DVB-T/T2
- Maksymalna odległość transmisji: do 300 metrów
- Zalety: niska tłumienność, wysokie ekranowanie, odporność na zakłócenia
RG-59 - tradycyjny wybór dla systemów CCTV
Mimo mniejszej średnicy zewnętrznej (około 6,16 mm), kabel RG-59 nadal znajduje szerokie zastosowanie w systemach monitoringu i aplikacjach o niższych wymaganiach częstotliwościowych. Jest optymalnym rozwiązaniem dla instalacji CCTV oraz krótkodystansowych połączeń wideo.
- Zastosowania: systemy CCTV, telewizja przemysłowa, krótkie instalacje wewnętrzne
- Maksymalna odległość transmisji: do 230 metrów
- Zalety: elastyczność, łatwość montażu, konkurencyjna cena
Triset-113 - premium rozwiązanie dla wymagających instalacji
Kabel Triset-113 reprezentuje najwyższą jakość w segmencie przewodów koncentrycznych 75 Ω. Wyposażony w miedzianą żyłę o średnicy 1,13 mm oraz podwójne ekranowanie (folia + oplot), zapewnia parametry klasy A+ według norm europejskich.
- Zastosowania: instalacje zbiorcze, długie ciągi kablowe, systemy wymagające najwyższej jakości
- Pokrycie oplotem: minimum 81%
- Zalety: bardzo niska tłumienność, doskonałe dopasowanie, długowieczność
Kable 50 Ω w zastosowaniach specjalistycznych
Chociaż instalacje RTV/SAT wykorzystują głównie kable 75 Ω, kable o impedancji 50 Ω znajdują zastosowanie w specjalistycznych aplikacjach branży instalacyjnej, które obsługujemy w Onninen.
Charakterystyczne typy kabli 50 Ω
- RG-58: uniwersalny kabel do zastosowań w systemach komunikacji przemysłowej
- RG-174: cienki, elastyczny kabel do aplikacji wewnętrznych w zakresie do 6 GHz
- H1000: profesjonalny kabel do anten i systemów mobilnej komunikacji
Kable 50 Ω oferują lepsze przenoszenie mocy niż ich odpowiedniki 75 Ω, co czyni je idealnymi do zastosowań gdzie wymagane jest przesyłanie sygnałów o większej amplitudzie.
Systemy ekranowania - ochrona przed zakłóceniami
Skuteczność ekranowania kabli koncentrycznych ma bezpośredni wpływ na jakość przesyłanego sygnału. W asortymencie Onninen dostępne są kable z różnymi systemami ekranowania, dostosowanymi do specyficznych wymagań środowiska instalacyjnego.
Rodzaje ekranowania
| Typ ekranu | Konstrukcja | Skuteczność | Zastosowanie |
|---|---|---|---|
| Pojedynczy oplot | Miedziane druty plecione | 60-80% | Instalacje wewnętrzne |
| Folia + oplot | Folia Al + oplot Cu | 85-95% | Instalacje standard |
| Podwójny oplot | Dwa oploty miedziane | 95-98% | Środowiska z dużymi zakłóceniami |
| Trishield | Folia + oplot + folia | 90-95% | Instalacje zewnętrzne |
Jakość transmisji sygnału zwiększa się wraz ze wzrostem gęstości oplotu. W systemach CCTV zalecamy stosowanie kabli z oplotem miedzianym o pokryciu minimum 95%, natomiast w instalacjach satelitarnych wystarczające może być pokrycie na poziomie 80% przy zastosowaniu folii aluminiowej.
Parametry techniczne i charakterystyki
Przy doborze kabli koncentrycznych kluczowe znaczenie mają parametry techniczne, które bezpośrednio wpływają na jakość i zasięg transmisji. W Onninen oferujemy kompleksowe doradztwo techniczne w zakresie doboru optymalnych parametrów kabla.
Tłumienność - kluczowy parametr jakościowy
Tłumienność określa osłabienie sygnału na jednostkę długości kabla. Im niższa wartość tłumienności, tym lepsze właściwości transmisyjne przewodu. Wartość ta wzrasta wraz z częstotliwością sygnału.
- RG-6: około 16,5 dB/100m przy 200 MHz
- RG-59: około 20 dB/100m przy 200 MHz
- Triset-113: około 14 dB/100m przy 200 MHz
Pasmo przenoszenia
Współczesne kable koncentryczne muszą obsługiwać szerokie pasmo częstotliwości - od sygnałów prądu stałego (0 Hz) aż do kilkunastu gigaherców. To wymaganie wynika z rozwoju technologii cyfrowych i systemów wysokiej rozdzielczości.
Zastosowania kabli koncentrycznych w praktyce
Z naszego doświadczenia w Onninen wynika, że prawidłowy dobór kabla koncentrycznego do konkretnego zastosowania ma kluczowe znaczenie dla funkcjonalności całej instalacji. Prezentujemy najczęstsze zastosowania wraz z rekomendowanymi rozwiązaniami.
Instalacje satelitarne DVB-S/S2
W instalacjach satelitarnych wymagane są kable o impedancji 75 Ω zdolne do pracy w zakresie częstotliwości do 2,4 GHz. Kluczowe jest również przenoszenie napięć sterujących dla LNB (13V/18V) oraz sygnałów DiSEqC.
- Polecane typy: RG-6, Triset-113
- Wymagania specjalne: odporność na warunki atmosferyczne, niskie tłumienie w paśmie Ku
- Maksymalne długości: RG-6 do 100m, Triset-113 do 150m
Systemy telewizji przemysłowej CCTV
Aplikacje CCTV stawiają specyficzne wymagania dotyczące przewodzenia sygnałów wideo oraz zasilania kamer. W asortymencie Onninen znajdziesz kable dostosowane do tych zastosowań.
- Polecane typy: RG-59, kable kombinowane z zasilaniem
- Wymagania: stabilność parametrów, odporność na zakłócenia przemysłowe
- Maksymalne długości: do 230m dla sygnału analogowego
Instalacje telewizji naziemnej DVB-T/T2
Telewizja naziemna wymaga kabli o doskonałych parametrach ekranowania ze względu na wrażliwość
sygnałów cyfrowych na zakłócenia.
- Polecane typy: RG-6 z podwójnym ekranem, Triset-113
- Wymagania: skuteczność ekranowania minimum 85%
- Częstotliwości pracy: 174-230 MHz (III), 470-790 MHz (IV/V)
Montaż i układanie kabli koncentrycznych
Prawidłowy montaż kabli koncentrycznych ma równie istotne znaczenie jak ich właściwy dobór. Nasz zespół ekspertów w Onninen wypracował najlepsze praktyki instalacyjne, które gwarantują długowieczność i niezawodność systemów.
Podstawowe zasady układania
- Promień gięcia: minimum 5-krotność średnicy zewnętrznej dla instalacji wewnętrznych, 10-krotność dla zewnętrznych
- Temperatura układania: PVC: 0°C do 50°C, PE: -20°C do 50°C
- Zabezpieczenie przed wilgocią: szczególnie ważne w instalacjach zewnętrznych
- Unikanie pętli: każda niepotrzebna pętla pogarsza parametry instalacji
Zasady prowadzenia kabli
Kabel koncentryczny nie może być nadmiernie naprężany ani zginany poza dopuszczalne granice. W instalacjach zewnętrznych należy zapewnić odpowiednie mocowania, które nie uszkodzą struktury przewodu.
- Unikaj prowadzenia kabla w pobliżu źródeł ciepła
- Zabezpiecz przed działaniem czynników atmosferycznych
- Nie łącz kabli bez konieczności - każde połączenie to dodatkowe tłumienie
- Stosuj odpowiednie złącza kompresyjne dla danego typu kabla
Nowoczesne rozwiązania w ofercie Onninen
ako lider rynku instalacyjnego, nieustannie poszerzamy nasz asortyment o najnowsze rozwiązania technologiczne w zakresie kabli koncentrycznych. W ofercie Onninen znajdziesz przewody dostosowane do współczesnych wymagań instalacji cyfrowych.
Kable żelowane dla instalacji zewnętrznych
Kable z wypełnieniem żelowym zapewniają doskonałą ochronę przed wnikaniem wilgoci, co czyni je idealnymi do instalacji zewnętrznych i podziemnych. Specjalna formuła żelu chroni przewody przez dekady eksploatacji.
Rozwiązania bezhalogenowe
W odpowiedzi na rosnące wymagania bezpieczeństwa pożarowego, w naszej ofercie dostępne są kable koncentryczne bezhalogenowe klasy B2ca. Spełniają one najostrzejsze normy budowlane dotyczące instalacji w budynkach użyteczności publicznej.
Systemy kablowe Quad i Quinto
Dla instalacji zbiorczych oferujemy systemy wielożyłowe - kable Quad (4 żyły) i Quinto (5 żył), które znacząco upraszczają montaż instalacji w budynkach wielorodzinnych i obiektach komercyjnych.
Nasze oddziały w całej Polsce zapewniają dostępność produktów od ręki oraz profesjonalne doradztwo techniczne. Zespół specjalistów Onninen pomoże w doborze optymalnego rozwiązania dla każdego projektu instalacyjnego.
Przyszłość instalacji koncentrycznych
Mimo dynamicznego rozwoju technologii światłowodowych, kable koncentryczne pozostają fundamentem większości instalacji RTV/SAT. Ich uniwersalność, niezawodność i stosunkowo prosta instalacja sprawiają, że będą one wykorzystywane jeszcze przez wiele lat.
W Onninen śledzimy trendy technologiczne i dostosowujemy naszą ofertę do zmieniających się potrzeb rynku. Inwestujemy w szkolenia naszych ekspertów oraz współpracę z wiodącymi producentami, aby zapewnić instalatorom dostęp do najlepszych rozwiązań.
Prawidłowo dobrane i zamontowane kable telekomunikacyjne z oferty Onninen gwarantują wieloletnią, bezawaryjną pracę instalacji. To inwestycja w jakość, która zwraca się przez lata stabilnego funkcjonowania systemów RTV/SAT.
1. Jaka jest różnica między kablami RG-6 a RG-59?
RG-6 ma grubszą żyłę wewnętrzną (1,02-1,13 mm) i lepsze parametry tłumiennościowe niż RG-59. RG-6 sprawdza się w instalacjach satelitarnych i długich ciągach kablowych, podczas gdy RG-59 jest optymalny dla systemów CCTV i krótszych połączeń. RG-6 zapewnia transmisję do 300m, a RG-59 do 230m przy sygnale kolorowym.
2. Dlaczego instalacje RTV/SAT używają kabli 75 Ω, a nie 50 Ω?
Impedancja 75 Ω została ustanowiona jako standard dla aplikacji wideo i telewizyjnych. Zapewnia ona optymalne dopasowanie do urządzeń RTV/SAT oraz minimalne tłumienie sygnału na długich odległościach. Kable 50 Ω są używane w radiokomunikacji i sieciach danych, gdzie priorytetem jest przenoszenie większej mocy sygnału.
3. Jak sprawdzić jakość kabla koncentrycznego przed zakupem?
Sprawdź grubość żyły wewnętrznej (minimum 1 mm dla instalacji RTV/SAT) oraz gęstość oplotu ekranującego. Jakościowy kabel ma miedzianą żyłę wewnętrzną, gęsty oplot (minimum 80% pokrycia) oraz właściwe oznaczenia parametrów na powłoce. Unikaj kabli ze stalową żyłą miedziowaną w instalacjach wymagających wysokiej jakości sygnału.
4. Czy można układać kabel koncentryczny bezpośrednio w tynku?
Nie zaleca się układania kabla koncentrycznego bezpośrednio w tynku bez ochrony. Najlepszym rozwiązaniem jest prowadzenie kabla w peszlach lub rurkach instalacyjnych o średnicy minimum 25 mm. Umożliwia to przyszłe serwisowanie oraz zapobiega uszkodzeniom mechanicznym podczas prac budowlanych.
5. Jakie są maksymalne długości kabli koncentrycznych w instalacjach RTV/SAT?
Maksymalne długości zależą od typu kabla i wymaganej jakości sygnału. RG-6 zapewnia stabilną transmisję do 300m, RG-59 do 230m, a Triset-113 nawet do 400m przy zachowaniu odpowiedniej jakości. W instalacjach satelitarnych praktyczny limit wynosi 100-150m ze względu na spadki napięcia zasilającego LNB.
- RG-6: do 300m (DVB-T/C), do 100m (SAT)
- RG-59: do 230m (CCTV), do 150m (DVB-T)
- Triset-113: do 400m (wszystkie aplikacje)
6. Co oznacza skuteczność ekranowania w kablach koncentrycznych?
Skuteczność ekranowania określa zdolność kabla do ochrony przed zakłóceniami zewnętrznymi, wyrażana w decybelach. Wyższa wartość oznacza lepszą ochronę - dla instalacji CCTV wymagane minimum 95% pokrycia oplotem, dla instalacji satelitarnych wystarczy 80% przy zastosowaniu folii aluminiowej. Podwójne ekranowanie (folia + oplot) zapewnia skuteczność 85-95%.
