Czy stycznik jest urządzeniem działającym na tej samej zasadzie co przekaźnik – ma on za zadanie pośredniczyć w załączaniu i wyłączaniu obwodów elektrycznych, ale zdecydowanie nie jest bezpiecznikiem. To fundamentalne pytanie często pojawia się wśród instalatorów, szczególnie podczas doboru aparatury dla instalacji przemysłowych. Zrozumienie różnic między tymi urządzeniami jest kluczowe dla prawidłowego projektowania i eksploatacji systemów elektrycznych.
Choć oba urządzenia mogą wystąpić w tym samym obwodzie elektrycznym, pełnią zupełnie odmienne funkcje. Styczniki służą przede wszystkim załączaniu urządzeń wykonawczych o dużym prądzie. Mają z reguły masywne styki, odporne na duży prąd, oraz na wypalenie przy przełączaniu obwodów z indukcyjnością, podczas gdy bezpieczniki pełnią kluczową funkcję ochrony instalacji elektrycznej przed przeciążeniami i zwarciami.
Sprawdź aparaturę elektryczną w hurtowni Onninen

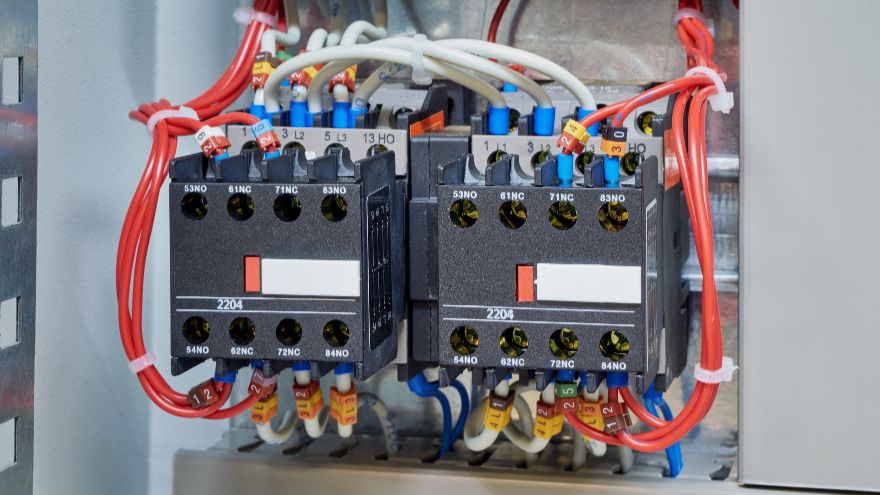

Czym jest stycznik - funkcje i zastosowanie w automatyce
Stycznik – elektryczny łącznik mechanizmowy, przestawiany w sposób inny niż ręczny, o tylko jednym położeniu spoczynkowym styków ruchomych, zdolny do załączania, wyłączania i przewodzenia prądu w normalnych warunkach pracy obwodu, a także przy przeciążeniach. W praktyce instalacyjnej stycznik stanowi kluczowy element systemów automatyki, umożliwiający zdalne sterowanie dużymi obciążeniami.
Budowa i zasada działania stycznika
W uproszczeniu stycznik składa się z cewki, styków roboczych (głównych) oraz ze styków dodatkowych/pomocniczych. Zasada działania stycznika polega na doprowadzeniu napięcia sterującego do uzwojenia cewki stycznika. Przepływ prądu w uzwojeniu cewki stycznika powoduje powstawanie pola magnetycznego w nieruchomym rdzeniu.
- Cewka elektromagnetyczna - element sterujący zasilany napięciem 24V, 110V, 230V lub 400V
- Styki główne - przewodzą prąd do odbiornika, najczęściej trójfazowe
- Styki pomocnicze - służą do przekazywania informacji o stanie stycznika
- Obudowa ochronna - zapewnia bezpieczeństwo eksploatacji
Parametry techniczne i zastosowania
Styczniki przeznaczone są do przełączania dużych prądów w obwodach elektroenergetycznych. Umożliwiają obwodom sterującym przełączanie dużych obciążeń, takich jak silniki elektryczne, systemy oświetleniowe i maszyny przemysłowe. Styczniki wyróżniają się w zastosowaniach wysokoprądowych, zwykle w zakresie od dziesiątek do tysięcy amperów. Są zbudowane z wytrzymałych materiałów i wytrzymałych styków, aby sprostać wymaganiom dużych prądów.
| Parametr | Zakres typowy | Zastosowanie |
|---|---|---|
| Prąd znamionowy | 9A - 1000A | Silniki, oświetlenie, grzałki |
| Napięcie cewki | 24V - 400V AC/DC | Sterowanie automatyczne |
| Częstość łączeń | Do 30 mln cykli | Automatyka przemysłowa |
Bezpiecznik - ochrona przed przeciążeniami i zwarciami
Bezpiecznik topikowy. Odcina on obwód prądu w przypadku wystąpienia zwarć i przeciążeń. W przeciwieństwie do stycznika, bezpiecznik jest urządzeniem ochronnym jednorazowego użytku (w przypadku topikowych) lub wielorazowego (wyłączniki nadmiarowo-prądowe).
Typy bezpieczników i ich charakterystyki
Są różne rodzaje bezpieczników topikowych i mają one oznaczenia składające się z małej i dużej litery. Mała opisuje zdolność wyłączenia się topika, a duża rodzaj urządzenia, dla którego topik jest przeznaczony. „a" oznacza, że bezpiecznik działa niepełnozakresowo, chroniąc instalację jedynie przed skutkami nagłych zwarć, a „g" – że bezpiecznik działa pełnozakresowo, chroniąc instalację zarówno przed skutkami nagłych zwarć, jak i przeciążeń.
- Bezpieczniki gG - pełnozakresowe, ochrona przed zwarciami i przeciążeniami
- Bezpieczniki aM - niepełnozakresowe, tylko ochrona zwarciowa silników
- Bezpieczniki gM - specjalne dla obwodów silnikowych
- Wyłączniki nadmiarowo-prądowe - wielorazowe, charakterystyki B, C, D
Zasada działania ochrony bezpiecznikowej
Najbardziej znaną charakterystyką bezpiecznika jest charakterystyka czasowo-prądowa, przedstawiająca czas działania t w funkcji prądu I. Jest to charakterystyka zależna, typowa dla aparatów o cieplnej zasadzie działania: im większy prąd, tym krótszy czas działania. Obwód zostaje przerwany na skutek intensywnego rozgrzania topika, który – jak sama nazwa wskazuje – zaczyna się wówczas topić.
Kluczowe różnice między stycznikiem a bezpiecznikiem
Fundamentalne różnice między tymi urządzeniami dotyczą ich podstawowej funkcji w instalacji elektrycznej :
Funkcja w obwodzie elektrycznym
Przekaźnik załącza sygnały sterujące. A stycznik załącza elementy wykonawcze, podczas gdy bezpiecznik zawsze pełni funkcję ochronną. Główna różnica między przekaźnikiem a stycznikiem polega na tym, że styczniki służą do załączania obwodów głównych (np. silników), natomiast przekaźniki mają za zadanie łączenie obwodów pomocniczych.
| Aspekt | Stycznik | Bezpiecznik |
|---|---|---|
| Funkcja podstawowa | Łączenie/rozłączanie obwodów | Ochrona przed przeciążeniami |
| Sposób działania | Sterowanie elektromagnetyczne | Reakcja na nadmierny prąd |
| Możliwość resetowania | Wielokrotne użycie | Jednorazowy/wielokrotny |
| Czas reakcji | Natychmiastowy (ms) | Zależny od charakterystyki |
Współpraca w instalacjach elektrycznych
W profesjonalnych instalacjach rozłącznik-RCD-stycznik-bezpiecznik typu S-odbiornik to typowa kolejność aparatury. Nie, bo to jest zabezpieczenie całego obwodu. Odłączasz przewód z jego wyjścia i dajesz na wyjście stycznika, wolne wyjście z bezpiecznika łączysz przewodem z wejściem stycznika.
W ofercie professional znajdziesz szeroką gamę aparatury elektrycznej - od podstawowych bezpieczników po zaawansowane rozdzielnice i obudowy dla najbardziej wymagających instalacji.
Dobór aparatury - kiedy stosować stycznik, a kiedy bezpiecznik
Prawidłowy dobór aparatury wymaga zrozumienia specyficznych potrzeb instalacji . Jednak zastosowaniem się różnią, bo styczniki stosuje się przy większych mocach niż przekaźniki, a bezpieczniki zawsze tam, gdzie wymagana jest ochrona przeciw prądowa.
Kryteria wyboru stycznika
- Moc odbiornika - silniki powyżej 3 kW wymagają stycznika
- Częstość łączeń - automatyzacja procesów przemysłowych
- Zdalne sterowanie - systemy BMS, automatyka budynkowa
- Bezpieczeństwo pracy - STOP awaryjny, systemy bezpieczeństwa
Zastosowanie bezpieczników ochronnych
Obwody silnikowe ze stycznikami i przekaźnikami przeciążeniowymi zabezpiecza się wkładkami aM, gM lub gG. Każdy obwód musi być właściwie zabezpieczony niezależnie od zastosowanych łączników.
- Ochrona zwarciowa - bezpieczniki aM dla silników
- Ochrona przeciążeniowa - bezpieczniki gG dla odbiorników ogólnych
- Selektywność - dobór charakterystyk dla współpracy z innymi zabezpieczeniami
- Koordynacja - współpraca z przekaźnikami termicznymi
Praktyczne przykłady zastosowań
W instalacji zasilającej silnik 15 kW :
- Bezpiecznik główny gG 32A - ochrona linii zasilającej
- Stycznik 25A - łączenie/rozłączanie silnika
- Przekaźnik termiczny - ochrona przed przeciążeniem
- Styki pomocnicze - sygnalizacja stanu do sterownika
Błędy w doborze i montażu - jak ich unikać
Nieprawidłowe zrozumienie funkcji stycznika i bezpiecznika prowadzi do poważnych błędów projektowych . Najczęstsze problemy dotyczą próby zastąpienia jednego urządzenia drugim lub niewłaściwego doboru parametrów.
Typowe błędy instalacyjne
- Pomijanie bezpiecznika w obwodzie ze stycznikiem
- Niewłaściwa kolejność aparatury w rozdzielni
- Złe dobory prądowe - przekroczenie parametrów znamionowych
- Brak koordynacji zabezpieczeń - selektywność działania
Zalecenia ekspertów instalacyjnych
Profesjonalne systemy wymagają kompleksowego podejścia do doboru aparatury . Styczniki są zbudowane tak, aby wytrzymać ciągłą pracę bez przegrzania lub nieprawidłowego działania. Mogą wytrzymać długie okresy pracy, dzięki czemu nadają się do zastosowań, w których obciążenie musi być stale zasilane.
W naszej ofercie znajdziesz sprawdzone rozwiązania od renomowanych producentów, które gwarantują niezawodność i długotrwałą eksploatację. Szeroki wybór aparatury elektrycznej pozwala na precyzyjne dopasowanie do wymagań każdej instalacji.
Najczęściej zadawane pytania
Czy stycznik może zastąpić bezpiecznik w instalacji?
Nie, stycznik nie może zastąpić bezpiecznika ponieważ pełni inną funkcję. Stycznik służy do łączenia i rozłączania obwodów, podczas gdy bezpiecznik chroni przed przeciążeniami i zwarciami. Każdy obwód ze stycznikiem musi posiadać dodatkowo właściwe zabezpieczenie przeciw prądowe.
Jaka jest podstawowa różnica między stycznikiem a bezpiecznikiem?
Stycznik to łącznik sterowany elektromagnetycznie do włączania i wyłączania odbiorników, działający wielokrotnie. Bezpiecznik to element ochronny, który przerywa obwód przy przekroczeniu prądu znamionowego. Pierwszy kontroluje przepływ prądu, drugi chroni przed jego nadmiarem.
Czy w obwodzie ze stycznikiem potrzebny jest bezpiecznik?
Tak, każdy obwód ze stycznikiem musi być zabezpieczony odpowiednim bezpiecznikiem lub wyłącznikiem nadmiarowo-prądowym. Typically stosuje się bezpieczniki typu aM lub gM dla obwodów silnikowych, a gG dla odbiorników ogólnego przeznaczenia. Bezpiecznik chroni zarówno stycznik jak i odbiornik przed skutkami zwarć.
Jak dobrać bezpiecznik do obwodu ze stycznikiem?
Prąd znamionowy bezpiecznika powinien być dobrany do prądu odbiornika nie zaś do stycznika. Dla silników stosuje się bezpieczniki aM o prądzie 1,5-2,5 raza większym od prądu znamionowego silnika. Dla odbiorników rezystancyjnych wybiera się bezpieczniki gG o prądzie nieznacznie większym od prądu roboczego.
Który element jest bardziej kosztowny w eksploatacji - stycznik czy bezpiecznik?
Stycznik ma wyższy koszt początkowy, ale jest wielorazowego użytku i może wykonać nawet 30 milionów cykli łączeń. Bezpieczniki topikowe są tańsze, ale jednorazowe - po przepaleniu wymagają wymiany. W długotrwałej eksploatacji stycznik jest bardziej ekonomiczny przy częstych przełączeniach.
W jakiej kolejności montować bezpiecznik i stycznik?
Standardowa kolejność to: zasilanie - bezpiecznik główny - stycznik - bezpiecznik obwodu - odbiornik. Można też zastosować układ: zasilanie - RCD - stycznik - bezpiecznik - odbiornik. Bezpiecznik zawsze musi być przed odbiornikiem, postojenie stycznika może być dostosowane do wymagań automatyki.
Profesjonalna aparatura dla wymagających instalacji
Zrozumienie różnic między stycznikiem a bezpiecznikiem to fundament profesjonalnej pracy instalatora. Oba urządzenia są niezbędne w nowoczesnych instalacjach elektrycznych, ale pełnią komplementarne, a nie zamienne funkcje. Prawidłowy dobór i współpraca tych elementów gwarantuje bezpieczną i niezawodną eksploatację systemów elektrycznych.
Inwestycja w wysokiej jakości aparaturę od sprawdzonych producentów to gwarancja długotrwałej i bezawaryjnej pracy instalacji. W naszej ofercie znajdziesz kompleksowe rozwiązania - od podstawowych elementów po zaawansowane systemy automatyki, które sprostają wymaganiom najbardziej wymagających projektów instalacyjnych.
Pamiętaj, że każda instalacja to system współdziałających ze sobą elementów. Właściwe zrozumienie ich funkcji i wzajemnych relacji pozwala na projektowanie efektywnych i bezpiecznych rozwiązań elektrycznych, które służą użytkownikom przez długie lata bez problemów eksploatacyjnych.
