Wiele osób myli różnicówkę z bezpiecznikiem, uważając że pełnią identyczne funkcje w instalacji elektrycznej. Nic bardziej mylnego – choć oba urządzenia chronią instalację, ich zadania są zupełnie różne i uzupełniają się nawzajem. Jako dostawca rozwiązań elektrycznych z wieloletnim doświadczeniem, w Onninen często spotykamy się z takimi wątpliwościami podczas konsultacji z naszymi klientami.
Podstawowa różnica między różnicówką a bezpiecznikiem leży w rodzaju zagrożeń, przed którymi chronią. Różnicówka (wyłącznik różnicowo-prądowy) zabezpiecza nas przed porażeniem prądem, podczas gdy bezpiecznik nadprądowy chroni instalację przed przeciążeniem i zwarciem. W nowoczesnych rozdzielnicach oba te elementy współpracują ze sobą, tworząc kompleksowy system ochrony.
Nasz zespół ekspertów w Onninen przygotował szczegółowe wyjaśnienie różnic między tymi urządzeniami, aby pomóc instalatorom i właścicielom domów w zrozumieniu ich roli w bezpiecznej instalacji elektrycznej. Znajdziesz tu praktyczne informacje o zasadach działania, zastosowaniach oraz kryteriach wyboru odpowiednich urządzeń.
Sprawdź różnicówki w hurtowni Onninen
Różnicówka – strażnik bezpieczeństwa przed porażeniem
Różnicówka to wyłącznik różnicowo-prądowy (RCD), którego głównym zadaniem jest ochrona przed porażeniem prądem elektrycznym. Urządzenie monitoruje bilans prądowy w obwodzie – porównuje natężenie prądu wpływającego z prądem wypływającym z instalacji.
W prawidłowo działającej instalacji prąd wpływający przez przewód fazowy musi być równy prądowi powracającemu przez przewód neutralny. Gdy wystąpi różnica powyżej 30 mA (w instalacjach domowych), różnicówka natychmiast odłącza zasilanie. Taka sytuacja może oznaczać, że prąd "ucieka" przez uszkodzoną izolację lub przepływa przez ciało człowieka.
Zasada działania różnicówki
W sercu każdej różnicówki znajduje się przekładnik różnicowy (transformator toroidalny). Przez jego rdzeń prowadzone są przewody fazowe i neutralny. W normalnych warunkach pola magnetyczne wytwarzane przez te przewody znoszą się nawzajem, nie indukując napięcia w uzwojeniu wtórnym.
Gdy wystąpi upływ prądu, równowaga zostaje zachwiana. Przekładnik wykrywa różnicę i wyzwala mechanizm wyłączający. Cały proces trwa kilkadziesiąt milisekund – na tyle szybko, aby zapobiec skutkom porażenia prądem.
| Typ różnicówki | Czułość | Zastosowanie |
|---|---|---|
| Typ AC | 30 mA | Podstawowa ochrona w domach |
| Typ A | 30 mA | Instalacje z urządzeniami elektronicznymi |
| Typ B | 30 mA | Instalacje z falownikami i LED |
W asortymencie Onninen znajdziesz różnicówki renomowanych producentów, dostosowane do różnych typów instalacji domowych i przemysłowych.
Bezpiecznik nadprądowy – obrońca przed przeciążeniem
Bezpiecznik nadprądowy (wyłącznik instalacyjny, potocznie "eska") chroni instalację przed skutkami przeciążenia prądowego i zwarcia. To urządzenie reaguje na nadmierny wzrost natężenia prądu, który może doprowadzić do przegrzania przewodów i pożaru.
Nowoczesne wyłączniki nadprądowe zastąpiły klasyczne bezpieczniki topikowe. Posiadają dwa mechanizmy wyzwalania: elektromagnetyczny (szybkie działanie przy zwarciach) oraz cieplny (wolniejsze działanie przy przeciążeniach). Dzięki temu jeden element zabezpiecza przed różnymi rodzajami awarii.
Charakterystyki wyzwalania bezpieczników
- Charakterystyka B: wyzwalanie przy 3-5x prądu znamionowego – do obwodów oświetleniowych
- Charakterystyka C: wyzwalanie przy 5-10x prądu znamionowego – do obwodów gniazdkowych
- Charakterystyka D: wyzwalanie przy 10-20x prądu znamionowego – do obwodów silnikowych
Oferujemy w Onninen pełną gamę bezpieczników o różnych prądach znamionowych i
charakterystykach, dopasowanych do specyfiki konkretnych obwodów.
Prądy znamionowe w instalacjach domowych
W typowych instalacjach mieszkaniowych stosujemy:
- B10 lub B6 dla obwodów oświetleniowych
- B16 dla standardowych gniazdek
- B20 lub B25 dla obwodów o większym zapotrzebowaniu (pralka, zmywarka)
- C25 lub C32 dla płyt grzewczych i kuchenek elektrycznych
Kluczowe różnice między różnicówką a bezpiecznikiem
Fundamentalna różnica między tymi urządzeniami tkwi w rodzaju wielkości mierzonej i progu reagowania. Różnicówka reaguje na bardzo małe różnice prądu (30 mA), podczas gdy bezpiecznik nadprądowy reaguje na znaczne przekroczenia prądu znamionowego (kilka, kilkanaście amperów).
| Cecha | Różnicówka | Bezpiecznik nadprądowy |
|---|---|---|
| Główna funkcja | Ochrona przeciwporażeniowa | Ochrona przed przeciążeniem/zwarciem |
| Próg zadziałania | 30 mA (instalacje domowe) | Wielokrotność prądu znamionowego |
| Czas zadziałania | 30-40 ms | Od ms do godzin (zależnie od przeciążenia) |
| Typ mierzonego prądu | Prąd różnicowy (upływ) | Prąd obciążenia obwodu |
| Możliwość ponownego włączenia | Tak, po usunięciu przyczyny | Tak, po usunięciu przyczyny |
Praktyczny przykład różnic
Wyobraź sobie, że dotykasz uszkodzonej pralki, na której obudowie pojawił się potencjał elektryczny. Przez Twoje ciało popłynie prąd o natężeniu np. 50 mA – wystarczająco dużo, aby wywołać nieprzyjemne skutki zdrowotne, ale zbyt mało, aby bezpiecznik B16 zareagował (potrzebowałby minimum 18 A).
Różnicówka wykryje ten 50-milliamperowy upływ i w ciągu 30 ms odłączy zasilanie, chroniąc Cię przed porażeniem. Bezpiecznik pozostanie nieaktywny, bo nie wystąpiło przeciążenie prądowe w obwodzie.
Współpraca różnicówki i bezpiecznika w instalacji
W nowoczesnych instalacjach elektrycznych różnicówka i bezpiecznik zawsze współpracują, tworząc wielopoziomowy system ochrony. Każde urządzenie zabezpiecza przed innymi rodzajami zagrożeń, uzupełniając się nawzajem.

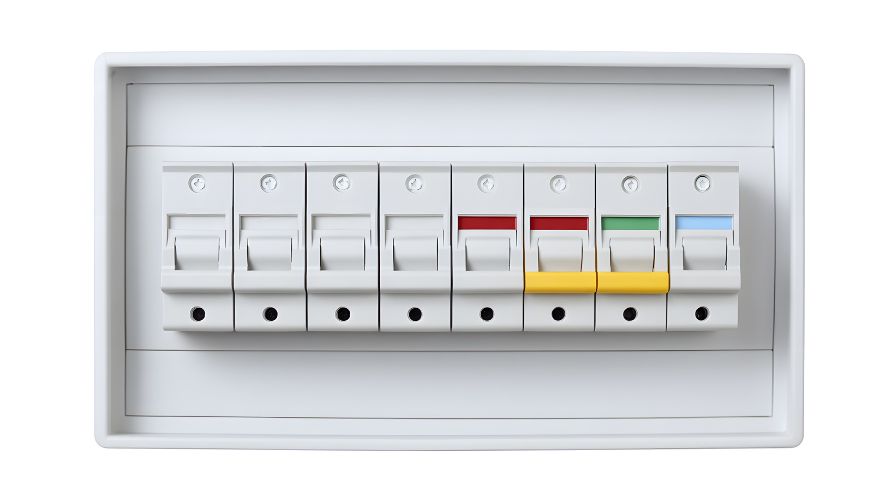

Typowy układ w rozdzielnicy domowej
Zalecany przez naszych specjalistów w Onninen układ zabezpieczeń obejmuje:
- Wyłącznik główny – odłącza całą instalację
- Różnicówka 40A/30mA – chroni główne obwody mieszkania
- Bezpieczniki B10, B16, C25 – chronią poszczególne obwody
- Dodatkowe różnicówki – dla obwodów łazienkowych i kuchennych
W ofercie Onninen dostępne są również wyłączniki różnicowo-nadprądowe RCBO – urządzenia kombinowane, które łączą w jednej obudowie funkcje różnicówki i bezpiecznika nadprądowego. To praktyczne rozwiązanie dla mniejszych rozdzielnic.
Selektywność działania zabezpieczeń
Profesjonalnie zaprojektowana instalacja powinna zapewniać selektywność działania – przy awarii odłącza się tylko ten obwód, w którym wystąpił problem. W Onninen doradzamy stosowanie różnicówek selektywnych (typu S) w obwodach głównych oraz standardowych w obwodach końcowych.
Rodzaje i zastosowania urządzeń ochronnych
Zarówno różnicówki, jak i bezpieczniki dostępne są w różnych wariantach, dostosowanych do specyficznych wymagań instalacyjnych. Nasz asortyment w Onninen obejmuje pełną gamę rozwiązań dla instalacji jednofazowych i trójfazowych.
Rodzaje różnicówek dostępnych w Onninen
- Typ AC: podstawowe urządzenia do instalacji z tradycyjnymi urządzeniami
- Typ A: do instalacji z urządzeniami elektronicznymi (pralki, zmywarki)
- Typ B: do instalacji z falownikami, oświetleniem LED, panelami fotowoltaicznymi
- Selektywne (S): o wydłużonym czasie zadziałania dla zapewnienia selektywności
W naszej ofercie znajdziesz elektrotechnikę najwyższej jakości, w tym specjalistyczne różnicówki typu B dla nowoczesnych instalacji z zaawansowanymi systemami elektronicznymi.
Bezpieczniki nadprądowe w instalacjach
Oferujemy szeroką gamę wyłączników nadprądowych:
- Modułowe 1P: do obwodów jednofazowych (oświetlenie, gniazdka)
- Modułowe 3P: do obwodów trójfazowych (silniki, kuchenki)
- Kompaktowe: do instalacji przemysłowych o wyższych prądach
- Z dodatkowymi funkcjami: sygnalizacja stanu, zdalne sterowanie
Montaż i eksploatacja urządzeń ochronnych
Prawidłowy montaż i eksploatacja różnicówek oraz bezpieczników nadprądowych ma kluczowe znaczenie dla bezpieczeństwa instalacji. W Onninen zalecamy powierzenie tych prac wykwalifikowanym elektrykom z uprawnieniami.
Zasady instalacji różnicówek
Różnicówka wymaga instalacji w systemie z przewodem ochronnym PE oddzielonym od neutralnego N. W starych instalacjach TN-C (z przewodem PEN) konieczne jest wykonanie rozdziału na PE i N przed różnicówką. Przewód ochronny nie może przechodzić przez przekładnik różnicowy.
Testowanie i konserwacja
Każda różnicówka posiada przycisk TEST, który należy sprawdzać co najmniej raz w miesiącu. Test polega na wywołaniu sztucznego upływu prądu – sprawna różnicówka powinna natychmiast wyłączyć zasilanie. Bezpieczniki nadprądowe nie wymagają regularnego testowania, ale należy sprawdzać ich stan po każdym zadziałaniu.
Najczęstsze problemy w eksploatacji
- Częste wyłączanie różnicówki: może wskazywać na problemy z izolacją instalacji
- Brak możliwości włączenia różnicówki: prawdopodobnie uszkodzenie urządzenia
- Wyłączanie bezpiecznika przy normalnym obciążeniu: może sygnalizować jego zużycie
Najczęściej zadawane pytania
1. Czy różnicówka może zastąpić bezpiecznik w instalacji domowej?
Nie, różnicówka nie może zastąpić bezpiecznika nadprądowego. Różnicówka chroni tylko przed upływami prądu (porażeniem), ale nie reaguje na przeciążenia czy zwarcia w obwodzie. W każdej instalacji potrzebne są oba typy zabezpieczeń lub wyłącznik kombinowany RCBO.
2. Dlaczego różnicówka wyłącza się podczas burzy?
Wyłączanie różnicówki podczas burzy wynika z przepięć atmosferycznych. Wyładowania mogą powodować chwilowe upływy prądu przez ochronniki przepięciowe lub uszkodzoną izolację. To normalna reakcja ochronna – po burzy różnicówkę można ponownie włączyć.
3. Jak często należy wymieniać różnicówkę i bezpieczniki?
Różnicówki należy wymieniać co 10-15 lat, bezpieczniki nadprądowe co 15-20 lat. Okres użytkowania zależy od jakości urządzeń, warunków eksploatacji i częstotliwości zadziałań. Regularne testowanie pozwala wykryć urządzenia wymagające wymiany.
4. Co oznaczają parametry 25A/30mA na różnicówce?
25A to prąd znamionowy różnicówki, 30mA to próg czułości różnicowej. Prąd 25A oznacza maksymalne obciążenie, które może przechodzić przez różnicówkę. Parametr 30mA określa, przy jakiej różnicy prądów urządzenie wyłączy obwód.
5. Czy można montować różnicówkę w starych instalacjach bez przewodu PE?
Różnicówka będzie działać częściowo nawet bez przewodu PE. Ochroni przed dotknięciem części pod napięciem, ale nie zapewni pełnej ochrony przy uszkodzeniu izolacji urządzeń. Zalecamy wymianę instalacji na system z przewodem ochronnym.
6. Kiedy stosować różnicówkę typu A zamiast AC?
Różnicówka typu A jest wymagana przy urządzeniach z przetwornikami elektronicznymi. Dotyczy to pralek, zmywarek, mikrofalówek i innych urządzeń wytwarzających prądy pulsujące stałe. Typ AC może nie wykryć takich upływów.
7. Jaka jest różnica między bezpiecznikiem B16 a C16?
Różnica dotyczy charakterystyki wyzwalania przy zwarciach. B16 wyłącza się przy 3-5x prądu znamionowego (48-80A), C16 przy 5-10x (80-160A). Charakterystykę B stosuje się do obwodów oświetleniowych, C do gniazdkowych.
8. Co robić gdy różnicówka nie da się włączyć po wyłączeniu?
Najpierw sprawdź czy przyczyna upływu została usunięta. Odłącz wszystkie urządzenia z obwodu, sprawdź czy różnicówka się włącza. Jeśli nie – może być uszkodzona i wymagać wymiany. Problem może też wynikać z uszkodzenia izolacji instalacji.
Inwestycja w bezpieczeństwo Twojej instalacji
Zrozumienie różnic między różnicówką a bezpiecznikiem to podstawa świadomych decyzji dotyczących bezpieczeństwa instalacji elektrycznej. Oba urządzenia są niezbędne i wzajemnie się uzupełniają – różnicówka chroni życie i zdrowie ludzi, bezpiecznik zabezpiecza instalację i majątek.
W Onninen oferujemy kompleksowe rozwiązania dla instalacji elektrycznych – od podstawowych zabezpieczeń po zaawansowane systemy automatyki. Nasz zespół doradców technicznych pomoże dobrać odpowiednie urządzenia do specyfiki Twojej instalacji, zapewniając optymalne bezpieczeństwo i niezawodność.
Pamiętaj, że prawidłowo dobrane i zainstalowane zabezpieczenia to inwestycja na lata. Wysokiej jakości różnicówki i bezpieczniki z naszej oferty gwarantują długotrwałą i niezawodną ochronę, a nasze doradztwo techniczne zapewni, że Twoja instalacja będzie spełniać najwyższe standardy bezpieczeństwa. Sprawdź naszą ofertę i przekonaj się, dlaczego tysięce instalatorów w całej Polsce wybiera produkty Onninen.
