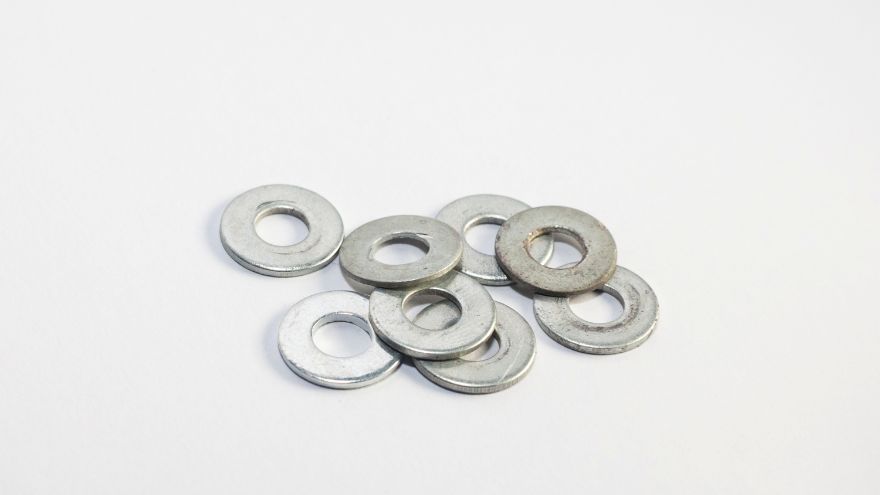

Podkładki kupalowe to specjalistyczne elementy łączeniowe stosowane w instalacjach elektrycznych do bezpiecznego połączenia przewodów miedzianych z aluminiowymi. Jako eksperci Onninen z wieloletnim doświadczeniem w branży instalacyjnej, wiemy jak istotną rolę pełnią te pozornie niewielkie komponenty w zapewnianiu bezpieczeństwa i niezawodności całych systemów elektrycznych.
W naszej codziennej praktyce często spotykamy się z koniecznością łączenia różnych metali - szczególnie podczas modernizacji starszych instalacji, gdzie nowe przewody miedziane muszą zostać połączone z istniejącymi aluminiowymi. Właśnie w takich sytuacjach podkładki kupalowe stają się niezbędne do zapobiegania groźnej korozji elektrochemicznej.
Oferujemy w naszym asortymencie szeroki wybór podkładek kupalowych Cu/Al od renomowanych producentów, dostosowanych do różnych przekrojów przewodów i wymagań instalacyjnych. Nasze doświadczenie pokazuje, że właściwy dobór i zastosowanie tych elementów to podstawa trwałej i bezpiecznej instalacji elektrycznej.
Sprawdź podkładki kupalowe Cu/Al w hurtowni Onninen
Czym są podkładki kupalowe i jak działają
Podkładki kupalowe (nazywane również cupalowymi) to bimetalowe elementy składające się z warstwy miedzi i warstwy aluminium. Nazwa pochodzi od łacińskich określeń tych metali - cuprum (miedź) i aluminium. W naszej ofercie znajdziesz podkładki wykonane z wysokiej jakości miedzi E-Cu oraz aluminium technicznego.
Zasada działania podkładek kupalowych
Głównym zadaniem podkładek kupalowych jest eliminacja korozji galwanicznej powstającej na styku dwóch różnych metali. Gdy miedź i aluminium mają bezpośredni kontakt w obecności wilgoci, powstaje ogniwo galwaniczne powodujące przyspieszony proces korozji. Podkładka kupalowa działa jak mostek przewodzący, który:
- Zapewnia ciągłość elektryczną między różnymi metalami
- Eliminuje powstawanie ogniw galwanicznych
- Redukuje opór przejścia w połączeniu
- Zwiększa trwałość i bezpieczeństwo styku
- Minimalizuje ryzyko przegrzewania się połączeń
Rodzaje podkładek dostępnych w ofercie Onninen
W naszym asortymencie oferujemy podkładki kupalowe w różnych konfiguracjach, dostosowanych do konkretnych zastosowań:
| Typ podkładki | Przekrój przewodu [mm²] | Zastosowanie |
|---|---|---|
| ACP 6-1/50 | 6 | Instalacje mieszkaniowe |
| ACP 10-1/50 | 10 | Instalacje biurowe |
| ACP 16-2/50 | 16 | Instalacje przemysłowe |
| ACP 20-2/50 | 20 | Sieci dystrybucyjne |
Gdzie stosować podkładki kupalowe w praktyce
Z naszego wieloletniego doświadczenia w doradztwie technicznym wynika, że podkładki kupalowe znajdują szerokie zastosowanie w różnych typach instalacji elektrycznych. Polecamy ich stosowanie wszędzie tam, gdzie zachodzi konieczność łączenia elementów miedzianych z aluminiowymi.
Rozdzielnice elektryczne i szyny prądowe
W rozdzielnicach często spotykamy sytuacje, gdzie szyny aluminiowe muszą być połączone z końcówkami kablowymi miedzianymi. Podkładki kupalowe zapewniają wtedy niezawodne połączenie bez ryzyka korozji. Nasze doświadczenie pokazuje, że właściwy dobór podkładki do prądu znamionowego instalacji jest kluczowy dla bezpiecznej eksploatacji.
Modernizacja starszych instalacji
Podczas modernizacji instalacji z lat 60-80, często napotykamy na przewody aluminiowe, które wymagają połączenia z nowymi miedzianymi. W takich przypadkach podkładki kupalowe są absolutnie niezbędne. Oferujemy kompleksowe doradztwo w doborze odpowiednich elementów do tego typu prac.
Instalacje przemysłowe i energetyczne
W zakładach przemysłowych podkładki kupalowe stosuje się przy łączeniu:
- Transformatorów z szynami rozdzielczymi
- Końcówek kablowych z urządzeniami
- Szyn prądowych o różnych materiałach
- Elementów systemów fotowoltaicznych
- Urządzeń w trudnych warunkach środowiskowych
Systemy fotowoltaiczne
W instalacjach fotowoltaicznych często zachodzi potrzeba łączenia aluminiowych ram paneli z miedzianymi przewodami uziemiającymi. Polecamy zastosowanie podkładek kupalowych odpornych na warunki atmosferyczne, które zapewnią długotrwałą ochronę przed korozją.
Jak prawidłowo dobrać podkładki kupalowe
Prawidłowy dobór podkładek kupalowych wymaga uwzględnienia kilku kluczowych parametrów. Nasz
zespół ekspertów opracował praktyczne wytyczne, które pomogą w optymalnym wyborze elementów do konkretnego zastosowania.
Kryteria doboru podkładek
Przy wyborze podkładek kupalowych z naszej oferty należy uwzględnić:
- Przekrój przewodów - podkładka musi być dopasowana do średnicy łączonych elementów
- Prąd znamionowy - wpływa na wymaganą przewodność i wytrzymałość mechaniczną
- Warunki środowiskowe - wilgotność, temperatura, obecność chemikaliów
- Typ instalacji - napowietrzna, podziemna, wewnętrzna
- Wymagania normowe - zgodność z obowiązującymi przepisami
Montaż i eksploatacja
Podczas montażu podkładek kupalowych kluczowe jest:
- Odpowiednie przygotowanie powierzchni - usunięcie tlenków i zabrudzeń
- Właściwe pozycjonowanie podkładki - strona aluminiowa do aluminium, miedziana do miedzi
- Zastosowanie odpowiedniego momentu dokręcenia zgodnego z zaleceniami producenta
- Użycie past kontaktowych dla zwiększenia niezawodności połączenia
Konsekwencje braku podkładek kupalowych
W naszej praktyce wielokrotnie obserwowaliśmy skutki nieprawidłowego łączenia miedzi z aluminium bez zastosowania odpowiednich zabezpieczeń. Brak podkładek kupalowych może prowadzić do poważnych konsekwencji dla całej instalacji elektrycznej.
Korozja elektrochemiczna i jej skutki
Bezpośrednie połączenie miedzi z aluminium w obecności wilgoci tworzy ogniwo galwaniczne, w którym aluminium jako metal mniej szlachetny ulega przyspieszonym procesom korozyjnym. Prowadzi to do:
- Zwiększenia oporu elektrycznego połączenia
- Przegrzewania się styków podczas obciążenia
- Osłabienia mechanicznego połączenia
- Powstawania iskrzeń i łuków elektrycznych
- Ryzyka pożaru lub porażenia prądem
Problemy eksploatacyjne
Instalacje bez prawidłowych podkładek kupalowych narażone są na:
| Problem | Skutki | Ryzyko |
|---|---|---|
| Zwiększony opór połączeń | Przegrzewanie, straty energii | Wysokie |
| Korozja styków | Utrata ciągłości elektrycznej | Średnie |
| Osłabienie mechaniczne | Rozluźnienie połączeń | Wysokie |
| Iskrzenie | Ryzyko pożaru | Bardzo wysokie |
Zalety produktów z oferty Onninen
W asortymencie Onninen oferujemy podkładki kupalowe najwyższej jakości, które spełniają surowe wymagania branżowe. Nasze produkty wyróżniają się szeregiem praktycznych korzyści dla profesjonalnych instalatorów.
Jakość i niezawodność
Wszystkie podkładki kupalowe w naszej ofercie charakteryzują się:
- Materiałami najwyższej jakości - miedź E-Cu i aluminium techniczne
- Precyzyjnym wykonaniem zapewniającym idealną przewodność
- Trwałym połączeniem warstw odpornym na delaminację
- Zgodnością z normami elektrotechnicznymi
- Długotrwałą odpornością na czynniki środowiskowe
Dostępność i wsparcie techniczne
Jako lider rynku dystrybucji instalacyjnej zapewniamy:
- Stałą dostępność produktów w naszych magazynach
- Szybką realizację zamówień - wysyłka w ciągu 24h
- Profesjonalne doradztwo techniczne naszych specjalistów
- Kompleksową obsługę projektów instalacyjnych
- Konkurencyjne ceny dla stałych partnerów biznesowych
Szeroka gama produktów
W ofercie Onninen znajdziesz:
- Podkładki kupalowe Cu/Al w różnych rozmiarach
- Śruby, nakrętki i podkładki do systemów kablowych
- Końcówki kablowe i łączniki dostosowane do różnych zastosowań
- Kompletne zestawy montażowe dla konkretnych projektów
Najczęściej zadawane pytania
1. Kiedy należy stosować podkładki kupalowe?
Podkładki kupalowe należy stosować zawsze, gdy łączy się elementy miedziane z aluminiowymi. Szczególnie ważne jest ich zastosowanie w rozdzielnicach elektrycznych, przy modernizacji starszych instalacji oraz w systemach przemysłowych o dużych prądach obciążenia.
2. Jak dobrać odpowiedni rozmiar podkładki kupalowej?
Rozmiar podkładki dobiera się według przekroju łączonych przewodów i prądu znamionowego instalacji. W ofercie Onninen dostępne są podkładki od 6mm² do 20mm², dostosowane do różnych zastosowań - od instalacji mieszkaniowych po przemysłowe systemy wysokoprądowe.
3. Co się dzieje, gdy nie zastosujemy podkładek kupalowych?
Brak podkładek kupalowych prowadzi do korozji galwanicznej na styku miedzi z aluminium. Powoduje to zwiększenie oporu elektrycznego, przegrzewanie połączeń, osłabienie mechaniczne styku, a w skrajnych przypadkach może prowadzić do pożaru lub porażenia prądem.
4. Czy podkładki kupalowe wymagają konserwacji?
Prawidłowo zamontowane podkładki kupalowe nie wymagają specjalnej konserwacji. Zaleca się jednak okresową kontrolę stanu połączeń, szczególnie w instalacjach narażonych na wibracje lub trudne warunki środowiskowe. Kontrola powinna obejmować sprawdzenie momentu dokręcenia i braku oznak korozji.
5. Jakie materiały używane są do produkcji podkładek kupalowych?
Podkładki kupalowe wykonuje się z wysokiej jakości miedzi E-Cu oraz aluminium technicznego. W ofercie Onninen dostępne są produkty renomowanych producentów, które gwarantują trwałe połączenie warstw i długoterminową niezawodność w różnych warunkach eksploatacyjnych.
6. Czy można stosować podkładki kupalowe w instalacjach zewnętrznych?
Tak, podkładki kupalowe można stosować w instalacjach zewnętrznych. Szczególnie ważne jest ich zastosowanie w systemach fotowoltaicznych i liniach napowietrznych, gdzie często łączy się aluminiowe ramy czy szyny z miedzianymi przewodami. Należy jednak zapewnić odpowiednią ochronę przed wilgocią.
7. Gdzie kupić profesjonalne podkładki kupalowe?
Profesjonalne podkładki kupalowe dostępne są w sieci oddziałów Onninen. Oferujemy szeroki wybór rozmiarów i specyfikacji, profesjonalne doradztwo techniczne oraz szybką wysyłkę w ciągu 24h. Wszystkie produkty spełniają surowe normy branżowe i pochodzą od sprawdzonych producentów.
Bezpieczeństwo instalacji na pierwszym miejscu
Podkładki kupalowe to pozornie niewielkie elementy, które odgrywają kluczową rolę w zapewnieniu bezpieczeństwa i niezawodności instalacji elektrycznych. Nasze wieloletnie doświadczenie w branży instalacyjnej potwierdza, że inwestycja w wysokiej jakości podkładki kupalowe to podstawa profesjonalnego podejścia do każdego projektu.
W ofercie Onninen znajdziesz kompleksowy asortyment podkładek kupalowych dostosowanych do różnych zastosowań - od instalacji mieszkaniowych po wymagające systemy przemysłowe. Nasz zespół ekspertów zapewnia profesjonalne doradztwo techniczne, pomagając w doborze optymalnych rozwiązań dla każdego projektu.
Pamiętaj, że koszt podkładek kupalowych to niewielka inwestycja w porównaniu z potencjalnymi skutkami ich braku. Bezpieczeństwo instalacji elektrycznej nie ma ceny, a prawidłowe połączenia różnych metali to podstawa długotrwałej i niezawodnej eksploatacji całego systemu. Skontaktuj się z naszymi specjalistami, aby otrzymać fachowe doradztwo w doborze odpowiednich elementów dla Twojego projektu.
