W Onninen rozumiemy, jak istotne są precyzyjne pomiary w instalacjach elektrycznych niskiego napięcia. Przekładniki prądowe nN stanowią podstawowy element każdego profesjonalnego systemu pomiarowego, umożliwiając bezpieczne i dokładne monitorowanie przepływu energii elektrycznej.
Nasz wieloletni doświadczenie jako lider na rynku dystrybucji urządzeń elektrotechnicznych pokazuje, że prawidłowy dobór przekładników prądowych to fundament niezawodnego funkcjonowania instalacji elektrycznych. W ofercie Onninen znajdziesz szeroką gamę rozwiązań pomiarowych, które spełniają najwyższe standardy branżowe.
Przekładniki prądowe niskiego napięcia są nieodzowne wszędzie tam, gdzie występują duże wartości prądów – od kilkuset do nawet 25000 amperów. Bezpośredni pomiar takich wartości byłby nie tylko niepraktyczny, ale również niebezpieczny dla operatorów i kosztowny z uwagi na wymagane przekroje przewodów pomiarowych.
Sprawdź przekładniki prądowe (nN) w hurtowni Onninen
Czym są przekładniki prądowe niskiego napięcia i jak działają
Przekładniki prądowe to transformatory specjalnego przeznaczenia, które przetwarzają duże wartości prądów pierwotnych na znacznie mniejsze prądy wtórne – standardowo 5A lub 1A. Dzięki tej transformacji można wykorzystywać standardowe mierniki o mniejszych zakresach pomiarowych, zachowując przy tym pełną izolację galwaniczną między obwodem pierwotnym a pomiarowym.
Zasada działania przekładników prądowych
Podstawą działania przekładnika prądowego jest prawo indukcji elektromagnetycznej. Prąd płynący przez uzwojenie pierwotne (lub przewód przechodzący przez otwór przekładnika) wytwarza pole magnetyczne, które indukuje w uzwojeniu wtórnym prąd proporcjonalny do pierwotnego. Stosunek tych prądów określamy jako przekładnię, np. 100/5A oznacza, że przy prądzie pierwotnym 100A na wyjściu otrzymujemy 5A.
W naszym asortymencie Onninen dostępne są przekładniki o różnych przekładniach, dostosowane do specyficznych potrzeb każdej instalacji. Nasze doświadczenie techniczno-handlowe pozwala na precyzyjny dobór parametrów do konkretnego zastosowania.
Zastosowania przekładników prądowych w instalacjach nN
Pomiary rozliczeniowe z zakładami energetycznymi
Jednym z najważniejszych zastosowań przekładników prądowych są układy pomiarowo-rozliczeniowe. W Onninen oferujemy przekładniki klasy dokładności 0,2 i 0,5, które są dopuszczone do legalizacji przez Okręgowe Urzędy Miar. Te urządzenia muszą spełniać rygorystyczne wymagania normy PN-EN61869-2, co gwarantuje precyzyjne rozliczenia z dostawcami energii.
Systemy automatyki przemysłowej
W zastosowaniach przemysłowych przekładniki prądowe współpracują z:
- Analizatorami sieci elektroenergetycznych
- Regulatorami kompensacji mocy biernej
- Przekaźnikami zabezpieczeniowymi
- Systemami monitoringu energetycznego
- Układami sterowania i automatyki
Zabezpieczenia instalacji elektrycznych
Przekładniki zabezpieczeniowe charakteryzują się większą odpornością na przeciążenia i zdolnością do pracy w szerokim zakresie prądów zwarciowych. Współpracują z przekaźnikami różnicowoprądowymi, zabezpieczeniami nadprądowymi oraz systemami ziemnozwarciowymi.
| Zastosowanie | Klasa dokładności | Współczynnik bezpieczeństwa FS |
|---|---|---|
| Pomiary rozliczeniowe | 0,2 - 0,5 | 5-10 |
| Pomiary kontrolne | 1 - 3 | 5-10 |
| Zabezpieczenia | 5P10 - 5P20 | - |
Rodzaje przekładników prądowych dostępnych w ofercie
Przekładniki z otwieranym rdzeniem
Te rozwiązania pozwalają na montaż bez odłączania zasilania, co jest szczególnie cenione podczas modernizacji istniejących instalacji. Wystarczy otworzyć rdzeń, założyć na przewód i zamknąć – instalacja gotowa. W Onninen oferujemy modele o różnych średnicach otworów, dostosowane do przekrojów przewodów od kilku do kilkudziesięciu milimetrów kwadratowych.
Przekładniki napowietrzne
Przeznaczone do montażu w warunkach zewnętrznych, charakteryzują się stopniem ochrony IP66 i odporną na warunki atmosferyczne obudową z żywic syntetycznych. Są integralną częścią słupowych stacji transformatorowych i systemów dystrybucyjnych.
Przekładniki trójfazowe
Zamiast trzech pojedynczych przekładników można zastosować jedno urządzenie trójfazowe, co upraszcza montaż i zmniejsza zajmowaną przestrzeń. Szczególnie przydatne w rozdzielnicach o ograniczonej przestrzeni montażowej.
Przekładniki z przetwornikiem
Nowoczesne rozwiązania wyposażone w wbudowane przetworniki analogowo-cyfrowe, które umożliwiają bezpośrednią komunikację z systemami automatyki przemysłowej poprzez interfejsy RS-485, Modbus czy Ethernet.
Kluczowe parametry techniczne przy doborze przekładników
Przekładnia i zakres pomiarowy
Podstawowym kryterium doboru jest znamionowy prąd pierwotny, który powinien być jak najbliższy przewidywanemu prądowi roboczemu instalacji. Najlepszą dokładność uzyskuje się, gdy prąd roboczy mieści się w przedziale 20-120% prądu znamionowego przekładnika.
Klasa dokładności
Określa maksymalny dopuszczalny błąd przetwarzania. W ofercie Onninen dostępne są przekładniki
klas:
- 0,1 i 0,2 – dla precyzyjnych pomiarów laboratoryjnych i wzorcowych
- 0,5 – standardowo dla rozliczeń energetycznych
- 1 i 3 – dla pomiarów kontrolnych i orientacyjnych
- 5 – dla celów zabezpieczeniowych
Moc znamionowa
Moc przekładnika musi być większa od sumy strat w obwodzie wtórnym, które składają się z: - Strat w urządzeniu pomiarowym (0,2-1,2 VA) - Strat na przewodach (zależnych od długości i przekroju) - Strat na złączach (około 0,1Ω na złącze)
Warunki pracy
Przekładniki oferowane przez Onninen pracują w szerokim zakresie temperatur od -25°C do +50°C, co umożliwia ich zastosowanie zarówno w warunkach wnętrzowych, jak i w wymagających środowiskach przemysłowych czy morskich.

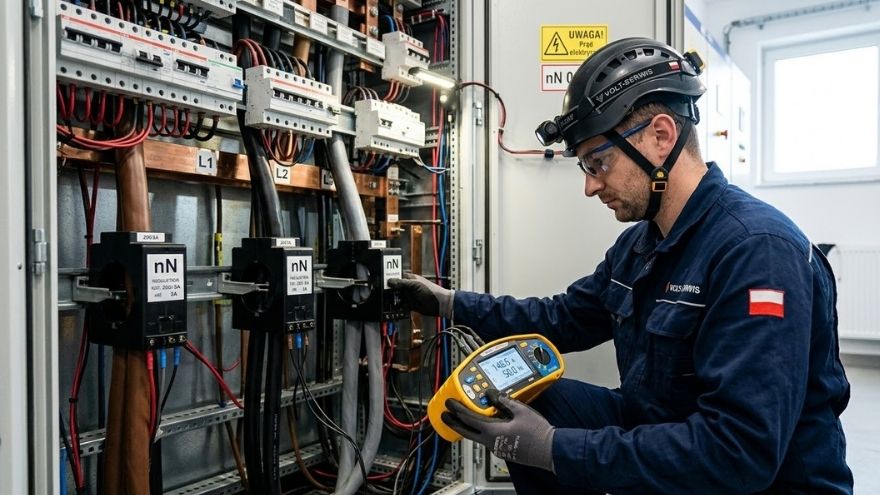

Montaż i eksploatacja przekładników prądowych
Zasady bezpiecznego montażu
Podczas instalacji przekładników prądowych należy przestrzegać oznaczenia biegunowości (P1-P2 dla strony pierwotnej, S1-S2 dla wtórnej) oraz zapewnić prawidłowe uziemienie jednego końca uzwojenia wtórnego. Nieprawidłowe połączenie może prowadzić do błędnych wskazań lub uszkodzenia urządzeń.
Nasi specjaliści w Onninen zawsze podkreślają, że uzwojenie wtórne nigdy nie może być pozostawione rozwarte podczas przepływu prądu przez pierwotne, gdyż może to doprowadzić do powstania niebezpiecznych przepięć.
Kalibracja i wzorcowanie
Przekładniki stosowane w układach rozliczeniowych wymagają świadectw wzorcowania wydanych przez akredytowane laboratoria. W asortymencie Onninen dostępne są wyłącznie urządzenia posiadające odpowiednie certyfikaty i dopuszczenia.
Nowoczesne technologie w przekładnikach prądowych
Materiały rdzeniowe nowej generacji
Współczesne przekładniki wykorzystują amorficzne i nanokrystaliczne stopy, które charakteryzują się znacznie mniejszymi stratami histerezowymi i prądami wirującymi. Przekłada się to na lepszą linearność charakterystyki i stabilność pomiarów w szerokim zakresie temperatur.
Cyfrowe przetwarzanie sygnału
Najnowsze modele dostępne w Onninen wyposażone są w mikrokontrolery i moduły komunikacyjne, które umożliwiają przekazywanie danych w czasie rzeczywistym. Dzięki temu możliwe jest zdalne monitorowanie parametrów sieci i szybka diagnostyka ewentualnych problemów.
Integracja z systemami Smart Grid
Przekładniki prądowe stają się integralną częścią inteligentnych sieci energetycznych. Współpracują z licznikami smart metering, umożliwiając operatorom sieci optymalne zarządzanie przepływem energii i efektywną integrację źródeł odnawialnych.
Inwestycja w niezawodność systemu pomiarowego
Wybór odpowiednich przekładników prądowych to strategiczna decyzja, która wpływa na precyzję pomiarów i bezpieczeństwo całej instalacji. W Onninen rozumiemy, że każde zastosowanie wymaga indywidualnego podejścia – od prostych układów kontrolnych po zaawansowane systemy przemysłowe.
Nasze wieloletnie doświadczenie w branży elektrotechnicznej pozwala oferować nie tylko wysokiej jakości produkty, ale również kompleksowe doradztwo techniczne. Nasi specjaliści pomagają w doborze optymalnych rozwiązań, uwzględniając specyfikę instalacji, wymagania normowe i oczekiwania ekonomiczne.
Profesjonalnie dobrane przekładniki prądowe nN z naszej oferty to gwarancja wieloletniej, bezawaryjnej pracy oraz precyzyjnych rozliczeń energetycznych. Inwestując w jakość, zapewniasz sobie spokój i pewność, że wszystkie pomiary będą wykonywane z najwyższą dokładnością.
1. Jaka jest różnica między przekładnikami pomiarowymi a zabezpieczeniowymi?
Przekładniki pomiarowe zapewniają wysoką dokładność w normalnych warunkach pracy, natomiast zabezpieczeniowe są projektowane do pracy w stanach awaryjnych. Pomiarowe charakteryzują się klasami dokładności 0,1-1, podczas gdy zabezpieczeniowe używają oznaczeń typu 5P10 czy 5P20, gdzie liczba po "P" oznacza błąd graniczny przy 10 lub 20-krotności prądu znamionowego.
2. Jak dobrać odpowiednią przekładnię przekładnika prądowego?
Przekładnię dobiera się na podstawie maksymalnego spodziewanego prądu roboczego. Prąd pierwotny przekładnika powinien być o 20-30% wyższy od przewidywanego prądu maksymalnego instalacji. Optymalne warunki pracy to 20-120% prądu znamionowego przekładnika, gdzie uzyskuje się najlepszą dokładność pomiarów.
3. Czy można używać przekładników 5A zamiast 1A?
Wybór między 5A a 1A zależy od specyfikacji urządzenia pomiarowego i długości przewodów wtórnych. Przekładniki 1A są lepsze przy długich liniach pomiarowych (powyżej 100m) ze względu na mniejsze straty, natomiast 5A są standardem w większości zastosowań przemysłowych. Ważne jest sprawdzenie kompatybilności z podłączanym licznikiem energii.
4. Jaką klasę dokładności wybrać do rozliczeń z zakładem energetycznym?
Do rozliczeń energetycznych wymagana jest klasa 0,2 lub 0,5 zgodnie z wymaganiami operatorów sieci dystrybucyjnych. Przekładniki te muszą posiadać świadectwo wzorcowania z akredytowanego laboratorium i być zgodne z normą PN-EN61869-2. Dodatkowo wymagany jest współczynnik bezpieczeństwa FS nie większy niż 5.
5. Co oznacza moc znamionowa przekładnika prądowego?
Moc znamionowa to maksymalna moc pozorna, jaką przekładnik może dostarczyć do obwodu wtórnego przy zachowaniu deklarowanej klasy dokładności. Typowe wartości to 2,5VA, 5VA, 10VA czy 15VA. Suma strat w urządzeniu pomiarowym, przewodach i złączach nie może przekroczyć tej wartości.
6. Czy przekładniki prądowe wymagają konserwacji?
Przekładniki prądowe są urządzeniami bezobsługowymi, ale wymagają okresowych kontroli. Należy sprawdzać stan połączeń, izolacji oraz wykonywać wzorcowanie co 10-16 lat w przypadku urządzeń rozliczeniowych. Ważne jest również kontrolowanie temperatury pracy i stanu mechanicznego obudowy, szczególnie w przekładnikach napowietrznych.
