Jak dobrać rurę osłonową do kabli ziemnych? Poradnik instalatora

Dobór właściwej rury osłonowej do kabli ziemnych to jeden z najważniejszych elementów zapewniających długotrwałą i bezpieczną pracę instalacji elektrycznych. W Onninen, z wieloletnim doświadczeniem w branży instalacyjnej, doskonale wiemy, że poprawnie wykonana ochrona kablowa to podstawa każdej profesjonalnej instalacji.

Specjaliści z naszego zespołu technicznego obserwują, że błędy w doborze rur osłonowych to główna przyczyna awaryjności instalacji podziemnych. Dlatego przygotowaliśmy kompleksowy przewodnik, który pomoże instalatorom w prawidłowym wyborze i montażu systemów ochrony kabli ziemnych.

Nasze wieloletnie doświadczenie w doradztwie technicznym pokazuje, że właściwe systemy ochrony kabli zwiększają żywotność instalacji nawet o 300%, co przekłada się na znaczne oszczędności dla inwestorów i mniej problemów serwisowych dla instalatorów.

Sprawdź rury osłonowe do kabli w hurtowni Onninen

Podstawowe zasady doboru średnicy rury osłonowej

Fundamentalną kwestią przy doborze rur osłonowych jest prawidłowe obliczenie średnicy wewnętrznej. Z naszego doświadczenia wynika, że nieprawidłowy dobór średnicy to najczęstszy błąd popełniany podczas projektowania instalacji.

Formuły obliczeniowe dla różnych typów kabli

Zespół ekspertów Onninen stosuje sprawdzone zasady doboru średnicy, które gwarantują prawidłową pracę instalacji:

• Kable energetyczne – średnica wewnętrzna rury powinna być 1,5 razy większa od średnicy zewnętrznej kabla
• Kable światłowodowe – wymagają 2-krotnie większej średnicy wewnętrznej rury w stosunku do średnicy zewnętrznej kabla
• Wiązki kabli – należy uwzględnić sumę powierzchni przekrojów wszystkich przewodów plus 20% margines bezpieczeństwa

Praktyczne przykłady obliczeń

W asortymencie Onninen znajdziesz rury osłonowe do kabli w pełnej gamie średnic, co pozwala na precyzyjne dopasowanie do wymagań każdej instalacji.

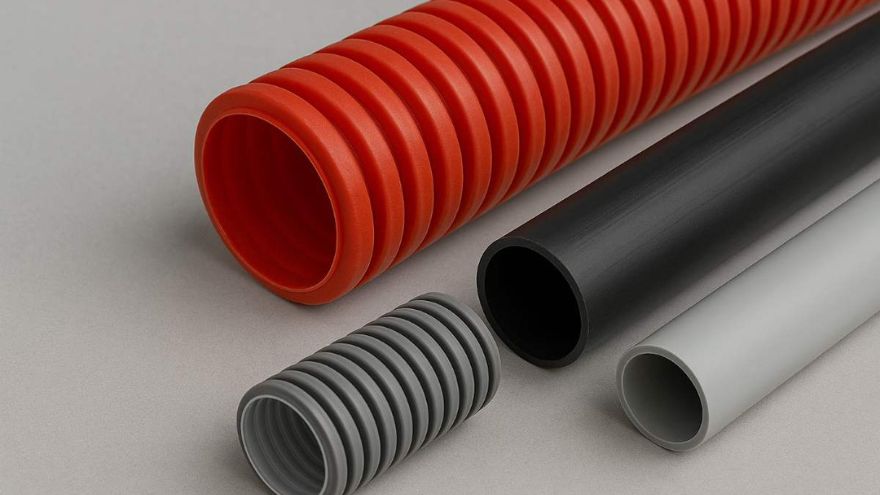

Rodzaje konstrukcji rur osłonowych

Nasze doświadczenie w doradztwie technicznym pokazuje, że wybór konstrukcji rury ma kluczowy wpływ na łatwość montażu i trwałość całej instalacji.

Rury karbowane – uniwersalne rozwiązanie

Rury karbowane z polietylenu HDPE to najczęściej wybierane przez naszych klientów rozwiązanie do ochrony kabli ziemnych. Ich dwuwarstwowa konstrukcja zapewnia optymalną kombinację elastyczności i wytrzymałości mechanicznej.

Kluczowe zalety rur karbowanych z naszej oferty:

• Wysoka elastyczność – umożliwia układanie w trudnych warunkach terenowych
• Odporność na ściskanie – klasy wytrzymałości 250N, 450N i 750N
• Fabryczny pilot – ułatwia wciąganie kabli podczas montażu
• Gładka powierzchnia wewnętrzna – minimalizuje tarcie podczas zaciągania

Rury gładkościenne – dla wymagających instalacji

Do zastosowań wymagających najwyższej odporności mechanicznej polecamy rury gładkościenne dostępne w naszym asortymencie. Szczególnie sprawdzają się pod drogami i w miejscach o intensywnym ruchu kołowym.

Specjaliści Onninen zalecają rury gładkościenne w przypadkach:

• Przecisków pod jezdniami i torami kolejowymi
• Instalacji metodami bezwykopowymi (przewiert sterowany)
• Skrzyżowań z innymi sieciami podziemnymi
• Miejsc o wysokich obciążeniach transportowych

W ofercie Onninen dostępne są rury osłonowe do układania w ziemi renomowanych producentów, które spełniają najwyższe wymagania jakościowe i normowe.

Znaczenie kolorów rur osłonowych w instalacjach

System kolorystyczny rur osłonowych to nie tylko kwestia estetyczna, ale przede wszystkim element bezpieczeństwa i identyfikacji instalacji. Nasi doradcy techniczni zawsze podkreślają wagę prawidłowego oznakowania instalacji podziemnych.

Standardowe kolory i ich zastosowanie

• Rury czerwone – dedykowane dla kabli średniego napięcia powyżej 1kV
• Rury niebieskie – przeznaczone dla instalacji niskiego napięcia do 1kV
• Rury czarne – uniwersalne rozwiązanie dla instalacji teletechnicznych i sygnalizacyjnych
• Rury czarne z paskami kolorowymi – umożliwiają precyzyjną identyfikację różnych typów sieci

Z wieloletniego doświadczenia Onninen w obsłudze projektów instalacyjnych wiemy, że właściwe oznakowanie kolorystyczne znacząco skraca czas prac serwisowych i zmniejsza ryzyko przypadkowego uszkodzenia podczas przyszłych robót ziemnych.

Materiały konstrukcyjne – charakterystyki i zastosowania

Wybór materiału konstrukcyjnego rury osłonowej ma bezpośredni wpływ na trwałość i koszty eksploatacji całej instalacji. Nasi specjaliści doradzają klientom w doborze optymalnych materiałów dla konkretnych warunków pracy.

Polietylen HDPE – złoty standard

Rury z polietylenu wysokiej gęstości stanowią podstawę naszej oferty ze względu na doskonałe właściwości użytkowe:

• Odporność chemiczna – nie reagują z gruntem ani wodami gruntowymi
• Elastyczność – kompensują naprężenia wynikające z osiadania gruntu
• Mrozoodporność – zachowują właściwości w temperaturach od -40°C do +60°C
• Długotrwałość – żywotność przekracza 50 lat przy prawidłowym montażu

Rozwiązania specjalne

Dla szczególnie wymagających zastosowań oferujemy również:

• Rury stalowe ocynkowane – dla najwyższej ochrony mechanicznej
• Rury bezhalogenowe – w obiektach o podwyższonych wymaganiach przeciwpożarowych
• Rury z dodatkami UV – dla instalacji częściowo naziemnych

Doświadczeni doradcy techniczni Onninen pomogą dobrać optymalny materiał dla specyficznych warunków każdej instalacji.

Klasy odporności mechanicznej

Prawidłowy dobór klasy wytrzymałości rury osłonowej to kluczowy element zapewniający długotrwałą eksploatację instalacji bez awarii. W Onninen oferujemy pełną gamę klas odporności zgodnych z normą PN-EN 61386-24.

System klasyfikacji wytrzymałościowej

Nasi eksperci techniczni zalecają zawsze wybór klasy o jeden stopień wyższej niż minimalne wymagania projektowe – to gwarancja bezpieczeństwa i dodatkowy margines wytrzymałości na nieprzewidziane obciążenia.

Zasady prawidłowego montażu w gruncie

Fachowy montaż rur osłonowych to równie ważny element jak właściwy dobór produktu. Z doświadczenia naszych specjalistów wynika, że błędy montażowe są przyczyną nawet 40% awarii instalacji podziemnych.

Parametry głębokości posadowienia

Minimalna głębokość układania rur osłonowych wynosi 0,5 metra od powierzchni terenu, jednak zalecamy uwzględnienie lokalnych warunków klimatycznych:

• Strefy przemarzania – głębokość powinna przekraczać głębokość przemarzania gruntu o minimum 20cm
• Ruch kołowy – pod jezdniami minimum 1,0 metra od powierzchni
• Autostrady i drogi krajowe – zalecana głębokość 1,2-1,5 metra
• Maksymalna głębokość – nie powinna przekraczać 6 metrów bez szczegółowych obliczeń statycznych

Technologia wykonania wykopu

Profesjonalny montaż wymaga przestrzegania zasad wykonania podsypki i obsypki:

• Podsypka – warstwa piasku lub żwiru o grubości minimum 10cm
• Układanie rury – ze spadkiem minimum 1% w kierunku najniższego punktu
• Obsypka – piasek lub żwir, minimum 10cm powyżej rury i po bokach
• Zagęszczenie – kolejne warstwy zagęszczane do 85-90% według próby Proctora
• Wypełnienie – można stosować grunt rodzimy, jeśli nadaje się do zagęszczenia

Specjaliści Onninen zawsze podkreślają wagę właściwego zagęszczenia obsypki – to kluczowy element zapewniający stabilną współpracę rury z gruntem.

Systemy łączenia i akcesoria montażowe

Kompletny system ochrony kabli to nie tylko sama rura, ale również profesjonalne akcesoria montażowe. W ofercie Onninen znajdziesz wszystkie elementy potrzebne do budowy niezawodnej instalacji.

Złączki i elementy łączące

Do łączenia odcinków rur stosujemy sprawdzone rozwiązania:

• Złączki kielichowe – dla rur gładkościennych, zapewniają szczelność połączenia
• Dwuzłączki – uniwersalne łączenie dla większości typów rur
• Kolanka i rozgałęźniki – umożliwiają prowadzenie instalacji w złożonych trasach
• Zaślepki i korki – zabezpieczenie przed zanieczyszczeniami

Uchwyty i elementy mocujące

Dla instalacji naziemnych i w obiektach inżynieryjnych oferujemy:

• Obejmy ze stali ocynkowanej – odporne na korozję
• Uchwyty uniwersalne – do mocowania na konstrukcjach betonowych i stalowych
• Systemy prowadzenia – dla mostów i wiaduktów z kompensacją dylatacji

Kompleksowa oferta akcesoriów Onninen pozwala na realizację każdego projektu instalacyjnego z zachowaniem najwyższych standardów jakości i bezpieczeństwa.

Najczęściej zadawane pytania

Jak obliczyć średnicę rury osłonowej dla kabla energetycznego?

Średnica wewnętrzna rury powinna być 1,5 razy większa od średnicy zewnętrznej kabla energetycznego. Na przykład dla kabla o średnicy 20mm potrzebna jest rura o średnicy wewnętrznej minimum 30mm. Z naszego doświadczenia zalecamy dodatkowy margines bezpieczeństwa 5-10mm, szczególnie przy większych przekrojach kabli lub planowanej rozbudowie instalacji w przyszłości.

Jaka jest minimalna głębokość układania rur osłonowych?

Minimalna głębokość wynosi 0,5 metra od powierzchni terenu. Jednak pod drogami zalecamy minimum 1,0 metr, a pod autostradami 1,2-1,5 metra. Należy również uwzględnić lokalną głębokość przemarzania gruntu – rura powinna być ułożona co najmniej 20cm poniżej tej granicy.

Którą klasę odporności wybrać dla instalacji pod jezdnią?

Dla dróg osiedlowych wystarczy klasa 450N, dla dróg krajowych zalecamy 750N. W przypadku intensywnego ruchu ciężkich pojazdów lub autostrad zawsze wybieramy najwyższą dostępną klasę 750N. Dodatkowo warto rozważyć rury gładkościenne, które oferują lepszą odporność na długotrwałe obciążenia dynamiczne.

Czy można łączyć różne typy rur osłonowych w jednej instalacji?

Tak, ale wymaga to zastosowania odpowiednich przejściówek i złączek. Najczęściej łączy się rury karbowane z gładkościennymi na przejściach pod drogami. Kluczowe jest zachowanie jednakowej średnicy wewnętrznej i użycie dedykowanych elementów łączących zapewniających szczelność i wytrzymałość mechaniczną połączenia.

Jak długo można przechowywać rury osłonowe przed montażem?

Rury z HDPE można przechowywać nawet kilka lat przy zachowaniu właściwych warunków. Należy chronić je przed bezpośrednim promieniowaniem UV, składować na równej powierzchni i unikać temperatur powyżej 40°C. Rury w kręgach należy układać maksymalnie w trzech warstwach, aby uniknąć odkształceń. Przed montażem warto sprawdzić stan pilota i płynność jego przesuwania.

Jakie są różnice między rurami karbowanymi a gładkościennymi?

Rury karbowane są bardziej elastyczne i łatwiejsze w montażu, gładkościenne oferują wyższą wytrzymałość mechaniczną. Karbowane sprawdzają się doskonale w wykopach otwartych i trudnych warunkach terenowych dzięki elastyczności. Gładkościenne są idealne do przecisków, przewiertów sterowanych i miejsc o wysokich obciążeniach transportowych.

Czy rury osłonowe wymagają konserwacji po montażu?

Rury HDPE praktycznie nie wymagają konserwacji przez cały okres eksploatacji. Zalecamy jedynie okresową kontrolę połączeń w studniach kablowych i sprawdzenie drożności rur przed wciąganiem nowych kabli. W przypadku instalacji naziemnych warto kontrolować stan uchwytów i elementów mocujących co 2-3 lata.

Kiedy stosować rury dzielone?

Rury dzielone używamy głównie do napraw uszkodzonych kanalizacji kablowych i ochrony istniejących kabli. Sprawdzają się doskonale przy modernizacji instalacji, gdzie nie ma możliwości wykopania nowej trasy. Szczególnie przydatne są przy zabezpieczaniu kolizji z innymi sieciami podziemnymi lub naprawach punktowych bez konieczności wymiany całego odcinka.
