Mufy przelotowe SN to kluczowe elementy osprzętu kablowego, które zapewniają bezpieczne i niezawodne połączenia kabli średniego napięcia w zakresie od 1 kV do 36 kV. W Onninen oferujemy szeroki wybór tych specjalistycznych komponentów, dostosowanych do różnorodnych wymagań instalacji elektroenergetycznych.
Jako lider w dystrybucji rozwiązań instalacyjnych, doskonale rozumiemy znaczenie właściwego doboru i montażu muf przelotowych w instalacjach SN. Nasze wieloletnie doświadczenie pokazuje, że prawidłowo zainstalowana mufa przelotowa gwarantuje bezpieczeństwo i długotrwałą eksploatację całej instalacji.
Czym jest mufa przelotowa SN i jak działa

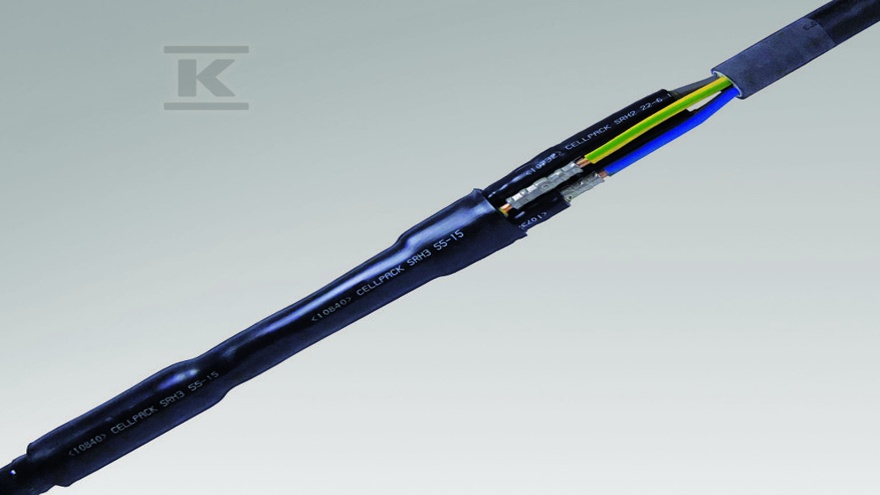

Mufa przelotowa SN to specjalistyczny element osprzętu kablowego, który służy do łączenia dwóch odcinków tego samego rodzaju kabla średniego napięcia. Jej główną funkcją jest zapewnienie ciągłości przewodzenia prądu przy jednoczesnym zachowaniu właściwości izolacyjnych i mechanicznych połączenia.
W naszej ofercie znajdziesz mufy kablowe SN renomowanych producentów, które charakteryzują się wysoką jakością wykonania i niezawodnością w eksploatacji. Nasze produkty obejmują różne technologie montażu - od termokurczliwych po zimnokurczliwe, dostosowane do specyfiki danej instalacji.
Budowa i elementy składowe mufy przelotowej
Konstrukcja mufy przelotowej SN składa się z kilku kluczowych elementów:
- Złączka kablowa - zapewnia mechaniczne i elektryczne połączenie żył przewodzących (śrubowa lub zaprasowywana)
- System izolacyjny - odtwarza właściwości dielektryczne kabla w miejscu połączenia
- Ekran zewnętrzny - zapewnia ciągłość ekranowania całego systemu kablowego
- Osłona mechaniczna - chroni przed wpływami zewnętrznymi i uszkodzeniami mechanicznymi
- Elementy sterowania polem - kontrolują rozkład napięcia elektrycznego w miejscu połączenia
Zasada działania mufy przelotowej SN
Działanie mufy przelotowej opiera się na odtworzeniu właściwości elektrycznych oryginalnego kabla w miejscu połączenia. System izolacyjny mufy musi zapewnić takie same parametry dielektryczne jak izolacja łączonych kabli, przy jednoczesnym zachowaniu ciągłości ekranowania elektromagnetycznego.
Kluczowym aspektem jest prawidłowe sterowanie polem elektrycznym w miejscu zakończenia ekranu kabla. W tym celu stosuje się specjalne materiały o wysokiej przenikalności elektrycznej, które załamują linie ekwipotencjalne i obniżają koncentrację pola elektrycznego.
Rodzaje technologii muf przelotowych dostępnych w Onninen
Mufy termokurczliwe
Mufy termokurczliwe to najpopularniejszy typ w naszej ofercie. Charakteryzują się materiałami, które pod wpływem ciepła kurczą się, dopasowując się idealnie do kształtu kabla. W asortymencie Onninen znajdziesz mufy termokurczliwe do napięć 12/20 kV i 24 kV.
Zalety muf termokurczliwych:
- Doskonałe dopasowanie do kabla dzięki kontrolowanemu kurczeniu
- Wysoka szczelność i odporność na wilgoć
- Sprawdzona technologia z długoletnim doświadczeniem eksploatacyjnym
- Szeroki wybór przekrojów żył od 10 mm² do 400 mm²
Mufy zimnokurczliwe
Technologia zimnokurczliwa to nowoczesne rozwiązanie, które nie wymaga użycia źródeł ciepła podczas montażu. Mufy są dostarczane wstępnie rozciągnięte na spirali nośnej, którą usuwa się podczas instalacji.
Kluczowe korzyści technologii zimnokurczliwej:
- Montaż bez użycia palnika - zwiększone bezpieczeństwo instalacji
- Możliwość pracy w ograniczonych przestrzeniach
- Skrócony czas instalacji nawet o 70% w porównaniu z mufami termokurczliwymi
- Dynamiczne uszczelnienie adaptujące się do zmian temperatury
Mufy hybrydowe
W naszej ofercie dostępne są także mufy hybrydowe, łączące zalety różnych technologii. Przykładem jest system wykorzystujący elementy nasuwane w połączeniu z komponentami termokurczliwymi, co zapewnia szybką i bezpieczną instalację.
| Technologia | Czas montażu | Wymagane narzędzia | Zastosowanie |
|---|---|---|---|
| Termokurczliwa | 60-90 min | Palnik, narzędzia standardowe | Uniwersalne, wszystkie środowiska |
| Zimnokurczliwa | 20-30 min | Narzędzia podstawowe | Ograniczone przestrzenie, szybki montaż |
| Hybrydowa | 30-45 min | Palnik tylko dla wybranych elementów | Kompromis między czasem i niezawodnością |
Zastosowania i dobór mufy przelotowej SN
Kryteria doboru mufy przelotowej
Właściwy dobór mufy przelotowej SN wymaga uwzględnienia kilku kluczowych parametrów:
Napięcie znamionowe - mufy dostępne w naszej ofercie obsługują napięcia od 6/10 kV do 20,8/36 kV. Najpopularniejsze to mufy na napięcia 12/20 kV i 18/30 kV, stosowane w miejskich sieciach rozdzielczych.
Typ izolacji kabla - oferujemy mufy dedykowane do kabli XLPE (polietylen usieciowany), EPR oraz starszych kabli o izolacji papierowo-olejowej. Dostępne są także mufy przejściowe do łączenia różnych typów izolacji.
Przekrój żył - w asortymencie Onninen znajdziesz mufy do przekrojów od 10 mm² do 630 mm², dostosowane do wszystkich popularnych przekrojów kabli SN.
Typowe zastosowania w praktyce instalatorskiej
Z naszego wieloletniego doświadczenia wynika, że mufy i głowice kablowe SN znajdują zastosowanie w różnorodnych projektach:
- Sieci dystrybucyjne - łączenie odcinków kabli w liniach SN zasilających stacje transformatorowe
- Instalacje przemysłowe - połączenia kablowe w zakładach o dużym poborze mocy
- Elektrownie i stacje transformatorowe - mufy odporne na wysokie prądy zwarciowe
- Instalacje wewnętrzne budynków - mufy kompaktowe do pomieszczeń technicznych
- Sieci podziemne - mufy odporne na działanie wilgoci i agresywnych substancji
Warunki środowiskowe i wymagania eksploatacyjne
Mufy przelotowe SN z naszej oferty są projektowane do pracy w różnych warunkach środowiskowych:
Zakres temperatur - standardowo od -50°C do +90°C przy pracy ciągłej, z możliwością krótkotrwałego obciążenia do +130°C podczas przeciążeń kabla.
Odporność na wilgoć - wszystkie mufy posiadają certyfikowaną klasę szczelności umożliwiającą pracę w środowiskach o wysokiej wilgotności oraz przy okresowym zanurzeniu.
Odporność chemiczna - materiały muf są odporne na działanie olejów, kwasów i zasad występujących w środowisku przemysłowym.
Proces montażu i wymagania techniczne
Przygotowanie kabla do montażu mufy
Prawidłowy montaż mufy przelotowej SN rozpoczyna się od precyzyjnego przygotowania końców kabli. W naszym doświadczeniu montażowym, kluczowe jest zachowanie odpowiednich długości poszczególnych warstw kabla:
- Żyła robocza - odsłonięta na długość wymaganą przez producenta złączki
- Izolacja główna - przygotowana zgodnie z instrukcją mufy
- Ekran półprzewodzący - usunięty z zachowaniem gładkiej powierzchni
- Ekran metaliczny - przygotowany do połączenia z systemem ekranowania mufy
Kolejność montażu elementów mufy
Montaż mufy termokurczliwej przebiega według ustalonej procedury:
- Montaż złączki - połączenie mechaniczne i elektryczne żył kabli
- Aplikacja elementów sterowania polem - nakładanie stożków sterujących
- Izolacja główna - aplikacja rurek termokurczliwych odtwarzających izolację
- Ekranowanie - montaż taśmy miedzianej i elementów przewodzących
- Osłona zewnętrzna - finalna rurka chroniąca przed czynnikami zewnętrznymi
W przypadku muf zimnokurczliwych procedura jest uproszczona - większość elementów jest już wstępnie zamontowana na spirali nośnej, co znacznie skraca czas instalacji.
Kontrola jakości i badania
Po zakończeniu montażu wykonujemy kontrolę wizualną poprawności wykonania wszystkich elementów mufy oraz pomiar rezystancji izolacji. W instalacjach o szczególnym znaczeniu zalecamy wykonanie badań napięciowych zgodnie z normą PN-HD 629.
Najczęściej zadawane pytania
Jaka jest różnica między mufą przelotową a przejściową SN?
Mufa przelotowa łączy odcinki tego samego typu kabla, zachowując identyczne parametry elektryczne. Mufa przejściowa służy do połączenia różnych typów kabli, np. o izolacji papierowej z kablami XLPE. W ofercie Onninen dostępne są oba typy muf dostosowane do różnych kombinacji kabli SN.
Ile trwa montaż mufy przelotowej SN?
Czas montażu zależy od technologii mufy i doświadczenia montera. Mufy termokurczliwe wymagają 60-90 minut, podczas gdy zimnokurczliwe można zainstalować w 20-30 minut. Mufy hybrydowe oferują kompromis czasowy wynoszący 30-45 minut montażu.
Jakie napięcia obsługują mufy przelotowe SN z oferty Onninen?
Nasze mufy obsługują napięcia od 6/10 kV do 36 kV. Najpopularniejsze są mufy na napięcia 12/20 kV i 18/30 kV używane w sieciach dystrybucyjnych. Oferujemy również mufy na 24 kV do zastosowań przemysłowych oraz specjalistycznych instalacji energetycznych.
Czy mufa przelotowa SN może pracować w środowisku wilgotnym?
Tak, wszystkie mufy z naszej oferty posiadają certyfikowaną odporność na wilgoć. Są przeznaczone do pracy w warunkach wysokiej wilgotności oraz przy okresowym zanurzeniu w wodzie. Szczelność zapewnia specjalna konstrukcja i wysokiej jakości materiały izolacyjne.
Jakie przekroje kabli obsługują mufy przelotowe SN?
W asortymencie Onninen znajdziesz mufy do przekrojów od 10 mm² do 630 mm². Oferujemy kompletną gamę obejmującą wszystkie popularne przekroje używane w instalacjach SN. Każda mufa jest precyzyjnie dopasowana do konkretnego zakresu przekrojów dla zapewnienia optymalnych parametrów elektrycznych.
Które mufy SN są najłatwiejsze w montażu?
Mufy zimnokurczliwe oferują najszybszy i najłatwiejszy montaż. Nie wymagają użycia palnika, co eliminuje ryzyko przegrzania i umożliwia instalację w ograniczonych przestrzeniach. System wstępnie zmontowanych elementów znacznie skraca czas pracy i redukuje możliwość błędów montażowych.
Jaką żywotność mają mufy przelotowe SN?
Prawidłowo zamontowane mufy SN mają żywotność 25-30 lat. Długotrwała eksploatacja zależy od jakości montażu, warunków środowiskowych i obciążeń eksploatacyjnych. Mufy z naszej oferty wykonane są z materiałów o potwierdzonej długoterminowej stabilności właściwości dielektrycznych.
Profesjonalne rozwiązania dla wymagających instalacji
Jako lider w dystrybucji osprzętu elektroenergetycznego, w Onninen oferujemy nie tylko wysokiej jakości mufy przelotowe SN, ale także kompleksowe wsparcie techniczne dla naszych klientów. Nasze oddziały w całej Polsce zapewniają dostęp do pełnej gamy produktów oraz profesjonalne doradztwo w doborze optymalnych rozwiązań.
Współpracujemy z renomowanymi producentami takimi jak Raychem/TE Connectivity, Cellpack, czy Ensto, co gwarantuje najwyższą jakość oferowanych produktów. W naszym asortymencie znajdziesz zarówno standardowe rozwiązania dla typowych instalacji, jak i specjalistyczne mufy do wymagających zastosowań przemysłowych.
Zachęcamy do kontaktu z naszymi specjalistami, którzy pomogą w doborze właściwej mufy przelotowej SN do specyfiki Państwa projektu. Dzięki wieloletniemu doświadczeniu w branży energetycznej, zapewniamy fachowe doradztwo techniczne oraz szybkie dostawy produktów do wszystkich regionów Polski.
Inwestując w profesjonalne mufy i głowice kablowe SN z oferty Onninen, gwarantują Państwo bezpieczeństwo, niezawodność i długotrwałą eksploatację instalacji elektrycznych średniego napięcia.
