Wodomierz radiowy to nowoczesne urządzenie pomiarowe, które rewolucjonizuje sposób odczytu zużycia wody w instalacjach hydraulicznych. W Onninen, jako lider w dystrybucji rozwiązań instalacyjnych, obserwujemy rosnące zainteresowanie naszych klientów tą technologią. Z naszego wieloletniego doświadczenia wynika, że wodomierze radiowe znacząco upraszczają procesy pomiarowe i redukują koszty operacyjne w budynkach mieszkalnych i przemysłowych.
Podstawą działania wodomierza radiowego jest połączenie tradycyjnego mechanicznego pomiaru przepływu z zaawansowaną technologią bezprzewodowej transmisji danych. To rozwiązanie eliminuje konieczność wizyt inkasenckich w mieszkaniach, co doceniają zarówno zarządcy nieruchomości, jak i mieszkańcy.
Sprawdź wodomierze radiowe w hurtowni Onninen
Budowa i elementy składowe wodomierza radiowego
Wodomierz radiowy składa się z dwóch głównych elementów, które wspólnie tworzą kompleksowy system pomiarowy. Pierwszy element to klasyczny wodomierz mechaniczny, odpowiedzialny za precyzyjny pomiar przepływu wody. Drugi kluczowy element to moduł radiowy, który przekształaca dane pomiarowe na sygnały radiowe.
Wodomierz mechaniczny - serce systemu

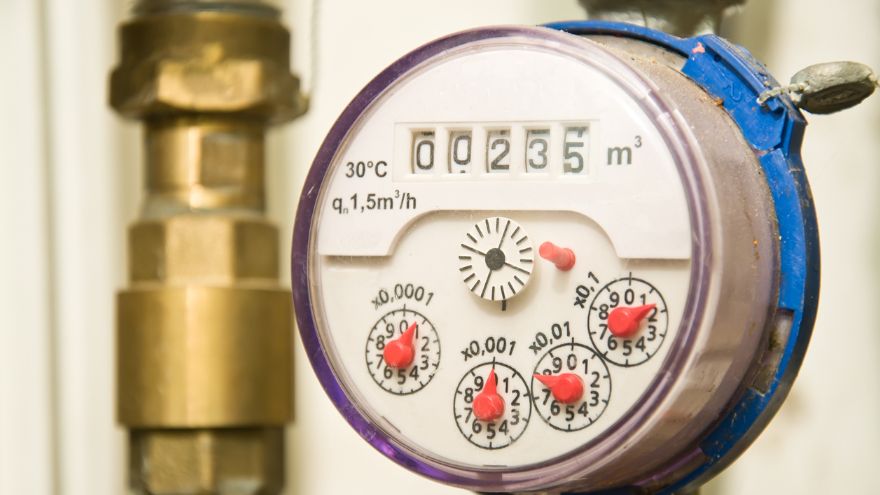

Mechaniczna część urządzenia może być wykonana w różnych technologiach - jako wodomierz jednostrumieniowy skrzydełkowy, wielostrumieniowy lub ultradźwiękowy. Przepływająca woda wprawia w ruch wirnik, którego obroty są przekazywane na liczydło przez sprzęgło magnetyczne. W naszej ofercie znajdziesz wodomierze o różnych przepływach nominalnych - od DN15 do DN100, dostosowane do konkretnych wymagań instalacji.
Moduł radiowy - mózg komunikacji
Moduł radiowy to zaawansowane urządzenie elektroniczne wyposażone w mikroprocesor, nadajnik radiowy oraz długotrwałą baterię litową. Zawiera również czujniki optyczne lub magnetyczne, które monitorują ruch mechanizmu wodomierza. Żywotność baterii wynosi zazwyczaj 10-12 lat, co zapewnia bezobsługową pracę przez cały okres eksploatacji.
| Element modułu | Funkcja | Okres pracy |
|---|---|---|
| Bateria litowa | Zasilanie systemu | 10-12 lat |
| Mikrokomputer | Przetwarzanie danych | Cały okres eksploatacji |
| Nadajnik radiowy | Transmisja danych | 868 MHz ISM |
| Czujniki optyczne/magnetyczne | Monitorowanie obrotów | Odporność na zakłócenia |
Zasada działania wodomierza radiowego krok po kroku
Proces działania wodomierza radiowego opiera się na precyzyjnej współpracy między elementem mechanicznym a elektronicznym. Wodomierz mechaniczny mierzy rzeczywisty przepływ wody, generując impulsy proporcjonalne do objętości przepływającej wody.
Proces rejestracji i transmisji danych
Moduł radiowy pracuje kontinuum, zliczając impulsy generowane przez wskazówkę licznika optycznie lub magnetycznie. Dane pomiarowe są rejestrowane w pamięci modułu z rozdzielczością do 12 miesięcy wstecz. System zapisuje nie tylko bieżące wskazania, ale także historyczne dane z końca każdego
miesiąca.
- Ciągłe monitorowanie: Czujniki rejestrują każdy obrót mechanizmu pomiarowego
- Archiwizacja danych: Pamięć modułu przechowuje wskazania z ostatnich 12 miesięcy
- Optymalizacja transmisji: Sygnał radiowy nadawany w programowanych interwałach
- Wykrywanie anomalii: System identyfikuje próby ingerencji lub nieprawidłowości
Parametry techniczne transmisji
Komunikacja odbywa się w paśmie ISM 868 MHz, zgodnie z normą PN-ETSI 300 220-3. Zasięg działania w otwartej przestrzeni wynosi do 300 metrów, natomiast w budynkach mieszkalnych skuteczny zasięg to około 50-100 metrów w zależności od konstrukcji budynku.
Metody odczytu danych z wodomierzy radiowych
W praktyce instalacyjnej wyróżniamy dwa główne systemy zbierania danych z wodomierzy radiowych. Każdy z nich ma swoje zalety i obszary zastosowania, które dobieramy w zależności od specyfiki obiektu i wymagań użytkowników.
System inkasencki (walk-by/drive-by)
W systemie inkasenckim pracownik wyposażony w przenośny terminal (smartphone, tablet lub dedykowane urządzenie) porusza się w pobliżu budynku i odbiera sygnały radiowe z modułów. Moduły typu field point zgłaszają się swoim unikalnym identyfikatorem i przekazują aktualne wskazania.
Ten system idealnie sprawdza się w mniejszych budynkach mieszkalnych oraz tam, gdzie koszty infrastruktury telekomunikacyjnej byłyby nieproporcjonalnie wysokie. Z naszego doświadczenia w Onninen wynika, że rozwiązanie to wybiera około 70% naszych klientów ze względu na elastyczność i niskie koszty wdrożenia.
System stacjonarny (fixed network)
System stacjonarny wykorzystuje koncentratory danych instalowane na stałe w budynku lub jego pobliżu. Moduły typu end point komunikują się z koncentratorem, tworząc sieć mesh. Dane są następnie przekazywane przez sieć GSM/GPRS na serwer zarządzający.
- Automatyzacja pełna: Odczyty wykonywane bez udziału człowieka
- Monitoring online: Dostęp do danych w czasie rzeczywistym
- Bilansowanie precyzyjne: Synchroniczne odczyty wszystkich liczników
- Wykrywanie awarii: Natychmiastowe powiadomienia o nieprawidłowościach
Funkcje diagnostyczne i zabezpieczenia
Nowoczesne wodomierze radiowe dostępne w naszej ofercie wyposażone są w zaawansowane funkcje diagnostyczne. System wykrywa próby ingerencji magnesami neodymowymi, demontaż modułu, przepływ wsteczny oraz wycieki wody.
System wykrywania nieprawidłowości
Moduł radiowy rejestruje wszystkie zdarzenia mogące wpływać na poprawność pomiaru. Informacje o próbach manipulacji są archiwizowane i przekazywane podczas kolejnego odczytu. W asortymencie Onninen oferujemy wodomierze z modułami radiowymi renomowanych producentów, które gwarantują niezawodność wykrywania nawet subtelnych prób ingerencji.
| Typ wykrywanej anomalii | Metoda detekcji | Czas reakcji |
|---|---|---|
| Ingerencja magnetyczna | Czujniki pola magnetycznego | Natychmiast |
| Demontaż modułu | Czujniki wstrząsów/położenia | Natychmiast |
| Przepływ wsteczny | Analiza kierunku obrotów | W czasie rzeczywistym |
| Wyciek instalacji | Ciągły przepływ poniżej progu | 24-48 godzin |
Bezpieczeństwo transmisji danych
Wszystkie dane przesyłane drogą radiową są szyfrowane kluczem AES 128-bit, co zapewnia ochronę przed nieautoryzowanym dostępem. Protokół komunikacyjny jest zgodny z normą PN-EN 1757-4 Wireless M-BUS, obowiązującą na terenie Unii Europejskiej.
Zalety wdrożenia wodomierzy radiowych
Z perspektywy naszego wieloletniego doświadczenia w Onninen, wodomierze radiowe przynoszą wymierne korzyści dla wszystkich uczestników procesu pomiarowego. Jako lider rynku instalacyjnego rekomendujemy te rozwiązania szczególnie w nowych inwestycjach oraz modernizacjach systemów pomiarowych.
Korzyści dla zarządców i administratorów
- Redukcja kosztów operacyjnych: Eliminacja kosztów wizyt inkasenckich
- Precyzja pomiarów: Dokładne bilansowanie zużycia między licznikami głównymi a mieszkaniowymi
- Wykrywanie strat: Identyfikacja wycieków i nielegalnych poborów
- Archiwizacja danych: Automatyczne przechowywanie historii zużycia
Korzyści dla mieszkańców
Mieszkańcy doceniają przede wszystkim ochronę prywatności - brak konieczności wpuszczania obcych osób do mieszkań. System eliminuje również błędy odczytu związane z czynnikiem ludzkim oraz umożliwia łatwe monitorowanie własnego zużycia wody.
Wybór odpowiedniego wodomierza radiowego
W ofercie Onninen znajdziesz wodomierze radiowe BMETERS o różnych przepływach nominalnych i funkcjonalnościach. Dobór odpowiedniego urządzenia zależy od kilku kluczowych parametrów instalacji.
Kryteria doboru technicznego
- Przepływ nominalny (Qn): DN15, DN20, DN25 - dostosowany do przewidywanego zużycia
- Temperatura medium: Wodomierze do wody zimnej (do 30°C) lub ciepłej (do 90°C)
- Pozycja montażu: Pozioma lub pionowa w zależności od warunków instalacji
- Klasa dokładności: Klasa A lub B według dyrektywy MID 2014/32/EU
Nasze zespoły techniczne w oddziałach Onninen w całej Polsce służą profesjonalnym doradztwem w zakresie wyboru optymalnego rozwiązania dla konkretnej instalacji. Oferujemy kompleksowe wsparcie - od doboru produktu po szkolenia z obsługi systemu.
Najczęściej zadawane pytania
1. Czy wodomierz radiowy jest bezpieczny dla zdrowia?
Tak, wodomierz radiowy jest całkowicie bezpieczny dla zdrowia. Moc nadawania wynosi zaledwie kilka miliwatów, co jest znacznie mniej niż routery Wi-Fi czy telefony komórkowe. Sygnał nadawany jest w krótkich impulsach co 30-60 sekund, nie ciągle. Wszystkie urządzenia posiadają certyfikaty zgodności z normami bezpieczeństwa wydane przez akredytowane jednostki badawcze.
2. Jak długo pracuje bateria w module radiowym?
Bateria litowa w module radiowym pracuje 10-12 lat. To oznacza, że moduł może być użyty ponownie po wymianie wodomierza mechanicznego (który wymaga legalizacji co 5 lat). Dzięki temu koszty eksploatacji systemu są znacznie zredukowane, a inwestycja szybko się zwraca.
3. Czy można zamontować moduł radiowy na istniejący wodomierz?
Tak, w wielu przypadkach możliwe jest doposażenie istniejącego wodomierza w moduł radiowy. Wymaga to jednak sprawdzenia kompatybilności urządzeń oraz indywidualnego programowania modułu. W ofercie Onninen dostępne są zarówno zestawy kompletne, jak i moduły do doposażenia istniejących instalacji.
4. Jaki jest zasięg działania modułu radiowego?
Zasięg wynosi do 300 metrów w otwartej przestrzeni. W budynkach mieszkalnych efektywny zasięg to 50-100 metrów w zależności od konstrukcji ścian i obecności elementów metalowych. W budynkach z grubymi ścianami żelbetowymi może być konieczny odczyt z klatki schodowej na odpowiednim piętrze.
5. Czy dane przesyłane radiowo są zabezpieczone?
Wszystkie dane są szyfrowane kluczem AES 128-bit przed transmisją. To zapewnia pełną ochronę przed nieautoryzowanym dostępem lub manipulacją podczas przesyłu. Protokół komunikacyjny jest zgodny z europejskimi normami bezpieczeństwa dla urządzeń pomiarowych.
6. Czy moduł wykrywa próby manipulacji przy wodomierzu?
Tak, zaawansowane moduły wykrywają różne typy ingerencji. System rejestruje próby użycia magnesów neodymowych, demontaż urządzenia, przepływ wsteczny oraz anomalie w zużyciu wskazujące na wycieki. Wszystkie zdarzenia są archivizowane z dokładną datą i czasem wystąpienia.
7. Ile kosztuje wdrożenie systemu radiowego odczytu?
Koszt zależy od wybranego systemu i liczby punktów pomiarowych. Inwestycja zwraca się zazwyczaj w ciągu 2-3 lat dzięki oszczędnościom na kosztach odczytów i lepszemu bilansowaniu zużycia. W Onninen oferujemy kompleksowe wyceny uwzględniające specyfikę każdego obiektu.
Nowoczesne rozwiązania dla efektywnego zarządzania mediami
Wodomierze radiowe reprezentują przyszłość pomiarów zużycia mediów w budownictwie. Jako doświadczony partner branży instalacyjnej, w Onninen obserwujemy dynamiczny rozwój tych technologii i rosnące zainteresowanie naszych klientów. Inwestycja w radiowy system odczytu to nie tylko modernizacja infrastruktury, ale także długoterminowe oszczędności i poprawa komfortu zarządzania nieruchomością.
Dzięki szerokiej ofercie wodomierzy radiowych oraz kompleksowemu wsparciu technicznemu, pomagamy naszym klientom wdrażać nowoczesne rozwiązania dostosowane do indywidualnych potrzeb. Nasze oddziały w całej Polsce zapewniają profesjonalne doradztwo, szybką dostawę oraz pełne wsparcie serwisowe, co gwarantuje sukces każdego projektu modernizacyjnego.
