Jak podłączyć zasilacz 12V do instalacji 230V

Podłączenie zasilacza 12V do instalacji 230V to podstawowa umiejętność każdego instalatora elektrycznego i montera oświetlenia LED. Prawidłowo wykonane połączenie zapewnia bezpieczną transformację wysokiego napięcia sieciowego na bezpieczne napięcie stałe 12V DC, niezbędne do zasilania taśm LED, modułów oświetleniowych oraz innych urządzeń elektronicznych.

Proces instalacji wymaga zastosowania odpowiednich zabezpieczeń elektrycznych oraz zachowania prawidłowej kolejności podłączenia przewodów zasilających. Kluczowe znaczenie ma rozpoznanie oznakowania zacisków INPUT (wejście 230V AC) i OUTPUT (wyjście 12V DC) oraz prawidłowe podłączenie przewodów fazowych, neutralnych i ochronnych zgodnie z normami instalacyjnymi.

Sprawdź zasilacze do LED w hurtowni Onninen

Rodzaje zasilaczy 12V i ich zastosowanie

Współczesne zasilacze do LED dostępne są w różnych konfiguracjach konstrukcyjnych, dostosowanych do specyfiki konkretnych zastosowań instalacyjnych. Każdy typ wymaga nieco innego podejścia do montażu i podłączenia.

Zasilacze modułowe do wbudowania

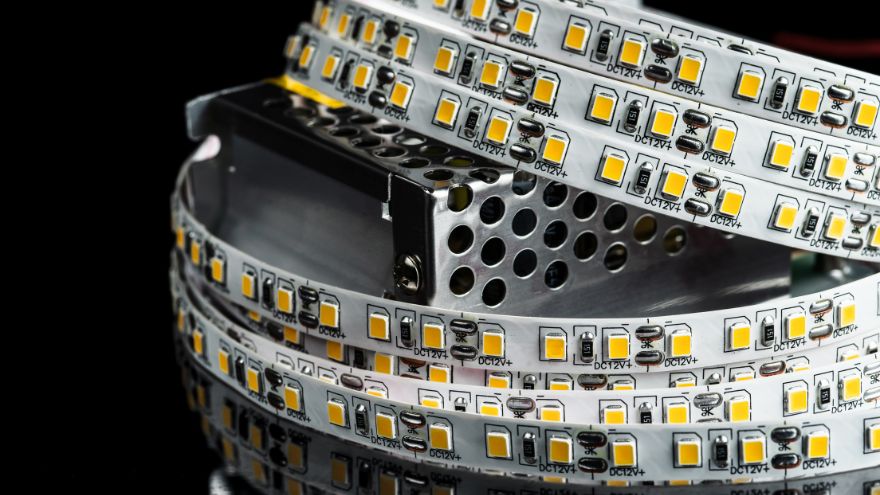

Zasilacze modułowe to najpopularniejsze rozwiązanie w instalacjach wewnętrznych. Charakteryzują się metalową, perforowaną obudową zapewniającą skuteczne odprowadzanie ciepła. Przewody zasilające podłącza się za pomocą zacisków śrubowych oznaczonych jako L (faza), N (neutralny) i PE (ochronny).

Zasilacze hermetyczne IP67

Zasilacze wodoszczelne w obudowach IP67 przeznaczone są do instalacji zewnętrznych narażonych na działanie warunków atmosferycznych. Wyposażone są w przewody wejściowe i wyjściowe zakończone złączami lub przygotowane do bezpośredniego podłączenia za pomocą złączek instalacyjnych.

Zasilacze na szynę DIN

Zasilacze instalacyjne montowane na szynie DIN w rozdzielnicach to rozwiązanie preferowane w instalacjach przemysłowych i dużych obiektach. Umożliwiają centralne zasilanie rozbudowanych systemów oświetlenia LED z jednego punktu, ułatwiając serwisowanie i diagnostykę.

Przygotowanie do instalacji - dobór mocy zasilacza

Właściwy dobór mocy zasilacza ma kluczowe znaczenie dla bezpieczeństwa i żywotności całego systemu oświetleniowego. Niedostateczna moc prowadzi do przeciążenia i awarii, podczas gdy nadmierna moc generuje niepotrzebne koszty eksploatacyjne.

Obliczanie wymaganej mocy

Moc zasilacza musi przewyższać o minimum 10-20% całkowitą moc podłączonych odbiorników. Dla taśmy LED o mocy 4,8W/m przy długości 5 metrów: 4,8W × 5m = 24W, plus 20% zapasu = 28,8W. W takim przypadku należy wybrać zasilacz o mocy minimum 30W.

• Sprawdź moc jednostkową na 1 metr taśmy LED (podana w specyfikacji)
• Pomnóż przez planowaną długość instalacji
• Dodaj 20% zapasu mocy dla bezpiecznej pracy
• W przypadku sterowników RGB dodaj dodatkowe 10% rezerwy

Uwzględnienie spadków napięcia

W instalacjach przekraczających 5 metrów dla taśm 12V lub 10 metrów dla taśm 24V konieczne jest zastosowanie zasilania wielopunktowego. Długie odcinki przewodów niskonapięciowych powodują spadki napięcia skutkujące nierównomiernym świeceniem diod LED.

Proces podłączenia krok po kroku

Montaż i podłączenie zasilacza 12V wymaga systematycznego podejścia z uwzględnieniem wszystkich aspektów bezpieczeństwa elektrycznego. Prace należy wykonywać przy wyłączonym zasilaniu z odpowiednimi zabezpieczeniami.

Krok 1: Przygotowanie i bezpieczeństwo

Przed rozpoczęciem pracy wyłącz zasilanie w obwodzie za pomocą wyłącznika nadprądowego i upewnij się o braku napięcia miernikiem elektronicznym. Przygotuj niezbędne narzędzia: śrubokrety izolowane, ściągacze izolacji, złączki instalacyjne oraz znaczniki przewodów.

Krok 2: Identyfikacja zacisków zasilacza

Na zasilaczu znajdź oznakowanie INPUT (wejście 230V) oraz OUTPUT (wyjście 12V). Zaciski wejściowe oznaczone są jako L (przewód brązowy - faza), N (przewód niebieski - neutralny) i PE (przewód żółto-zielony - ochronny). Zaciski wyjściowe to + i - lub V+ i V-.

Krok 3: Podłączenie strony pierwotnej 230V

Podłącz przewody instalacji 230V do zacisków INPUT:

• Przewód fazowy L (brązowy) do zacisku oznaczonego L
• Przewód neutralny N (niebieski) do zacisku N
• Przewód ochronny PE (żółto-zielony) do zacisku PE lub masa

Połączenia wykonuj za pomocą odpowiednich złączek lub zacisków śrubowych, zapewniając pewne mechaniczne mocowanie przewodów. Sprawdź szczelność połączeń lekkim pociągnięciem przewodów.

Krok 4: Podłączenie strony wtórnej 12V

Do zacisków OUTPUT podłącz odbiorniki 12V DC zachowując właściwą polaryzację:

• Przewód dodatni + (zazwyczaj czerwony) do zacisku V+ lub +
• Przewód ujemny - (zazwyczaj czarny) do zacisku V- lub -

W przypadku taśm LED sprawdź oznakowanie polaryzacji na samej taśmie - niewłaściwe podłączenie nie spowoduje uszkodzenia, ale diody nie będą świecić.

Krok 5: Test i uruchomienie

Po zakończeniu montażu przeprowadź test instalacji:

• Sprawdź poprawność wszystkich połączeń
• Włącz zasilanie w obwodzie
• Zmierz napięcie wyjściowe - powinno wynosić 12V DC ±5%
• Podłącz odbiorniki i sprawdź ich poprawne działanie

Schematy połączeń i konfiguracje instalacyjne

Różne zastosowania wymagają odmiennych schematów połączeń zasilaczy 12V. Znajomość podstawowych konfiguracji pozwala na optymalne zaprojektowanie systemu oświetleniowego.

Podłączenie podstawowe - jeden zasilacz, jedna taśma

Najprostszy schemat dla taśm do 5 metrów:

230V AC → Zasilacz 12V (INPUT: L, N, PE | OUTPUT: +, -) → Taśma LED 12V

Ten układ sprawdza się w podstawowych instalacjach domowych: podświetlenie mebli, schodów, luster czy elementów dekoracyjnych.

Zasilanie równoległe - jeden zasilacz, wiele taśm

Dla większych instalacji z wieloma odcinkami taśm zastosuj podłączenie równoległe. Każdy odcinek taśmy podłącz bezpośrednio do zacisków OUTPUT zasilacza, unikając połączeń szeregowych.

System wielozasilaczowy

W rozbudowanych instalacjach zastosuj wiele zasilaczy rozmieszczonych strategicznie, aby zminimalizować długość przewodów 12V i związane z tym spadki napięcia. Każdy zasilacz zasila maksymalnie 5-metrowe odcinki taśm.

Integracja ze sterownikami RGB

Dla taśm kolorowych RGB schemat obejmuje dodatkowy sterownik:

230V AC → Zasilacz 12V → Sterownik RGB → Taśma RGB

Sterownik podłącza się między zasilaczem a taśmą, umożliwiając kontrolę kolorów i efektów świetlnych za pomocą pilota lub aplikacji mobilnej.

Najczęstsze błędy i sposoby ich unikania

Analiza typowych problemów instalacyjnych pozwala na uniknięcie kosztownych błędów i zapewnienie długotrwałej, bezawaryjnej pracy systemu oświetleniowego.

Nieprawidłowy dobór mocy zasilacza

Niedoszacowanie mocy to najczęstszy błąd prowadzący do przeciążenia zasilacza. Urządzenie pracuje w wysokiej temperaturze, co skraca jego żywotność i może prowadzić do awarii. Zawsze dodawaj 20% zapasu mocy ponad rzeczywiste zapotrzebowanie odbiorników.

Pomylenie polaryzacji na wyjściu 12V

Błędne podłączenie plus i minus na wyjściu zasilacza to częsty problem, szczególnie przy braku wyraźnych oznaczeń. Diody LED nie świecą, ale zazwyczaj nie ulegają uszkodzeniu. Zawsze sprawdź polaryzację miernikiem przed podłączeniem odbiorników.

Niewłaściwe zaciski na wejściu 230V

Pomylenie przewodów fazowego i neutralnego na wejściu może nie wpływać na działanie zasilacza, ale zaburza bezpieczeństwo instalacji. Używaj zawsze przewodów o standardowych kolorach i sprawdzaj ich funkcję testerem napięcia.

Brak odpowiednich zabezpieczeń

Zasilacze LED wymagają zabezpieczenia nadprądowego dostosowanego do ich parametrów. Standardowo stosuj wyłączniki 10A dla zasilaczy do 100W oraz 16A dla większych mocy. Zabezpieczenie różnicowoprądowe 30mA jest obligatoryjne w obwodach oświetleniowych.

Najczęściej zadawane pytania

Czy można podłączyć zasilacz 12V bezpośrednio do instalacji 230V?

Tak, zasilacze 12V są przeznaczone do bezpośredniego podłączenia do sieci 230V. Wbudowany transformator automatycznie obniża napięcie z 230V AC na 12V DC. Wymagane jest tylko prawidłowe podłączenie przewodów L, N i PE do odpowiednich zacisków INPUT.

Jaka moc zasilacza jest potrzebna dla 10 metrów taśmy LED 4,8W/m?

Dla 10 metrów taśmy 4,8W/m potrzebny jest zasilacz minimum 60W. Obliczenie: 4,8W × 10m = 48W plus 20% zapasu = 57,6W. Dla taśm 12V powyżej 5 metrów zaleca się zasilanie wielopunktowe z dwóch zasilaczy po 30W każdy.

Co oznaczają oznakowania INPUT i OUTPUT na zasilaczu?

INPUT to wejście zasilacza, gdzie podłączamy 230V AC z sieci elektrycznej. OUTPUT to wyjście z napięciem 12V DC dla odbiorników LED. INPUT ma zaciski L, N, PE dla przewodów fazowego, neutralnego i ochronnego. OUTPUT ma zaciski + i - dla napięcia stałego.

Czy zasilacz LED wymaga oddzielnego zabezpieczenia?

Tak, każdy zasilacz LED wymaga zabezpieczenia nadprądowego dostosowanego do jego mocy. Dla zasilaczy do 100W stosuj wyłącznik 10A, powyżej 100W - 16A. Obligatoryjne jest także zabezpieczenie różnicowoprądowe 30mA w obwodach oświetleniowych.

Dlaczego taśma LED nie świeci po podłączeniu do zasilacza?

Najczęstszą przyczyną jest pomylenie polaryzacji - plus z minusem na wyjściu 12V. Sprawdź podłączenie czerwonego przewodu do + i czarnego do -. Inne przyczyny to brak napięcia na wejściu 230V lub uszkodzony zasilacz. Zmierz napięcie wyjściowe - powinno wynosić 12V DC.

Czy można łączyć szeregowo zasilacze 12V?

Nie, zasilaczy 12V nie wolno łączyć szeregowo - spowoduje to ich uszkodzenie. Dla większych instalacji stosuj połączenia równoległe lub oddzielne zasilacze dla każdego odcinka. Każdy zasilacz podłączaj bezpośrednio do sieci 230V i jego własnych odbiorników 12V.

Jaki typ zasilacza wybrać do instalacji zewnętrznej?

Do instalacji zewnętrznych wybieraj zasilacze hermetyczne w klasie ochrony IP67. Są wodoszczelne i pyłoszczelne, odporne na warunki atmosferyczne. Zasilacze IP20 nadają się tylko do pomieszczeń suchych, a IP40 do miejsc o podwyższonej wilgotności.

Profesjonalne rozwiązania dla każdej instalacji

Prawidłowe podłączenie zasilacza 12V do instalacji 230V to podstawa bezpiecznego i niezawodnego systemu oświetlenia LED. Kluczowe znaczenie ma dobór odpowiedniej mocy, zachowanie właściwej polaryzacji oraz zastosowanie adekwatnych zabezpieczeń elektrycznych.

W ofercie Onninen w dziale zailanie znajdziesz profesjonalne zasilacze LED renomowanych producentów, w tym produkty marki Mean Well - światowego lidera w dziedzinie systemów zasilania. Dostępne są modele o różnych mocach, od 15W dla małych instalacji po 240W dla rozbudowanych systemów oświetleniowych.

Nasze zasilacze charakteryzują się wysoką sprawnością energetyczną, zaawansowanymi systemami zabezpieczeń oraz długotrwałą gwarancją producenta. Profesjonalne doradztwo techniczne pomoże w doborze optymalnego rozwiązania dla każdego projektu - od domowych instalacji dekoracyjnych po przemysłowe systemy oświetlenia LED.
