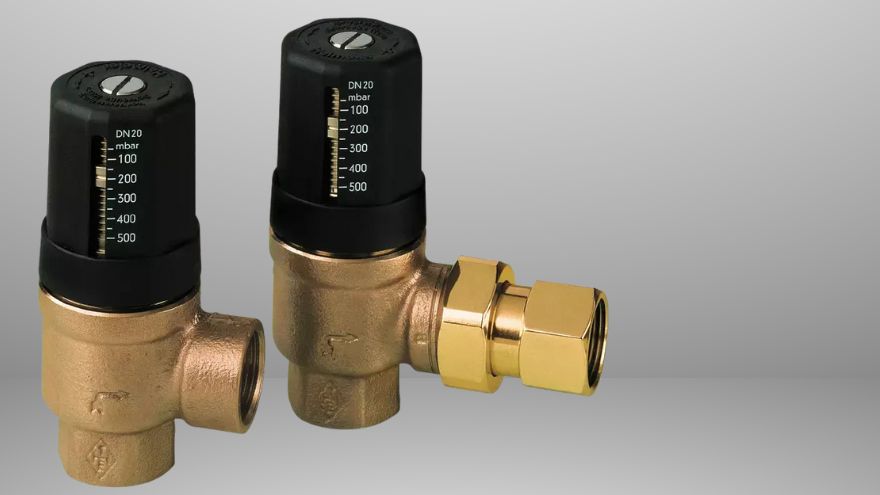

Prawidłowe ustawienie zaworu nadmiarowo-upustowego to kluczowy element zapewniający bezpieczną i efektywną pracę instalacji hydraulicznych i grzewczych. Jako eksperci Onninen z wieloletnim doświadczeniem w branży instalacyjnej, wiemy że właściwa regulacja tego urządzenia ma bezpośredni wpływ na komfort użytkowania całego systemu oraz żywotność pozostałych elementów instalacji.
W naszym asortymencie znajdziesz szeroką gamę zaworów nadmiarowo-upustowych renomowanych producentów, które zapewniają niezawodną pracę w różnych typach instalacji. Dzięki naszemu doświadczeniu w doradztwie technicznym, pomożemy Ci dobrać optymalne rozwiązanie i prawidłowo je skonfigurować.
Precyzyjne ustawienie parametrów pracy zaworu wymaga znajomości specyfiki instalacji oraz zastosowania odpowiednich procedur pomiarowych. W tym artykule przedstawimy kompleksowy przewodnik po procesie konfiguracji zaworu nadmiarowo-upustowego.
Sprawdź zawory nadmiarowo-upustowe w hurtowni Onninen
Dlaczego prawidłowe ustawienie zaworu nadmiarowo-upustowego jest tak ważne
Zawór nadmiarowo-upustowy pełni rolę automatycznego regulatora ciśnienia w instalacji, chroniąc ją przed nadmiernym wzrostem ciśnienia różnicowego. W praktyce instalacyjnej spotykamy się z sytuacjami, gdy zamykanie się zaworów termostatycznych na grzejnikach powoduje gwałtowny wzrost ciśnienia w systemie, co może prowadzić do niepożądanych efektów akustycznych i uszkodzeń.
Kluczowe parametry wymagające kontroli
Przy ustawianiu zaworu nadmiarowo-upustowego musimy uwzględnić kilka fundamentalnych parametrów systemu. Ciśnienie otwarcia zaworu powinno być dostosowane do charakterystyki hydraulicznej instalacji oraz specyfiki pracy pompy obiegowej.
| Typ instalacji | Zalecane ciśnienie otwarcia | Maksymalna różnica ciśnienia |
|---|---|---|
| Instalacja z zaworami termostatycznymi | 20-25 kPa | 25 kPa |
| System z pompą ciepła | 15-20 kPa | 20 kPa |
| Instalacja kondensacyjna | 25-30 kPa | 30 kPa |
Konsekwencje nieprawidłowego ustawienia
Nieprawidłowa regulacja zaworu może prowadzić do szeregu problemów eksploatacyjnych. Zbyt niskie ustawienie powoduje częste otwieranie się zaworu i niepotrzebne cyrkulacje, co zwiększa zużycie energii. Z kolei zbyt wysokie ustawienie nie zapewnia właściwej ochrony przed wzrostem ciśnienia.
- Hałasy hydrauliczne w instalacji - stuks i szumy w zaworach termostatycznych
- Nierównomierne ogrzewanie pomieszczeń przez nieprawidłowe przepływy
- Zwiększone zużycie energii elektrycznej przez pompę obiegową
- Przyspieszone zużycie elementów instalacji przez pulsacje ciśnienia
Procedura ustawienia zaworu nadmiarowo-upustowego krok po kroku
Przygotowanie do prac regulacyjnych
Przed rozpoczęciem regulacji zaworu nadmiarowo-upustowego należy przygotować odpowiednie narzędzia pomiarowe. W naszej ofercie znajdziesz profesjonalne zawory regulacyjne wyposażone w precyzyjne mechanizmy nastawcze, które ułatwiają proces konfiguracji.
Wymagane narzędzia i przyrządy:
- Manometry różnicowe o odpowiedniej klasie dokładności
- Klucze regulacyjne dedykowane do danego modelu zaworu
- Termometry do kontroli temperatury czynnika
- Dokumentacja techniczna pompy i pozostałych elementów systemu
Określenie optymalnych parametrów pracy
Pierwszym krokiem jest analiza charakterystyki hydraulicznej pompy oraz określenie wymaganego przepływu w instalacji. Na podstawie naszego doświadczenia wiemy, że optymalny punkt pracy zaworu nadmiarowo-upustowego powinien zapewniać stabilną pracę systemu przy różnych obciążeniach
cieplnych.
Dla typowej instalacji z pompą o regulacji elektronicznej i zaworami termostatycznymi, zalecamy ustawienie ciśnienia otwarcia na poziomie 20-25 kPa. Wartość ta gwarantuje bezszumną pracę zaworów termostatycznych przy jednoczesnym zachowaniu efektywności energetycznej systemu.
Proces regulacji zaworu
Regulację zaworu przeprowadzamy przy pełnym obciążeniu instalacji, gdy wszystkie zawory termostatyczne są otwarte. Mechanizm nastawczy należy obracać stopniowo, kontrolując jednocześnie wskazania manometrów różnicowych zamontowanych przed i za zaworem.
- Uruchomienie instalacji w trybie pełnego obciążenia
- Montaż manometrów kontrolnych w punktach pomiarowych
- Stopniowe zmniejszanie nastawy zaworu do momentu jego otwarcia
- Kontrola stabilności ciśnienia przy różnych obciążeniach
- Dokumentowanie uzyskanych parametrów
Kontrola poprawności ustawienia i optymalizacja pracy
Testy funkcjonalne systemu
Po zakończeniu regulacji podstawowej należy przeprowadzić testy funkcjonalne całego systemu w różnych warunkach pracy. Doświadczenie naszych specjalistów pokazuje, że prawidłowo ustawiony zawór powinien reagować płynnie na zmiany obciążenia bez powodowania zakłóceń hydraulicznych.
Podczas testów szczególną uwagę należy zwrócić na zachowanie się systemu przy częściowym zamykaniu zaworów termostatycznych. W tym scenariuszu zawór nadmiarowo-upustowy powinien stopniowo otwierać się, utrzymując ciśnienie w instalacji na bezpiecznym poziomie.
Długoterminowe monitorowanie parametrów
Prawidłowe funkcjonowanie zaworu nadmiarowo-upustowego wymaga okresowego monitorowania kluczowych parametrów pracy. W ofercie Onninen znajdziesz zaawansowane systemy kontroli, które umożliwiają ciągły nadzór nad parametrami hydraulicznymi instalacji.
| Parametr | Częstotliwość kontroli | Wartości alarmowe |
|---|---|---|
| Ciśnienie różnicowe | Cotygodniowo | ±10% wartości nastawionej |
| Temperatura czynnika | Codziennie | Zgodnie z projektem |
| Przepływ przez zawór | Miesięcznie | Wzrost >20% w stosunku do normy |
Sezonowa weryfikacja ustawień
Zmieniające się warunki eksploatacyjne instalacji wymagają sezonowej weryfikacji ustawień zaworu nadmiarowo-upustowego. Szczególnie ważne jest to w przypadku instalacji współpracujących z pompami ciepła lub kotłami kondensacyjnymi, gdzie optymalne parametry pracy mogą różnić się w zależności od temperatury zewnętrznej.
Optymalne miejsca montażu w różnych typach instalacji
Instalacje z kotłami kondensacyjnymi
W instalacjach z kotłami kondensacyjnymi lokalizacja zaworu nadmiarowo-upustowego ma kluczowe znaczenie dla efektywności energetycznej całego systemu. Nasz zespół ekspertów zaleca montaż zaworu w możliwie największej odległości od kotła, aby uniknąć zawracania wysokotemperaturowego czynnika bezpośrednio na powrót.
Takie rozwiązanie pozwala na utrzymanie niskiej temperatury powrotu, co jest warunkiem efektywnej kondensacji pary wodnej w wymienniku kotła. W ofercie Onninen znajdziesz specjalistyczne zawory nadmiarowo-upustowe IMI TA, które zostały zaprojektowane z myślą o współpracy z kotłami kondensacyjnymi.
Systemy z pompami ciepła
Instalacje z pompami ciepła wymagają szczególnie precyzyjnej regulacji hydraulicznej. Zawór nadmiarowo-upustowy powinien być montowany bezpośrednio za pompą obiegową, w połączeniu równoległym z główną linią dystrybucyjną.
W takich systemach zalecamy stosowanie zaworów o niskim ciśnieniu otwarcia (15-20 kPa), co zapewnia stabilną pracę pompy ciepła przy różnych obciążeniach. Nasze doświadczenie pokazuje, że właściwa regulacja zaworu może zwiększyć efektywność energetyczną systemu nawet o 10-15%.
Instalacje wielostrefowe
W rozbudowanych instalacjach wielostrefowych często stosuje się kaskadowy system zaworów nadmiarowo-upustowych. Każda strefa powinna być wyposażona w własny zawór, dostosowany do lokalnych warunków hydraulicznych.
- Strefa główna - zawór o największej przepustowości
- Strefy wtórne - zawory dostosowane do lokalnych przepływów
- Strefy mieszane - zawory współpracujące z układami mieszającymi
- Strefy niskotemperaturowe - zawory o obniżonych parametrach
Najczęściej zadawane pytania
1. Jak często należy kontrolować ustawienia zaworu nadmiarowo-upustowego?
Kontrola podstawowych parametrów powinna być przeprowadzana co miesiąc podczas sezonu grzewczego. Obejmuje ona sprawdzenie ciśnienia otwarcia zaworu oraz wizualną ocenę szczelności połączeń. Pełna weryfikacja ustawień z użyciem manometrów różnicowych powinna być wykonywana co pół roku oraz po każdej większej modyfikacji instalacji.
2. Jakie są objawy nieprawidłowego ustawienia zaworu nadmiarowo-upustowego?
Najczęstszymi objawami są hałasy hydrauliczne w instalacji, nierównomierne ogrzewanie pomieszczeń oraz częste włączanie się pompy. Można także zaobserwować wahania ciśnienia w systemie, problemy z regulacją temperatury przez zawory termostatyczne oraz zwiększone zużycie energii elektrycznej przez pompę obiegową.
3. Czy można regulować zawór nadmiarowo-upustowy podczas pracy instalacji?
Tak, zawór nadmiarowo-upustowy można regulować podczas normalnej pracy instalacji. Jest to nawet zalecane, ponieważ pozwala na obserwację rzeczywistej reakcji systemu na zmianę ustawień. Regulację należy przeprowadzać stopniowo, obracając mechanizm nastawczy o małe kąty i obserwując zmiany ciśnienia na manometrach kontrolnych.
4. Jakie manometry są potrzebne do kontroli pracy zaworu nadmiarowo-upustowego?
Do prawidłowej kontroli wymagane są manometry różnicowe o zakresie 0-50 kPa i klasie dokładności minimum 1,6. Manometry powinny być wyposażone w zawory odcinające umożliwiające bezpieczny demontaż. Dodatkowo przydatne są manometry do pomiaru ciśnienia bezwzględnego w instalacji oraz termometry do kontroli temperatury czynnika.
5. Czy zawór nadmiarowo-upustowy może wpływać na efektywność energetyczną instalacji?
Tak, prawidłowo ustawiony zawór może znacząco poprawić efektywność energetyczną systemu. Zapewnia optymalną pracę pompy obiegowej, eliminuje niepotrzebne cyrkulacje i zmniejsza straty hydrauliczne. W instalacjach z kotłami kondensacyjnymi właściwa regulacja zaworu może zwiększyć sprawność o 5-10% dzięki utrzymaniu niskiej temperatury powrotu.
6. Kiedy należy wymienić zawór nadmiarowo-upustowy na nowy?
Wymiana zaworu jest konieczna gdy mechanizm regulacyjny nie pozwala na osiągnięcie wymaganych parametrów lub gdy występują nieszczelności. Sygnałami alarmowymi są: niemożność regulacji ciśnienia otwarcia, widoczne uszkodzenia obudowy, korozja elementów metalowych oraz częste blokowanie się mechanizmu nastawczego. Zalecamy wymianę po 10-15 latach eksploatacji jako działanie prewencyjne.
7. Jaka powinna być przepustowość zaworu nadmiarowo-upustowego w stosunku do pompy?
Przepustowość zaworu powinna wynosić 30-50% maksymalnego wydajności pompy obiegowej. W praktyce oznacza to, że dla pompy o wydajności 3 m³/h zawór powinien mieć przepustowość około 1-1,5 m³/h przy założonym ciśnieniu otwarcia. Zbyt mała przepustowość nie zapewni skutecznej ochrony, a zbyt duża może powodować niestabilną pracę systemu.
