Bezpieczeństwo instalacji elektrycznych jest fundamentem każdego profesjonalnego podejścia do elektrotechniki. W centrum tego systemu bezpieczeństwa znajduje się listwa uziemiająca - kluczowy element, który odpowiada za odprowadzanie nadmiarowych ładunków elektrycznych i ochronę przed porażeniem prądem. Jako liderzy w dystrybucji rozwiązań instalacyjnych, w Onninen doskonale rozumiemy, jak istotne jest prawidłowe zaprojektowanie i wykonanie systemu uziemienia.
Nasze wieloletnie doświadczenie w branży pokazuje, że właściwy dobór i montaż listwy uziemiającej decyduje o skuteczności całego systemu ochronnego. W naszych magazynach znajdziesz pełną gamę listw uziemiających różnych producentów, dostosowanych do specyficznych wymagań każdej instalacji - od prostych rozwiązań domowych po zaawansowane systemy przemysłowe.
Sprawdź listwy uziemiające w hurtowni Onninen

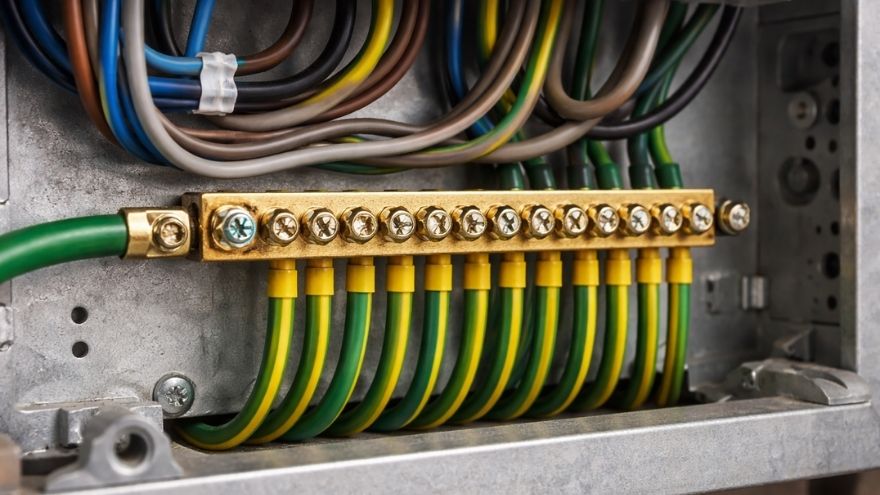

Jak działa listwa uziemiająca w instalacji elektrycznej
Listwa uziemiająca to metalowa szyna lub płytka, której głównym zadaniem jest centralizacja wszystkich połączeń uziemiających w instalacji elektrycznej. Funkcjonuje jako główny punkt zbiorczy, do którego doprowadza się przewody ochronne PE od wszystkich urządzeń i odbiorników elektrycznych w budynku.
Podstawowe funkcje listwy uziemiającej
- Centralizacja połączeń - umożliwia podłączenie wielu przewodów uziemiających w jednym miejscu
- Wyrównywanie potencjałów - zapewnia jednakowy potencjał elektryczny wszystkich uziemionych elementów
- Odprowadzanie prądów zwarciowych - w przypadku uszkodzenia izolacji bezpiecznie odprowadza prąd do ziemi
- Ochrona przeciwporażeniowa - chroni użytkowników przed porażeniem elektrycznym
- Stabilizacja napięcia - minimalizuje zakłócenia i wahania napięcia w sieci
Konstrukcja i materiały
W naszej ofercie znajdziesz listwy wykonane z wysokiej jakości materiałów przewodzących. Miedź pozostaje standardem ze względu na doskonałą przewodność elektryczną i odporność na korozję. Oferujemy także listwy ze stali nierdzewnej do zastosowań w środowiskach o podwyższonej agresywności chemicznej.
| Materiał | Przewodność | Odporność na korozję | Zastosowanie |
|---|---|---|---|
| Miedź | Doskonała | Bardzo dobra | Standardowe instalacje |
| Stal nierdzewna | Dobra | Doskonała | Środowiska agresywne |
| Stal pomiedziowana | Bardzo dobra | Dobra | Aplikacje przemysłowe |
Rodzaje listew uziemiających w ofercie Onninen
Listwy standardowe do instalacji domowych
Dla typowych zastosowań mieszkaniowych polecamy listwy o długości 15-25 cm z 6-12 zaciskami. Takie rozwiązania sprawdzają się doskonale w rozdzielnicach głównych budynków jednorodzinnych, zapewniając miejsca przyłączeniowe dla wszystkich obwodów ochronnych.
Listwy przemysłowe wysokich parametrów
W asortymencie Onninen znajdziesz również zaawansowane rozwiązania, takie jak listwa uziemiająca ERIFLEX EB. Te profesjonalne produkty charakteryzują się:
- Zwiększoną obciążalnością prądową do 1800A
- Elastyczną konstrukcją tłumiącą wibracje
- Odpornością na ekstremalne temperatury (-50°C do +150°C)
- Powłoką cynową zapewniającą doskonałą przewodność
Listwy specjalistyczne
Dla obiektów o szczególnych wymaganiach oferujemy listwy z dodatkowymi funkcjami:
Listwy ekranowane EMC - redukujące zakłócenia elektromagnetyczne w laboratoriach i centrach telekomunikacyjnych
Listwy o niskiej indukcyjności - dla aplikacji wysokiej częstotliwości
Listwy z systemem monitoringu - umożliwiające ciągłą kontrolę parametrów uziemienia
Listwy w wykonaniu przeciwwybuchowym - dla przemysłu chemicznego i naftowego
Normy i wymagania techniczne dla uziemień
Podstawowe wymagania normatywne
Projektowanie i wykonanie systemów uziemiających regulują precyzyjne normy techniczne. Zgodnie z PN-HD 60364-5-54:2011 dotyczącą instalacji elektrycznych niskiego napięcia, rezystancja uziemienia nie powinna przekraczać:
- 30 Ω dla standardowych instalacji mieszkalnych w systemie TT
- 15 Ω dla systemów TN w obiektach użyteczności publicznej
- 10 Ω dla instalacji odgromowych zgodnie z PN-EN 62305
- 4 Ω dla obiektów przemysłowych wysokiego ryzyka
Wymagania materiałowe
Normy określają precyzyjne wymagania dotyczące materiałów uziemiających. Zgodnie z aktualnymi przepisami, elementy uziomów sztucznych powinny być wykonywane wyłącznie z:
- Miedzi o minimalnym przekroju 16 mm² dla przewodów
- Stali nierdzewnej o przekroju minimum 90 mm²
- Stali pomiedziowanej z powłoką minimum 250 μm
Obowiązki eksploatacyjne
Prawo budowlane nakłada na właścicieli obiektów obowiązek regularnej kontroli stanu technicznego uziemień. Pomiary rezystancji uziemienia powinny być wykonywane co najmniej raz na 5 lat przez uprawnionego elektryka.
Montaż listwy uziemiającej - praktyczne wskazówki
Wybór lokalizacji montażu
Prawidłowa lokalizacja listwy uziemiającej ma kluczowe znaczenie dla skuteczności całego systemu. Z naszego doświadczenia wynika, że optymalna odległość od rozdzielnicy głównej nie powinna przekraczać 0,5 metra. Listwa powinna być umieszczona w miejscu łatwo dostępnym dla serwisu, ale zabezpieczonym przed przypadkowym uszkodzeniem.
Technika wykonania połączeń
Kluczowym elementem montażu jest zapewnienie bezpośredniego kontaktu listwy z uziomem. Połączenie wykonuje się za pomocą certyfikowanych zacisków lub połączeń spawanych. Wszystkie połączenia muszą być dokręcone z właściwym momentem obrotowym - luźne połączenia prowadzą do iskrzenia i przegrzewania instalacji.
Kontrola jakości montażu
Po zakończeniu montażu niezbędne jest wykonanie pomiarów kontrolnych miernikiem rezystancji uziemienia. Wartości powinny mieścić się w normach określonych dla danego typu obiektu. W naszych oddziałach dostępne są profesjonalne mierniki oraz usługi doradztwa technicznego.
Dobór listwy do specyficznych zastosowań
Obiekty mieszkalne i biurowe
Dla typowych budynków mieszkalnych polecamy z naszej oferty listwy miedziane o przekroju 20x3 mm z 8-15 zaciskami. Takie rozwiązanie zapewnia wystarczającą obciążalność dla standardowych instalacji domowych przy optymalnym stosunku ceny do jakości.
Zakłady przemysłowe i obiekty komercyjne
W środowiskach przemysłowych stosujemy listwy o znacznie większych przekrojach - nawet do 120 mm². W asortymencie Onninen znajdziesz kompleksowe rozwiązania dla obiektów o dużym poborze energii, gdzie bezpieczeństwo ma priorytetowe znaczenie.
Centra danych i obiekty telekomunikacyjne
Dla aplikacji wymagających szczególnej stabilności elektrycznej oferujemy listwy z systemami monitoringu online. Specjalne czujniki umożliwiają ciągłe śledzenie parametrów uziemienia i szybką reakcję na wszelkie nieprawidłowości.
Niezawodne rozwiązania dla każdej instalacji
Prawidłowo zaprojektowany i wykonany system uziemienia z użyciem wysokiej jakości listwy uziemiającej to inwestycja w bezpieczeństwo i niezawodność całej instalacji elektrycznej. W Onninen oferujemy kompleksowe rozwiązania - od podstawowych elementów po zaawansowane systemy przemysłowe, wszystkie dostępne od ręki w naszej ogólnopolskiej sieci oddziałów.
Nasz zespół specjalistów z wieloletnim doświadczeniem w branży elektrotechnicznej służy profesjonalnym doradztwem przy wyborze optymalnych rozwiązań uziemiających. Dzięki partnerstwu z renomowanymi producentami zapewniamy produkty najwyższej jakości, które spełniają wszystkie wymagania normowe i gwarantują długoletnią, bezawaryjną eksploatację.
Pamiętaj, że skuteczne uziemienie to nie tylko wymóg prawny, ale przede wszystkim gwarancja bezpieczeństwa użytkowników i ochrony cennego sprzętu elektronicznego. Wybierając produkty z oferty Onninen, inwestujesz w rozwiązania sprawdzone przez tysiące profesjonalnych instalatorów w całej Polsce.
1. Jakie są minimalne wymagania dla rezystancji uziemienia w budynkach mieszkalnych?
Dla standardowych instalacji mieszkalnych maksymalna dopuszczalna rezystancja wynosi 30 Ω. W systemach TN wartość ta może być niższa - do 15 Ω. Są to wymagania normy PN-HD 60364-5-54:2011, które zapewniają prawidłowe działanie zabezpieczeń różnicowoprądowych i skuteczną ochronę przeciwporażeniową.
2. Jak często należy kontrolować stan techniczny uziemienia?
Pomiary rezystancji uziemienia powinny być wykonywane co najmniej raz na 5 lat. W przypadku obiektów przemysłowych lub narażonych na wpływ czynników zewnętrznych kontrole mogą być wymagane częściej. Pomiary musi wykonywać uprawniony elektryk z użyciem certyfikowanych przyrządów pomiarowych.
3. Czy można stosować stalowe rury wodociągowe jako uziom?
Wykorzystanie metalowych przewodów sieci wodociągowej jako uziomy jest dopuszczalne tylko pod ściśle określonymi warunkami. Wymagane jest zachowanie wymagań polskich norm dotyczących uziemień oraz uzyskanie zgody od jednostki eksploatującej sieć. W praktyce lepszym rozwiązaniem są dedykowane uziomy fundamentowe lub sztuczne.
4. Jaki materiał listwy uziemiającej wybrać do aplikacji przemysłowych?
Dla zastosowań przemysłowych polecamy listwy miedziane lub ze stali nierdzewnej. Miedź oferuje doskonałą przewodność, podczas gdy stal nierdzewna zapewnia lepszą odporność na korozję w agresywnych środowiskach. Listwy typu ERIFLEX charakteryzują się dodatkowo elastycznością tłumiącą wibracje przemysłowe.
5. Na jakiej odległości od rozdzielnicy montować listwę uziemiającą?
Listwa uziemiająca powinna być umieszczona maksymalnie 0,5 metra od rozdzielnicy głównej. Taka lokalizacja zapewnia minimalną impedancję połączeń i skuteczne odprowadzanie prądów zwarciowych. Ważne jest również zapewnienie łatwego dostępu dla obsługi serwisowej przy jednoczesnej ochronie przed przypadkowym uszkodzeniem.
6. Jakie są różnice między listwami standardowymi a przemysłowymi?
Listwy przemysłowe charakteryzują się znacznie większą obciążalnością prądową - nawet do 1800A. Dodatkowo oferują zwiększoną odporność na wibracje, ekstremalne temperatury i agresywne środowiska chemiczne. Listwy standardowe o obciążalności 100-200A wystarczają dla typowych zastosowań domowych i małych obiektów komercyjnych.
7. Czy listwa uziemiająca wymaga konserwacji?
Tak, regularna konserwacja listwy uziemiającej jest niezbędna dla bezpieczeństwa instalacji. Należy kontrolować dokręcenie połączeń, stan powierzchni styków oraz oznakowanie przewodów. Wszelkie oznaki korozji, luźnych połączeń lub uszkodzeń mechanicznych wymagają natychmiastowej naprawy przez uprawnionego elektryka.
