W dzisiejszych zaawansowanych systemach telekomunikacyjnych i telewizyjnych kluczową rolę odgrywają kable koncentryczne, zwane również współosiowymi. W Onninen oferujemy szeroką gamę przewodów koncentrycznych, które sprawdzają się zarówno w profesjonalnych instalacjach CCTV, jak i w domowych systemach telewizji satelitarnej. Jako eksperci w dziedzinie instalacji telekomunikacyjnych wiemy, że właściwy dobór kabla koncentrycznego to podstawa stabilnej transmisji sygnału.
Z naszego wieloletniego doświadczenia wynika, że różne typy kabli koncentrycznych wymagają precyzyjnego dopasowania do konkretnych zastosowań. Każdy rodzaj przewodu charakteryzuje się inną impedancją falową i parametrami transmisyjnymi, co bezpośrednio wpływa na jakość przesyłanego sygnału. Profesjonalne instalacje telekomunikacyjne, które realizujemy w Onninen, wymagają stosowania odpowiednich standardów kablowych.
Sprawdź kable koncentryczne w hurtowni Onninen
Budowa i zasada działania kabli koncentrycznych
Kable koncentryczne wyróżniają się charakterystyczną współosiową konstrukcją, w której wszystkie elementy przewodzące znajdują się na wspólnej osi geometrycznej. W naszym asortymencie Onninen znajdziesz przewody koncentryczne o precyzyjnie kontrolowanych wymiarach, które zapewniają stałą impedancję na całej długości kabla.
Elementy konstrukcyjne kabla koncentrycznego
- Przewód wewnętrzny - żyła miedziana (lita lub skręcana) o średnicy dostosowanej do wymaganej impedancji
- Dielektryk wewnętrzny - izolacja z polietylenu (pełnego lub spienionego) separująca przewodniki
- Ekran przewodzący - oplot miedziany lub folia aluminiowa chroniąca przed zakłóceniami elektromagnetycznymi
- Płaszcz zewnętrzny - izolacja ochronna z PVC lub polietylenu odpornego na UV
Dzięki takiej konstrukcji kable koncentryczne z naszej oferty zapewniają doskonałe ekranowanie elektromagnetyczne oraz minimalny wyciek sygnału. Pole elektromagnetyczne pozostaje ograniczone do przestrzeni między przewodnikami, co pozwala na prowadzenie kabli w pobliżu innych instalacji bez ryzyka zakłóceń.
Podział kabli koncentrycznych według impedancji falowej
W instalacjach telekomunikacyjnych kluczowym parametrem jest impedancja falowa kabla, która musi być dopasowana do impedancji urządzeń. W Onninen oferujemy kable koncentryczne w dwóch głównych standardach impedancji, dostosowanych do różnych zastosowań.
Kable 50 Ω - zastosowania radiowe i telekomunikacyjne
Przewody o impedancji 50 ohm stanowią standard w komunikacji radiowej i systemach telekomunikacyjnych wysokiej częstotliwości. Z naszego doświadczenia w Onninen wynika, że tego typu kable sprawdzają się idealnie w:
- Instalacjach radioamatorskich na pasmach HF, VHF i UHF
- Systemach komunikacji bezprzewodowej Wi-Fi (2,4 GHz i 5 GHz)
- Połączeniach antenowych w stacjach bazowych GSM/LTE
- Laboratoriach pomiarowych i sprzęcie testowym RF
- Starszych sieciach komputerowych Ethernet (10Base2)
W asortymencie Onninen znajdziesz popularne typy kabli 50 Ω, takie jak RG-58 do zastosowań krótkodystansowych oraz grubsze przewody RG-213 i H-1000 do instalacji wymagających większej mocy i niższego tłumienia.
Kable 75 Ω - telewizja i wideo
Kable o impedancji 75 ohm to standard w branży telewizyjnej i systemach przesyłania sygnałów wideo. Nasze wieloletnie doświadczenie w Onninen pokazuje, że przewody 75 Ω oferują optymalne parametry dla:
- Instalacji telewizji satelitarnej DVB-S/S2
- Telewizji naziemnej cyfrowej DVB-T/T2
- Systemów telewizji kablowej
- Instalacji telewizji przemysłowej CCTV
- Połączeń audio-video między urządzeniami
Do tej kategorii należą przewody RG-59 i RG-6, które oferujemy w Onninen w wersjach dostosowanych do instalacji wewnętrznych i zewnętrznych.
| Impedancja | Główne zastosowania | Typowe kable | Częstotliwość pracy |
|---|---|---|---|
| 50 Ω | RF, radiokomunikacja, Wi-Fi | RG-58, RG-213, H-1000 | Do 6 GHz |
| 75 Ω | TV, SAT, CCTV, video | RG-59, RG-6, RG-11 | Do 3 GHz |

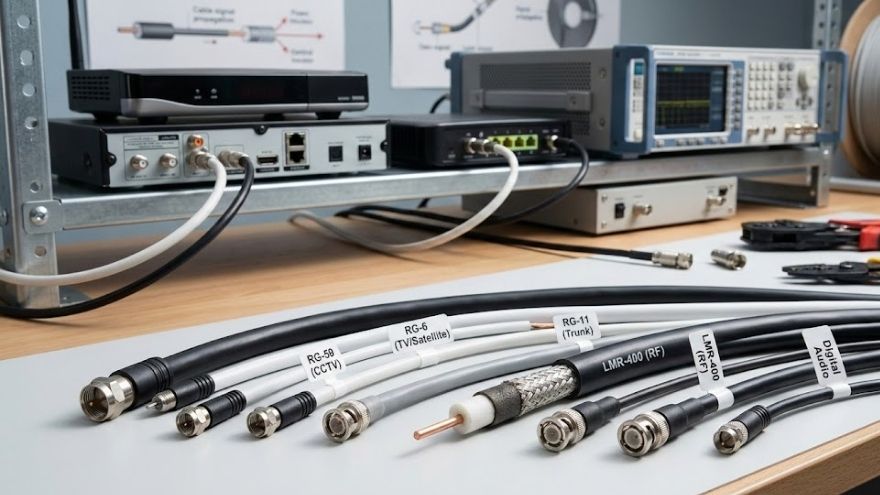

Standardowe rodzaje kabli koncentrycznych RG
Oznaczenia RG (Radio Guide) powstały jako militarne standardy amerykańskie i dziś stanowią uniwersalne nazewnictwo kabli koncentrycznych. W Onninen stosujemy te sprawdzone standardy, oferując pełną gamę przewodów RG dostosowanych do różnych potrzeb instalacyjnych.
RG-58 - kompaktowy kabel 50Ω
Przewody RG-58 o średnicy zewnętrznej około 5 mm to popularne rozwiązanie w instalacjach krótkodystansowych. Z naszej praktyki w Onninen wynika, że RG-58 sprawdza się w:
- Połączeniach laboratoryjnych do 100 m
- Instalacjach radioamatorskich na falach krótkich
- Sieciach Wi-Fi o niewielkim zasięgu
- Systemach pomiarowych RF
Wadą kabli RG-58 jest stosunkowo wysokie tłumienie - na częstotliwości 400 MHz straty sięgają 25-30 dB na 100 metrów, dlatego polecamy je głównie do zastosowań krótkodystansowych.
RG-59 - uniwersalny kabel wideo 75Ω
RG-59 to jeden z najpopularniejszych kabli w instalacjach wideo analogowego. W ofercie Onninen dostępne są wersje RG-59 z dodatkową parą przewodów zasilających, co upraszcza instalację systemów CCTV:
- Systemy monitoringu CCTV do 300 m
- Instalacje telewizji przemysłowej
- Połączenia audio-video między urządzeniami
- Starsze instalacje telewizji kablowej
RG-6 - standard telewizji cyfrowej
Kable RG-6 to obecnie najczęściej stosowane przewody w instalacjach telewizyjnych. Nasz zespół ekspertów w Onninen poleca RG-6 ze względu na:
- Niskie tłumienie do 3 GHz
- Doskonałe parametry dla telewizji HD/4K
- Kompatybilność z systemami satelitarnymi
- Wersje trishield z potrójnym ekranowaniem
W asortymencie Onninen znajdziesz kable RG-6 w wersjach wewnętrznych (białe) i zewnętrznych (czarne, żelowane), dostosowane do różnych warunków instalacji.
Kable koncentryczne w systemach CCTV i monitoringu
Telewizja przemysłowa CCTV wymaga szczególnie starannego doboru kabli koncentrycznych. Z naszego doświadczenia w realizacji instalacji monitoringu wynika, że jakość przewodów bezpośrednio wpływa na czytelność obrazu i stabilność systemu zabezpieczeń.
Analogowe systemy CCTV
W klasycznych instalacjach monitoringu analogowego stosujemy przewody koncentryczne 75Ω, które
zapewniają:
- Stabilny sygnał wideo na odległość do 500 m (RG-6) lub 300 m (RG-59)
- Odporność na zakłócenia dzięki skutecznemu ekranowaniu
- Łatwość instalacji z wykorzystaniem złączy BNC
- Kompatybilność z kamerami AHD/TVI/CVI wysokiej rozdzielczości
W Onninen oferujemy specjalne kable koncentryczne z dodatkową parą przewodów zasilających (RG-59+2x0,5mm²), które pozwalają na jednoczesne prowadzenie sygnału wideo i zasilania kamery w jednym kablu.
Systemy IP - przejście na skrętkę UTP
Nowoczesne systemy monitoringu IP wykorzystują przewody skrętki kategorii 5e/6 zamiast kabli koncentrycznych. Ta technologia oferuje:
- Cyfrową jakość obrazu bez strat
- Zasilanie PoE przez ten sam kabel
- Większe odległości transmisji (do 100 m)
- Łatwość integracji z sieciami komputerowymi
Nasz zespół w Onninen pomaga w wyborze optymalnego rozwiązania kablowego w zależności od wymagań konkretnej instalacji monitoringu.
Parametry techniczne i dobór kabli koncentrycznych
Profesjonalny dobór przewodów koncentrycznych wymaga analizy kluczowych parametrów technicznych. W Onninen zapewniamy kompleksowe doradztwo przy wyborze optymalnych rozwiązań kablowych.
Tłumienie sygnału
Tłumienie wyrażane w decybelach (dB) na 100 metrów to podstawowy parametr określający straty sygnału. Z naszego doświadczenia wynika, że:
- RG-58: 8-10 dB/100m (50 MHz), 25-30 dB/100m (400 MHz)
- RG-59: 4-6 dB/100m (50 MHz), 15-20 dB/100m (400 MHz)
- RG-6: 3-4 dB/100m (50 MHz), 12-15 dB/100m (1000 MHz)
Im niższe tłumienie, tym lepszy stosunek sygnału do szumu na końcu trasy kablowej.
Skuteczność ekranowania
Parametr wyrażany w decybelach określa zdolność kabla do tłumienia zakłóceń elektromagnetycznych. W ofercie Onninen dostępne są kable o różnych klasach ekranowania:
- Klasa A: >75 dB - podstawowe zastosowania mieszkaniowe
- Klasa A+: >85 dB - instalacje komercyjne
- Klasa A++: >90 dB - środowiska o wysokim poziomie zakłóceń
Współczynnik fal stojących (SWR)
SWR określa jakość dopasowania impedancji w całym torze transmisyjnym. Wartości poniżej 1,5:1 są uznawane za bardzo dobre, podczas gdy SWR powyżej 3:1 może powodować znaczne straty mocy.
Instalacja kabli koncentrycznych - praktyczne wskazówki
Prawidłowa instalacja kabli koncentrycznych jest równie ważna jak ich właściwy dobór. Nasz zespół montażowy w Onninen wykorzystuje sprawdzone techniki instalacyjne, które gwarantują długotrwałą niezawodność systemu.
Zasady prowadzenia tras kablowych
- Minimalne promienie gięcia - nie mniejsze niż 10-krotność średnicy zewnętrznej kabla
- Odseparowanie od kabli zasilających - minimum 30 cm od przewodów wysokiego napięcia
- Odpowiednia ochrona mechaniczna w miejscach narażonych na uszkodzenia
- Zabezpieczenie przed wilgocią w instalacjach zewnętrznych
Techniki zakończenia kabli
Jakość montażu złączy ma kluczowy wpływ na parametry transmisyjne. W Onninen stosujemy profesjonalne złącza kompresyjne, które zapewniają:
- Stałe dopasowanie impedancji w połączeniu
- Doskonałą szczelność ekranowania
- Odporność na korozję i czynniki atmosferyczne
- Długotrwałą niezawodność połączenia
Przyszłość technologii kablowej w telekomunikacji
Rozwój technologii 5G, internetu rzeczy (IoT) i telewizji 8K stawia nowe wymagania przed systemami kablowymi. W Onninen śledzimy najnowsze trendy technologiczne i przygotowujemy naszą ofertę na przyszłe potrzeby rynku telekomunikacyjnego.
Kable koncentryczne pozostaną istotnym elementem infrastruktury telekomunikacyjnej, szczególnie w zastosowaniach wymagających wysokiej mocy sygnału i odporności na zakłócenia. Jednocześnie obserwujemy rosnące znaczenie technologii światłowodowych w zastosowaniach długodystansowych oraz kabli skrętkowych w sieciach IP.
Jako lider rynku instalacyjnego, Onninen inwestuje w szkolenia naszych specjalistów i rozwój kompetencji w zakresie najnowszych standardów kablowych. Dzięki temu nasi klienci mogą liczyć na profesjonalne doradztwo i dostęp do najnowocześniejszych rozwiązań telekomunikacyjnych dostępnych na rynku.
Zapraszamy do zapoznania się z naszą ofertą kabli koncentrycznych oraz skorzystania z bezpłatnego doradztwa technicznego naszych ekspertów. W szerokiej gamie kabli i przewodów znajdziesz rozwiązania dostosowane do każdego typu instalacji telekomunikacyjnej.
Do instalacji satelitarnych polecamy kable RG-6 75Ω o klasie ekranowania minimum A+. W naszym asortymencie Onninen znajdziesz przewody trishield z potrójnym ekranowaniem, które zapewniają doskonałą jakość sygnału nawet w trudnych warunkach atmosferycznych. Dla instalacji zewnętrznych wybieraj wersje żelowane z płaszczem PE odpornym na UV.
Maksymalna długość zależy od typu kabla i wymaganej jakości sygnału. Dla RG-59 w systemach CCTV zalecamy maksymalnie 300 metrów, podczas gdy grubszy RG-6 może pracować skutecznie do 500 metrów. W przypadku dłuższych tras polecamy przejście na systemy IP z kablami UTP lub zastosowanie wzmacniaczy sygnału wideo.
Nie zalecamy mieszania impedancji - używanie kabla 50Ω w systemie 75Ω spowoduje odbicia i pogorszenie jakości sygnału. Niedopasowanie impedancji może prowadzić do zwiększenia SWR i strat sygnału. W Onninen oferujemy pełną gamę kabli 75Ω dedykowanych instalacjom telewizyjnym, które zapewnią optymalne parametry transmisji.
Kable zewnętrzne mają czarny płaszcz z polietylenu (PE) odpornego na promieniowanie UV i warunki atmosferyczne. Dodatkowo mogą być żelowane dla ochrony przed wilgocią. Kable wewnętrzne mają zazwyczaj biały płaszcz PVC i nie nadają się do instalacji na zewnątrz ze względu na szybką degradację pod wpływem słońca i mrozu. W ofercie Onninen wyraźnie oznaczamy przeznaczenie każdego kabla.
Koszt instalacji zależy od długości tras, liczby punktów końcowych i stopnia skomplikowania instalacji. W Onninen oferujemy kompleksowe usługi montażowe - od prostych instalacji antenowych po zaawansowane systemy CCTV. Koszt kabla koncentrycznego to zazwyczaj 10-30% całkowitej wartości instalacji, podczas gdy profesjonalny montaż gwarantuje długoletnie bezawaryjne działanie systemu.
Najczęstsze błędy to nieprawidłowe dopasowanie impedancji i oszczędzanie na jakości ekranowania. Nasz zespół w Onninen często spotyka się z problemami wynikającymi z użycia tanich kabli o słabym ekranowaniu w środowiskach o wysokim poziomie zakłóceń. Inne błędy to przekroczenie maksymalnych odległości transmisji i nieprawidłowy montaż złączy, który może całkowicie zniwelować zalety wysokiej jakości kabla.
