Kształtki elektrooporowe stanowią najważniejszy element nowoczesnych instalacji wodociągowych i gazowych. Jako eksperci Onninen z wieloletnim doświadczeniem w dystrybucji rozwiązań instalacyjnych, wiemy, że właściwy dobór tych elementów decyduje o trwałości i bezpieczeństwie całego systemu. W naszej ofercie znajdziecie kompleksową gamę kształtek elektrooporowych od renomowanych producentów, takich jak Georg Fischer i AGRU.
Technologia zgrzewania elektrooporowego rewolucjonizuje sposób łączenia rur polietylenowych PE 100. Dzięki wbudowanym elementom grzewczym w postaci drutu oporowego, kształtki te zapewniają trwałe i szczelne połączenia bez konieczności stosowania dodatkowych uszczelnień. W Onninen obserwujemy rosnące zainteresowanie tą technologią ze względu na jej niezawodność i łatwość montażu.
Podstawowym materiałem wykonania jest polietylen PE 100 (PEHD 100), który charakteryzuje się wysoką odpornością na działanie czynników chemicznych, promieniowanie UV oraz ekstremalne temperatury od -50°C do +60°C. Nasze kształtki elektrooporowe spełniają najwyższe standardy jakości i bezpieczeństwa.
Sprawdź kształtki elektrooporowe do rur PE gazowych w hurtowni Onninen

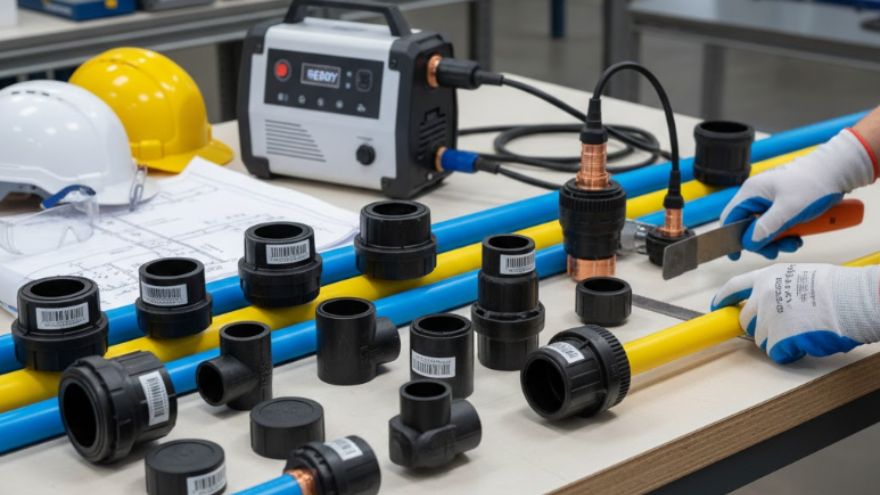

Podstawowe rodzaje kształtek elektrooporowych w ofercie Onninen
W asortymencie Onninen oferujemy pełną gamę kształtek elektrooporowych dostosowanych do różnorodnych potrzeb instalacyjnych. Każdy element został starannie dobrany pod kątem jakości wykonania i zgodności z normami branżowymi.
Mufy elektrooporowe - fundament prostych połączeń
Mufy elektrooporowe to najbardziej podstawowe elementy służące do łączenia odcinków prostych rur o identycznych średnicach. W naszej ofercie dostępne są mufy w zakresie średnic od DN20 do DN630, wykonane zgodnie z normami PN-EN 12201 oraz PN-EN 1555. Charakteryzują się prostą konstrukcją ułatwiającą montaż oraz dwustrefowym systemem zgrzewania, który gwarantuje równomierne rozprowadzenie ciepła.
- Mufy standardowe do łączenia rur o jednakowych średnicach
- Mufy redukcyjne umożliwiające przejście między różnymi średnicami
- Mufy naprawcze do usuwania uszkodzeń w istniejących instalacjach
Kolana elektrooporowe - precyzyjna zmiana kierunku
Kolana elektrooporowe pozwalają na kontrolowaną zmianę kierunku przepływu medium w instalacji. Oferujemy kolana w dwóch podstawowych wariantach kątowych:
| Typ kolana | Kąt zgięcia | Zastosowanie | Dostępne średnice |
|---|---|---|---|
| Kolano 45° | 45 stopni | Łagodne zmiany kierunku, omijanie przeszkód | DN20 - DN315 |
| Kolano 90° | 90 stopni | Ostre zakręty, połączenia prostopadłe | DN20 - DN400 |
Kolana w ofercie Onninen wyposażone są w strefy zimne zabezpieczające przed uszkodzeniem drutu grzewczego podczas montażu. Specjalna konstrukcja z widocznym uzwojeniem na powierzchni zapewnia optymalne warunki zgrzewania.
Trójniki elektrooporowe - profesjonalne rozgałęzienia
Trójniki elektrooporowe umożliwiają tworzenie rozgałęzień w systemie rurowym, pozwalając na rozdzielenie przepływu na trzy kierunki. Nasze trójniki dostępne są w wersjach:
- Trójniki równoprzelotowe - wszystkie odejścia o identycznej średnicy
- Trójniki redukcyjne - odejście boczne o mniejszej średnicy
- Trójniki siodłowe - do wykonywania odgałęzień bez zatrzymywania przepływu
Redukcje elektrooporowe - uniwersalne przejścia
Redukcje elektrooporowe służą do łączenia rur o różnych średnicach, umożliwiając płynne przejście między odcinkami o odmiennych parametrach. Konstrukcja z podwójnymi strefami zgrzewania gwarantuje szczelność połączenia przy różnych ciśnieniach roboczych.
Zaślepki elektrooporowe - niezawodne zamknięcia
Zaślepki elektrooporowe przeznaczone są do tymczasowego lub trwałego zamykania końców rurociągu. Wyposażone w wskaźniki kontrolne pozwalają na wizualną ocenę jakości wykonanego zgrzewu.
Techniczne parametry i specyfikacje kształtek elektrooporowych
Wszystkie kształtki elektrooporowe w ofercie Onninen charakteryzują się precyzyjnie określonymi parametrami technicznymi zapewniającymi bezpieczną eksploatację w wymagających warunkach.
Parametry ciśnieniowe i temperaturowe
- Nasze kształtki dostępne są w klasach SDR 11 i SDR 17, co przekłada się na różne wartości ciśnienia roboczego:
- SDR 11: PN16 dla wody (16 bar), PN10 dla gazu (10 bar)
- SDR 17: PN10 dla wody (10 bar), PN5 dla gazu (5 bar)
- Temperatura pracy: od -50°C do +60°C
- Temperatura zgrzewania: około 200°C w strefie połączenia
Parametry zgrzewania elektrooporowego
Proces zgrzewania kształtek elektrooporowych w ofercie Onninen odbywa się przy ściśle kontrolowanych parametrach:
| Parametr | Wartość | Zakres zastosowania |
|---|---|---|
| Napięcie zgrzewania | 39,5 - 40 V | Kształtki do DN400 |
| Temperatura otoczenia | 10°C do +45°C | Optymalne warunki pracy |
| Czas stygnięcia | 5-15 minut | W zależności od średnicy |
| Kompensacja temperaturowa | ±23°C | Automatyczne dostosowanie |
Zastosowanie w instalacjach gazowych
W instalacjach gazowych kształtki elektrooporowe odgrywają kluczową rolę w zapewnieniu bezpieczeństwa i szczelności połączeń. Jako dostawca rozwiązań dla branży gazowej, Onninen oferuje kształtki posiadające wszystkie niezbędne atesty i certyfikaty.
Wymagania bezpieczeństwa w instalacjach gazowych
Kształtki elektrooporowe do instalacji gazowych muszą spełniać szczególnie rygorystyczne wymagania:
- Zgodność z normą PN-EN 1555-3 dla systemów gazowych
- Akceptacja przez wszystkie oddziały Polskiej Spółki Gazownictwa
- Certyfikat PZH umożliwiający kontakt z gazem
- Oznakowanie żółtymi pasami identyfikującymi przeznaczenie gazowe
Specjalistyczne rozwiązania gazowe w ofercie Onninen
W naszym asortymencie znajdziecie specjalistyczne elementy dedykowane instalacjom gazowym:
- Obejmy siodłowe z nawiertką do wykonywania przyłączy pod ciśnieniem
- Zawory kątowe z frezem do kontroli przepływu gazu
- Adaptery PE-mosiądz do połączenia z armaturą metalową
- Moduły trójników umożliwiające precyzyjne odgałęzienia
Praktyczne zastosowania w sieciach gazowych
Z naszego doświadczenia w Onninen wynika, że kształtki elektrooporowe sprawdzają się w różnorodnych aplikacjach gazowych:
- Sieci dystrybucyjne niskiego i średniego ciśnienia
- Przyłącza domowe do budynków mieszkalnych
- Instalacje przemysłowe wymagające wysokiej niezawodności
- Modernizacje istniejących sieci stalowych
Zastosowanie w instalacjach wodociągowych
Instalacje wodociągowe stanowią drugi główny obszar zastosowania kształtek elektrooporowych. W
ofercie Onninen znajdziecie kompletną gamę rozwiązań dedykowanych systemom wodnym, od małych instalacji domowych po rozbudowane sieci komunalne.
Zalety w systemach wodociągowych
Kształtki elektrooporowe w instalacjach wodnych oferują unikalne korzyści:
- Całkowita odporność na korozję w przeciwieństwie do elementów stalowych
- Brak wpływu na smak i zapach transportowanej wody
- Możliwość pracy w szerokim zakresie temperatur
- Długotrwała eksploatacja bez konieczności konserwacji
Specyfikacje dla instalacji wodnych
Nasze kształtki do instalacji wodociągowych charakteryzują się podwyższonymi parametrami:
| Parametr | SDR 11 | SDR 17 |
|---|---|---|
| Ciśnienie robocze | PN16 (16 bar) | PN10 (10 bar) |
| Temperatura wody | do +20°C (stała) | do +20°C (stała) |
| Temperatura krótkotrwała | do +40°C | do +40°C |
| Żywotność | 50 lat | 50 lat |
Zastosowania w sieciach wodociągowych
Z perspektywy Onninen, kształtki elektrooporowe sprawdzają się w różnorodnych systemach wodnych:
- Magistrale wodociągowe i sieci rozdzielcze
- Instalacje przeciwpożarowe wymagające wysokiego ciśnienia
- Stacje uzdatniania wody i pompownie
- Instalacje basenowe i systemy irygacyjne
Proces zgrzewania elektrooporowego - praktyczne wskazówki
Prawidłowe wykonanie zgrzewu elektrooporowego wymaga przestrzegania ściśle określonej procedury. Jako dostawca profesjonalnych rozwiązań, Onninen zapewnia nie tylko wysokiej jakości kształtki, ale także kompleksowe wsparcie techniczne w zakresie ich montażu.
Przygotowanie do zgrzewania
Kluczem do trwałego połączenia jest właściwe przygotowanie elementów:
- Cięcie rury: Prostopadłe do osi z użyciem specjalistycznego nożyka
- Fazowanie krawędzi: Usunięcie ostrych krawędzi pod kątem 45°
- Oczyszczenie powierzchni: Usunięcie warstwy utlenionej skrobakiem
- Odtłuszczenie: Zastosowanie specjalnych chusteczek do PE
- Pozycjonowanie: Unieruchomienie w zaciskach centrujących
Warunki atmosferyczne podczas zgrzewania
Zgrzewanie elektrooporowe można wykonywać w kontrolowanych warunkach:
- Temperatura otoczenia: od -10°C do +45°C
- Zakaz pracy podczas opadów atmosferycznych
- Konieczność osłonięcia przed wiatrem i kurzem
- Użycie namiotów ochronnych w trudnych warunkach
Kontrola jakości zgrzewu
Prawidłowo wykonany zgrzew charakteryzuje się wizualnymi wskaźnikami jakości:
- Wysunięcie się wskaźników optycznych na powierzchni kształtki
- Równomierne wypływki materiału wokół strefy zgrzewania
- Brak pęknięć i rozwarstwień w obszarze połączenia
- Pozytywny komunikat na wyświetlaczu zgrzewarki
Dobór kształtek elektrooporowych - wskazówki eksperckie Onninen
Właściwy dobór kształtek elektrooporowych wymaga uwzględnienia wielu czynników technicznych i eksploatacyjnych. Nasi specjaliści w Onninen chętnie doradzą w wyborze optymalnych rozwiązań dla każdego projektu instalacyjnego.
Kryteria doboru technicznego
Podstawowe parametry do uwzględnienia przy wyborze kształtek:
| Parametr | Instalacje gazowe | Instalacje wodne |
|---|---|---|
| Klasa SDR | Głównie SDR11 | SDR11 lub SDR17 |
| Ciśnienie robocze | PN10 (10 bar) | PN16 (16 bar) |
| Materiał | PE100 z atestem gazowym | PE100 z atestem PZH |
| Temperatura | -20°C do +40°C | -20°C do +40°C |
Kompatybilność z rurami PE
Nasze kształtki elektrooporowe są w pełni kompatybilne z rurami:
- PE 100 SDR 11 - do wysokich ciśnień roboczych
- PE 100 SDR 17 - do średnich obciążeń eksploatacyjnych
- PE 80 - w przypadku modernizacji starszych instalacji
Ekonomiczne aspekty wyboru
Z perspektywy całkowitego kosztu eksploatacji, kształtki elektrooporowe oferują:
- Niskie koszty montażu dzięki prostocie instalacji
- Brak potrzeby konserwacji przez cały okres eksploatacji
- Możliwość wykonywania napraw bez zatrzymywania całego systemu
- Długotrwała gwarancja niezawodności
Najczęściej zadawane pytania
1. Jaka jest różnica między kształtkami elektrooporowymi a doczołowymi?
Kształtki elektrooporowe posiadają wbudowane elementy grzewcze w postaci drutu oporowego, który po podłączeniu prądu topi materiał tworząc połączenie. Kształtki doczołowe wymagają zewnętrznego podgrzania powierzchni przed połączeniem. Elektrooporowe umożliwiają precyzyjny montaż w ograniczonych przestrzeniach i gwarantują powtarzalną jakość zgrzewu dzięki automatycznej kontroli parametrów.
2. Czy kształtki elektrooporowe można stosować zarówno do gazu jak i wody?
Tak, większość kształtek elektrooporowych jest uniwersalna i może pracować w instalacjach gaz/woda. Różnica polega na dopuszczalnym ciśnieniu roboczym: dla gazu PN10 (10 bar), dla wody PN16 (16 bar) przy klasie SDR11. Kształtki muszą posiadać odpowiednie atesty - PZH dla wody pitnej i akceptację PSG dla instalacji gazowych.
3. Jakie warunki atmosferyczne umożliwiają zgrzewanie elektrooporowe?
Optymalne zgrzewanie możliwe jest w temperaturze od -10°C do +45°C przy braku opadów atmosferycznych i silnego wiatru. W trudnych warunkach konieczne jest zastosowanie namiotów ochronnych. Nowoczesne zgrzewarki posiadają automatyczną kompensację temperaturową, dostosowując czas i energię zgrzewania do panujących warunków.
4. Jak długo trwa proces zgrzewania i stygnięcia kształtek?
Czas zgrzewania zależy od średnicy kształtki i wynosi od kilkudziesięciu sekund dla małych średnic do kilku minut dla elementów powyżej DN200. Czas stygnięcia przed demontażem zacisków to 5-15 minut, natomiast pełna wytrzymałość połączenia następuje po 2-4 godzinach w zależności od średnicy i temperatury otoczenia.
5. Jakie są główne zalety kształtek elektrooporowych PE 100?
PE 100 zapewnia najwyższą wytrzymałość wśród materiałów polietylenowych przy jednoczesnej elastyczności. Kształtki są odporne na korozję, działanie chemikaliów, promieniowanie UV i temperatury od -50°C do +60°C. Żywotność eksploatacyjna wynosi minimum 50 lat przy zachowaniu pełnej szczelności i wytrzymałości mechanicznej.
6. Jak rozpoznać prawidłowo wykonany zgrzew elektrooporowy?
Poprawny zgrzew charakteryzuje się wysunięciem wskaźników kontrolnych na powierzchni kształtki oraz równomiernymi wypływkami materiału wokół strefy połączenia. Zgrzewarka powinna wyświetlić komunikat o pomyślnym zakończeniu procesu. Niedopuszczalne są pęknięcia, rozwarstwienia lub asymetryczne wypływki wskazujące na wadliwy montaż.
7. Czy można naprawiać uszkodzone połączenia elektrooporowe?
Uszkodzone połączenia wymagają całkowitej wymiany wadliwego elementu poprzez wycięcie fragmentu z kształtką i zastąpienie nowym odcinkiem rury z dwoma mufami elektrooporowymi. Nie ma możliwości ponownego zgrzewania tej samej kształtki. W przypadku niewielkich uszkodzeń rur można zastosować obejmy naprawcze elektrooporowe.
8. Jakie narzędzia są niezbędne do montażu kształtek elektrooporowych?
Podstawowy zestaw obejmuje zgrzewarkę elektrooporową z funkcją skanowania kodów, skrobak do usuwania warstwy utlenionej, nożyce do cięcia rur, zaciski centrujące, chusteczki odtłuszczające PE oraz miarkę do kontroli głębokości wsunięcia. Profesjonalne zgrzewarki posiadają automatyczne programy zgrzewania dla różnych typów kształtek.
Inwestycja w bezpieczeństwo instalacji
Kształtki elektrooporowe to rozwiązanie, które łączy najwyższe standardy jakości z praktycznością codziennej eksploatacji. W Onninen oferujemy nie tylko wysokiej klasy produkty od renomowanych producentów, ale także kompleksowe wsparcie techniczne na każdym etapie realizacji projektu.
Nasze doświadczenie w dystrybucji rozwiązań instalacyjnych pozwala nam doradzać optymalne konfiguracje dla każdego typu instalacji - od małych przyłączy domowych po rozbudowane sieci przemysłowe. Szeroką dostępność produktów w magazynach Onninen w całej Polsce gwarantuje szybkie dostawy i terminową realizację projektów.
Zachęcamy do skorzystania z fachowego doradztwa naszych specjalistów przy wyborze kształtek elektrooporowych dostosowanych do specyfiki Waszego projektu. Z Onninen zyskujecie pewność, że Wasza instalacja będzie bezpieczna, niezawodna i będzie służyć przez wiele lat bez awarii.
