Jako eksperci Onninen z wieloletnim doświadczeniem w dostarczaniu rozwiązań automatyki przemysłowej, widzimy jak kluczową rolę odgrywają wyłączniki krańcowe w nowoczesnych systemach sterowania. Te pozornie proste urządzenia elektromechaniczne stanowią fundament bezpieczeństwa i precyzji w maszynach przemysłowych, zapewniając niezawodną kontrolę pozycji ruchomych elementów.
Oferując szeroki asortyment wyłączników krańcowych renomowanych producentów, obserwujemy rosnące zapotrzebowanie na coraz bardziej zaawansowane rozwiązania w zakresie automatyki i systemów kontroli ruchu. Współczesne instalacje przemysłowe wymagają precyzyjnego pozycjonowania i niezawodnego zabezpieczenia, co czyni wyłączniki krańcowe niezbędnym elementem każdego systemu automatycznego.
W tym artykule przedstawiamy kompleksowy przegląd zastosowań wyłączników krańcowych w automatyce, oparty na naszym doświadczeniu w doradztwie technicznym i realizacji projektów instalacyjnych dla klientów z różnych branż przemysłowych.
Sprawdź krańcówki w hurtowni Onninen
Czym jest wyłącznik krańcowy i jak działa w systemach automatyki
Wyłącznik krańcowy to urządzenie elektromechaniczne służące do wykrywania pozycji krańcowej ruchomych elementów maszyn i instalacji. Jego główną funkcją jest automatyczne przełączanie styków elektrycznych w momencie osiągnięcia przez element ruchomy określonej pozycji, co umożliwia precyzyjną kontrolę procesów technologicznych.
Zasada działania wyłącznika krańcowego
Mechanizm działania wyłącznika krańcowego opiera się na prostej, ale skutecznej zasadzie mechanicznego uruchamiania. Gdy ruchomy element maszyny styka się z aktywatorem wyłącznika (dźwignią, popychaczem lub rolką), wywiera na niego odpowiednią siłę mechaniczną.
Ta siła powoduje przemieszczenie mechanizmu wewnętrznego, który z kolei zmienia stan styków elektrycznych - może je otworzyć lub zamknąć, w zależności od konfiguracji wyłącznika. Zmiana stanu styków generuje sygnał elektryczny, który jest przekazywany do systemu sterowania maszyny.
| Typ styku | Oznaczenie | Stan spoczynkowy | Stan po aktywacji |
|---|---|---|---|
| Normalnie otwarty | NO (Normally Open) | Rozwarty | Zwarty |
| Normalnie zamknięty | NC (Normally Closed) | Zwarty | Rozwarty |
| Przełączny | NO+NC | Jeden zwarty, jeden rozwarty | Odwrócenie stanów |
Kluczowe komponenty wyłącznika krańcowego
- Aktywator mechaniczny - element uruchamiający (dźwignia, rolka, popychacz)
- Korpus obudowy - zabezpieczenie mechanizmu przed czynnikami zewnętrznymi
- Blok kontaktów - zespół styków elektrycznych realizujących przełączenie
- System sprężyn - mechanizm powrotu do pozycji wyjściowej
- Zaciski przyłączeniowe - punkty podłączenia do obwodu elektrycznego
Rodzaje wyłączników krańcowych w automatyce przemysłowej
W naszej ofercie Onninen znajdziesz różnorodne typy wyłączników krańcowych, dostosowane do specyficznych wymagań aplikacji przemysłowych. Każdy rodzaj charakteryzuje się unikalnymi właściwościami i obszarami zastosowania.
Wyłączniki z dźwignią prostą i rolkową
Najbardziej uniwersalny typ, wyposażony w dźwignię aktywacyjną. Wersje z rolką na końcu dźwigni minimalizują tarcie i zużycie mechaniczne, co sprawia, że doskonale sprawdzają się w aplikacjach z intensywnym ruchem. Rolka pozwala na płynne przesuwanie się elementów roboczych, wydłużając żywotność całego mechanizmu.
Wyłączniki tłoczkowe (popychaczowe)
Charakteryzują się wysoką precyzją wykrywania pozycji dzięki mechanizmowi popychacza. Popychacz kopułkowy zapewnia dokładne odwzorowanie przemieszczenia elementu ruchomego, co czyni ten typ idealnym rozwiązaniem dla aplikacji wymagających precyzyjnego pozycjonowania.
Wyłączniki krzywkowe
Specjalnie zaprojektowane do monitorowania ruchu obrotowego wałów i osi. Krzywka montowana na obracającej się części uruchamia mechanizm wyłącznika w określonych momentach cyklu obrotowego. Znajdują szerokie zastosowanie w maszynach CNC i obrabiarkach.
Wyłączniki bezpieczeństwa
Przeznaczone do krytycznych aplikacji bezpieczeństwa, gdzie awaria wyłącznika mogłaby skutkować zagrożeniem dla operatorów lub uszkodzeniem maszyny. Charakteryzują się podwyższoną niezawodnością i często wyposażane są w redundantne układy styków.
Zastosowania wyłączników krańcowych w systemach kontroli ruchu
Z naszego doświadczenia w realizacji projektów automatyki wynika, że wyłączniki krańcowe znajdują zastosowanie w praktycznie każdej branży przemysłowej. Ich wszechstronność i niezawodność sprawiają, że są niezbędne w różnorodnych systemach kontroli ruchu.
Automatyka bramowa i drzwi przemysłowe
W systemach automatycznych bram i drzwi wyłączniki krańcowe pełnią podwójną rolę - kontrolują pozycję końcową oraz zabezpieczają silniki napędowe przed przeciążeniem. Montowane są zarówno w pozycji całkowitego otwarcia, jak i zamknięcia, zapewniając precyzyjne zatrzymanie ruchu.
Systemy transportu pionowego
W windach, dźwigach towarowych i platformach roboczych wyłączniki krańcowe stanowią krytyczny element bezpieczeństwa. Wykrywają osiągnięcie skrajnych poziomów szybu, zapobiegając niebezpiecznym sytuacjom i uszkodzeniom mechanizmów.

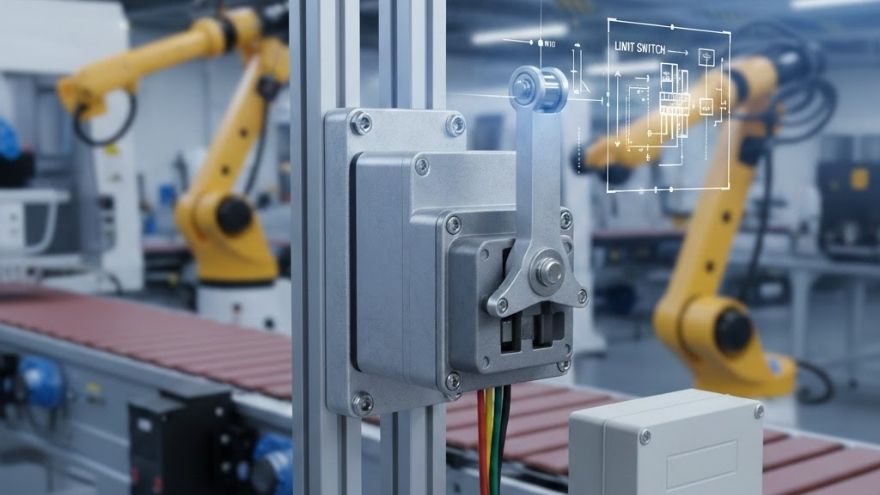

Linie produkcyjne i przenośniki
Na taśmach produkcyjnych i systemach przenośnikowych wyłączniki krańcowe kontrolują pozycję ruchomych elementów, synchronizują pracę różnych sekcji linii oraz wykrywają zatory i nieprawidłowości w przepływie materiałów.
Roboty przemysłowe i manipulatory
W robotyce przemysłowej wyłączniki krańcowe definiują przestrzeń roboczą manipulatorów, zapobiegając kolizjom i uszkodzeniom. Każda oś ruchu robota może być wyposażona w wyłączniki wykrywające skrajne pozycje.
| Zastosowanie | Typ wyłącznika | Kluczowe parametry | Klasa IP |
|---|---|---|---|
| Bramy garażowe | Dźwigniowy z rolką | 6A/250V, temperatura -25/+70°C | IP65-IP67 |
| Windy osobowe | Bezpieczeństwa | 0A/415V, certyfikaty bezpieczeństwa | IP66-IP67 |
| Obrabiarki CNC | Krzywkowy/tłoczkowy | 6A/250V, wysoka precyzja | IP65-IP66 |
| Przenośniki taśmowe | Dźwigniowy standardowy | 6A/250V, odporność na wibracje | IP66-IP67 |
Parametry techniczne i dobór wyłączników krańcowych
Właściwy dobór wyłącznika krańcowego wymaga analizy wielu parametrów technicznych. Jako doświadczeni doradcy techniczni Onninen, pomagamy klientom w wyborze optymalnych rozwiązań dla konkretnych aplikacji.
Parametry elektryczne
Napięcie i prąd znamionowy to podstawowe parametry określające możliwości wyłącznika. Typowe wartości to 6A przy 250V AC dla zastosowań standardowych, podczas gdy aplikacje wymagające większej mocy mogą potrzebować wyłączników o parametrach 10A/415V.
Ważne jest również uwzględnienie charakterystyki obciążenia - czy będzie to obciążenie rezystancyjne, indukcyjne czy pojemnościowe, ponieważ wpływa to na żywotność styków.
Warunki środowiskowe
Stopień ochrony IP (International Protection) określa odporność na pył i wilgoć. W naszej ofercie dostępne są wyłączniki o klasach od IP65 (pyłoszczelne, odporne na strugi wody) do IP67 (pyłoszczelne, odporne na krótkotrwałe zanurzenie).
Zakres temperatur pracy standardowych wyłączników wynosi od -25°C do +70°C, co pokrywa
większość zastosowań przemysłowych. Dla szczególnych aplikacji oferujemy rozwiązania o rozszerzonym zakresie temperaturowym.
Parametry mechaniczne
- Siła aktywacji - minimalna siła potrzebna do uruchomienia mechanizmu
- Skok roboczy - odległość przemieszczenia aktywatora wymagana do zmiany stanu styków
- Życie mechaniczne - liczba cykli przełączeń bez obciążenia elektrycznego
- Życie elektryczne - liczba cykli przy nominalnym obciążeniu
- Częstotliwość przełączeń - maksymalna liczba operacji na jednostkę czasu
Przykład doboru - wyłącznik EATON LS-20
W naszym asortymencie polecamy wyłącznik krańcowy EATON LS-20 jako uniwersalne rozwiązanie dla wielu zastosowań przemysłowych. Charakteryzuje się parametrami 6A/415V, stopniem ochrony IP67 oraz zakresem temperatur od -25°C do +70°C.
Model ten wyposażony jest w popychacz kopułkowy zapewniający precyzyjną aktywację oraz zaciski klatkowe gwarantujące niezawodne połączenia elektryczne odporne na wibracje.
Integracja z systemami automatyki przemysłowej
Nowoczesne systemy automatyki wymagają płynnej integracji wszystkich komponentów. W Onninen oferujemy kompletne rozwiązania automatyki przemysłowej, gdzie wyłączniki krańcowe współpracują z sterownikami PLC, przekaźnikami bezpieczeństwa i systemami wizualizacji.
Połączenie z sterownikami PLC
Wyłączniki krańcowe można bezpośrednio podłączać do wejść cyfrowych sterowników PLC, co umożliwia zaawansowane programowanie logiki sterowania. Sygnały z wyłączników mogą być przetwarzane w czasie rzeczywistym, umożliwiając implementację złożonych algorytmów kontroli pozycji.
Systemy bezpieczeństwa maszynowego
W aplikacjach bezpieczeństwa wyłączniki krańcowe współpracują z przekaźnikami bezpieczeństwa, tworząc niezawodne systemy ochrony operatorów i maszyn. Konfiguracja redundantna zapewnia odpowiedni poziom bezpieczeństwa zgodnie z normami EN ISO 13849.
Diagnostyka i monitoring
Zaawansowane systemy automatyki umożliwiają zdalny monitoring stanu wyłączników krańcowych. Dzięki temu możliwe jest wczesne wykrywanie zużycia, planowanie konserwacji prewencyjnej oraz optymalizacja procesów produkcyjnych.
Konserwacja i rozwiązywanie problemów
Prawidłowa eksploatacja wyłączników krańcowych wymaga regularnej konserwacji i znajomości typowych problemów. Nasz zespół serwisowy Onninen dzieli się praktyczną wiedzą z zakresu utrzymania tych urządzeń.
Rutynowa konserwacja
Regularna kontrola wizualna powinna obejmować sprawdzenie stanu mechanizmów aktywujących, zabezpieczeń obudowy oraz połączeń elektrycznych. Zalecamy czyszczenie powierzchni zewnętrznych oraz smarowanie ruchomych części zgodnie z instrukcjami producenta.
Testowanie funkcjonalności powinno odbywać się zgodnie z harmonogramem uzależnionym od intensywności użytkowania - od codziennych kontroli w aplikacjach krytycznych do miesięcznych w zastosowaniach standardowych.
Typowe problemy i rozwiązania
- Nieprawidłowe przełączanie styków - może wynikać ze zużycia mechanicznego lub nagromadzenia zanieczyszczeń
- Mechaniczne zacięcia - często spowodowane brakiem smarowania lub uszkodzeniem sprężyn powrotnych
- Problemy z aktywacją - mogą być efektem nieprawidłowego ustawienia siły aktywacji lub deformacji aktywatora
- Awarie elektryczne - związane z przepięciami, przeciążeniami lub słabymi połączeniami
Narzędzia diagnostyczne
Do sprawdzania sprawności wyłączników krańcowych wykorzystujemy multimetry cyfrowe do pomiaru rezystancji styków oraz oscyloskopy do analizy charakterystyki przełączania. Kontrola mechaniczna obejmuje pomiary siły aktywacji oraz skoku roboczego.
Perspektywy rozwoju technologii wyłączników krańcowych
Obserwując trendy w automatyce przemysłowej, dostrzegamy ciągłą ewolucję technologii wyłączników krańcowych w kierunku większej precyzji, niezawodności i inteligencji. W Onninen śledzimy najnowsze rozwiązania, aby oferować naszym klientom najbardziej zaawansowane produkty.
Technologie bezkontaktowe
Wyłączniki indukcyjne i magnetyczne zyskują na popularności dzięki eliminacji zużycia mechanicznego i możliwości pracy w trudnych warunkach środowiskowych. Oferują długoterminową stabilność parametrów oraz odporność na wibracje i zanieczyszczenia.
Integracja z systemami IoT
Nowoczesne wyłączniki krańcowe coraz częściej wyposażane są w możliwości komunikacyjne, umożliwiając zdalny monitoring, diagnostykę predykcyjną oraz integrację z systemami zarządzania produkcją w koncepcji Przemysłu 4.0.
Zaawansowana diagnostyka
Systemy samodiagnostyki pozwalają na ciągłe monitorowanie stanu technicznego wyłączników, przewidywanie awarii oraz optymalizację harmonogramów konserwacji. Zmniejsza to koszty eksploatacji i zwiększa niezawodność całego systemu.
Jako partner technologiczny oferujemy nie tylko produkty, ale również kompleksowe wsparcie w projektowaniu, wdrażaniu i serwisowaniu systemów automatyki. Nasze oddziały w całej Polsce zapewniają lokalny dostęp do ekspertów i szybkie dostawy komponentów, co jest kluczowe w dynamicznie rozwijającym się sektorze automatyki przemysłowej.
Inwestycja w niezawodność i bezpieczeństwo
Wyłączniki krańcowe, choć pozornie proste urządzenia, odgrywają kluczową rolę w zapewnieniu bezpieczeństwa, precyzji i niezawodności nowoczesnych systemów automatyki. Ich właściwy dobór, instalacja i konserwacja bezpośrednio wpływają na efektywność procesów produkcyjnych oraz bezpieczeństwo operatorów.
W Onninen rozumiemy, że każda aplikacja ma unikalne wymagania. Dlatego oferujemy szeroki wybór wyłączników krańcowych różnych typów, parametrów i poziomów zaawansowania. Nasz zespół ekspertów jest gotowy do udzielenia profesjonalnego doradztwa technicznego, pomocy w doborze optymalnych rozwiązań oraz wsparcia na każdym etapie realizacji projektu.
Zapraszamy do skorzystania z naszego doświadczenia w zakresie automatyki przemysłowej. Dzięki kompleksowemu podejściu do potrzeb klientów, wysokiej jakości produktom renomowanych producentów oraz profesjonalnemu wsparciu technicznemu, jesteśmy idealnym partnerem dla projektów wymagających niezawodnych rozwiązań automatyki.
Skontaktuj się z naszymi specjalistami, aby omówić wymagania Twojego projektu i poznać optymalne rozwiązania dostępne w asortymencie Onninen.
Wyłącznik krańcowy to urządzenie elektromechaniczne działające binarnie - sygnalizuje jedynie osiągnięcie określonej pozycji poprzez zmianę stanu styków. Czujnik położenia dostarcza natomiast bardziej szczegółowe informacje o dokładnej pozycji elementu, często w formie sygnału analogowego lub cyfrowego z precyzyjnym odczytem przemieszczenia.
Stopień ochrony IP należy dobierać w zależności od warunków środowiskowych. IP65 wystarcza dla większości aplikacji wewnętrznych z możliwym narażeniem na strugi wody. IP66 zapewnia ochronę przed silnymi strumieniami wody, a IP67 umożliwia krótkotrwałe zanurzenie. W trudnych warunkach przemysłowych zalecamy minimum IP66.
Tak, większość wyłączników krańcowych można podłączać bezpośrednio do wejść cyfrowych PLC. Wymagane jest jednak odpowiednie dopasowanie napięciowe i zastosowanie rezystorów podciągających w układach z wejściami typu sink lub source. W aplikacjach bezpieczeństwa zaleca się wykorzystanie przekaźników bezpieczeństwa jako elementu pośredniczącego.
Częstotliwość kontroli zależy od poziomu ryzyka i wymagań normowych. W aplikacjach krytycznych (np. windy osobowe) wyłączniki sprawdza się codziennie przed rozpoczęciem pracy. W maszynach przemysłowych typowa częstotliwość to kontrola tygodniowa lub miesięczna. Należy również przestrzegać wytycznych producenta maszyny oraz wymagań norm bezpieczeństwa.
Najczęstszą przyczyną awarii jest przekroczenie parametrów eksploatacyjnych. Obejmuje to przeciążenia elektryczne, przekroczenie częstotliwości przełączeń, pracę w niewłaściwych warunkach temperaturowych lub przy nadmiernej wilgotności. Inne przyczyny to brak konserwacji, nieprawidłowy montaż, zanieczyszczenia mechaniczne oraz zużycie naturalne w wyniku intensywnej eksploatacji.
Niektóre modele wyłączników mają regulowane parametry aktywacji. Dotyczy to głównie siły uruchomienia, skoku roboczego czy pozycji montażu aktywatora. Wszelkie modyfikacje należy wykonywać zgodnie z instrukcją producenta i przy wyłączonym zasilaniu maszyny. W aplikacjach bezpieczeństwa każda zmiana wymaga ponownej oceny ryzyka i może wymagać dodatkowych testów.
