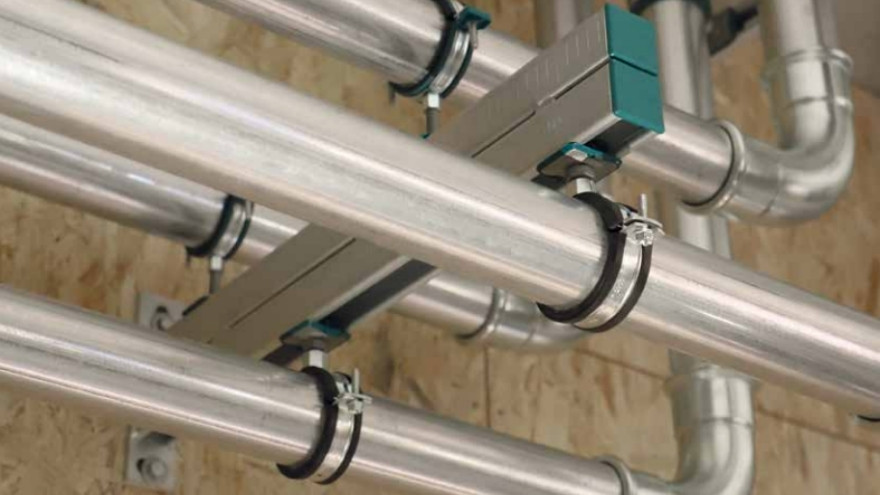

W nowoczesnych instalacjach budowlanych konsole ścienne odgrywają kluczową rolę w zapewnieniu stabilnego i bezpiecznego mocowania różnorodnych systemów instalacyjnych. W Onninen widzimy na co dzień, jak ważny jest właściwy dobór tych elementów mocujących dla trwałości i niezawodności całej instalacji. Konsole ścienne to metalowe elementy konstrukcyjne, które umożliwiają bezpieczne zamocowanie rur, przewodów, kanałów wentylacyjnych i innych komponentów instalacyjnych do ścian budynków.
Z naszego wieloletniego doświadczenia w branży instalacyjnej wynika, że stabilne mocowanie to fundament każdej profesjonalnej instalacji. Konsole ścienne zapewniają nie tylko bezpieczeństwo montażu, ale również umożliwiają łatwy dostęp do instalacji podczas konserwacji i modernizacji. W asortymencie Onninen znajdziesz szeroki wybór konsol ściennych dostosowanych do różnorodnych wymagań technicznych i obciążeń eksploatacyjnych.
Sprawdź konsole ścienne w hurtowni Onninen
Jak działają konsole ścienne w systemach instalacyjnych
Konsole ścienne stanowią łącznik między ścianą budynku a montowanymi elementami instalacji. Ich konstrukcja opiera się na płycie montażowej, która jest mocowana do ściany za pomocą odpowiednich kotew lub wkrętów, oraz na przyspawanej szynie montażowej, która umożliwia zamocowanie różnorodnych elementów instalacyjnych. W naszej ofercie polecamy szczególnie systemy konsole ścienne marki Walraven z serii BIS RapidRail, które charakteryzują się wyjątkową uniwersalnością zastosowania.
Budowa i zasada działania konsol ściennych
Typowa konsola ścienna składa się z kilku podstawowych elementów. Płyta ścienna stanowi podstawę konstrukcji i jest odpowiedzialna za przeniesienie obciążeń na ścianę. Przyspawaną do niej szynę montażową charakteryzują otwory fasolkowe, które są przesunięte względem siebie o 90° - to rozwiązanie znacznie ułatwia proces montażu i zwiększa możliwości konfiguracyjne. Naciętą centymetrową skalę na boku szyny wykorzystuje się do precyzyjnego pozycjonowania elementów instalacyjnych.
- Płyta ścienna z otworami montażowymi do mocowania w ścianie
- Szyna montażowa z otworami fasolkowymi co 25mm
- Powłoka antykorozyjna zapewniająca długotrwałą ochronę
- Skala centymetrowa ułatwiająca precyzyjny montaż
- Możliwość regulacji pozycji montowanych elementów
Rodzaje konsol ściennych w ofercie Onninen
W naszym asortymencie oferujemy różnorodne typy konsol ściennych dostosowane do specyficznych wymagań instalacyjnych. Konsole standardowe 27X18 sprawdzają się doskonale w lekkich instalacjach biurowych i mieszkalnych, zapewniając estetyczny wygląd i łatwy dostęp do okablowania. Dla bardziej wymagających zastosowań przemysłowych polecamy wzmocnione konsole STRUT, które charakteryzują się zwiększoną nośnością i odpornością na obciążenia dynamiczne.
| Typ konsoli | Wymiary | Nośność | Zastosowanie |
|---|---|---|---|
| Standardowa | 27X18mm | do 50kg | Instalacje lekkie |
| Wzmocniona | 30X30mm | do 120kg | Instalacje przemysłowe |
| STRUT | 41X41mm | do 200kg | Ciężkie instalacje |
Zastosowania konsol ściennych w różnych instalacjach
Konsole ścienne znajdą szerokie zastosowanie w systemach wentylacyjnych i klimatyzacyjnych, gdzie służą do mocowania kanałów wentylacyjnych, przewodów chłodniczych oraz elementów osprzętu. W instalacjach hydraulicznych wykorzystuje się je do mocowania rur wodociągowych, kanalizacyjnych i grzewczych. Nasze doświadczenie pokazuje, że szczególnie w dużych obiektach komercyjnych, gdzie wymagana jest częsta reorganizacja przestrzeni, elastyczność konsol ściennych okazuje się nieoceniona.
Instalacje elektryczne i telekomunikacyjne
W projektach modernizacji biur coraz częściej sięgamy po lekkie konsole ścienne do mocowania tras kablowych i koryt elektrycznych. Umożliwiają one łatwy dostęp do okablowania podczas konserwacji i pozwalają na sprawną reorganizację instalacji przy zmianie układu pomieszczeń. Polecamy stosowanie konsol z serii RapidRail, które dzięki swojemu eleganckiemu wyglądowi doskonale komponują się z nowoczesnym designem wnętrz.
Systemy HVAC i instalacje przemysłowe
W instalacjach przemysłowych, gdzie występują wysokie obciążenia i wymagania bezpieczeństwa, stosujemy konsole wzmocnione o zwiększonej nośności. Modele z serii STRUT świetnie radzą sobie z mocowaniem ciężkich maszyn i urządzeń, gwarantując bezpieczeństwo pracowników i stabilność sprzętu. W asortymencie Onninen znajdziesz również konsole ze stali nierdzewnej, idealne do instalacji zewnętrznych narażonych na zmienne warunki atmosferyczne.
Zalety stosowania konsol ściennych marki Walraven
Konsole ścienne BIS RapidRail firmy Walraven, dostępne w ofercie Onninen, wyróżniają się unikalną powłoką UltraProtect 1000, która zapewnia wyjątkową odporność antykorozyjną. Ta zaawansowana technologia pozwala na stosowanie konsol zarówno wewnątrz, jak i na zewnątrz budynków, a nawet w środowisku agresywnym do klasy C4. Odporność na korozję potwierdzona jest testem mgły solnej wynoszącym minimum 1000 godzin zgodnie z normą ISO 9227.
Szybkość i łatwość montażu
Dzięki przemyślanej konstrukcji z otworami fasolkowymi przesuniętymi o 90°, montaż konsol ściennych staje się znacznie szybszy i bardziej precyzyjny. System śrub młotkowych RapidRail umożliwia błyskawiczne pozycjonowanie i mocowanie elementów instalacyjnych bez konieczności używania dodatkowych narzędzi. W naszych projektach obserwujemy, że zastosowanie tego systemu skraca czas montażu nawet o 50% w porównaniu z tradycyjnymi metodami.
Redukcja czasu montażu dzięki systemowi śrub młotkowych
Precyzyjne pozycjonowanie elementów z wykorzystaniem skali centymetrowej
Możliwość regulacji pozycji już po montażu
Kompatybilność z szeroką gamą akcesoriów montażowych
Dobór odpowiedniej konsoli ściennej - kluczowe kryteria
Właściwy dobór konsoli ściennej wymaga uwzględnienia kilku istotnych czynników. Przede wszystkim należy określić maksymalne obciążenie, jakie będzie przenosić konsola podczas eksploatacji. W naszym zespole doradców technicznych Onninen zawsze analizujemy nie tylko ciężar statyczny montowanych elementów, ale również obciążenia dynamiczne wynikające z pracy instalacji, rozszerzalności cieplnej materiałów oraz ewentualnych drgań.
Warunki środowiskowe i materiał konstrukcyjny
Typ podłoża i warunki środowiskowe mają kluczowy wpływ na wybór odpowiedniej konsoli ściennej. Dla instalacji zewnętrznych lub w pomieszczeniach o wysokiej wilgotności polecamy konsole ze stali nierdzewnej lub z powłoką antykorozyjną UltraProtect. Przy montażu w murach z pustaków czy gazobetonu konieczne może być zastosowanie specjalnych kotew rozporowych o zwiększonej powierzchni oparcia.
| Rodzaj podłoża | Zalecany typ kotwy | Minimalna głębokość |
|---|---|---|
| Beton C20/25 | Kotwa rozprężna | 60mm |
| Cegła pełna | Kotwa chemiczna | 80mm |
| Pustak keramiczny | Kotwa specjalna | 100mm |
Planowanie rozmieszczenia konsol
Prawidłowe rozmieszczenie konsol ściennych to podstawa stabilnej instalacji. Z naszego doświadczenia wynika, że konsole należy rozmieszczać w odstępach nie większych niż 1,5-2 metry, przy czym w miejscach o zwiększonych obciążeniach (np. przy zaworach, pompach) odległość powinna być zmniejszona do maksymalnie 1 metra. Ważne jest również uwzględnienie możliwości rozszerzalności cieplnej rur i zastosowanie punktów stałych oraz przesuwnych.
Inwestycja w niezawodność i bezpieczeństwo instalacji
Wybór wysokiej jakości konsol ściennych to inwestycja w długotrwałą niezawodność i bezpieczeństwo całej instalacji. W Onninen oferujemy produkty sprawdzonych producentów, które przeszły rygorystyczne testy i posiadają wszystkie niezbędne certyfikaty. Nasze doświadczenie w branży instalacyjnej pokazuje, że oszczędzanie na elementach mocujących często prowadzi do kosztownych napraw i przestojów w przyszłości.
Profesjonalnie dobrane i zamontowane systemy mocujące zapewniają nie tylko bezpieczeństwo eksploatacji, ale również ułatwiają przyszłe prace konserwacyjne i modernizacyjne. Dzięki modułowej konstrukcji konsol ściennych możliwa jest łatwa rekonfiguracja instalacji bez konieczności wykonywania nowych otworów w ścianach. Zapraszamy do skorzystania z fachowego doradztwa naszych specjalistów, którzy pomogą dobrać optymalne rozwiązanie dla każdego projektu instalacyjnego.
1. Jaką maksymalną nośność mają konsole ścienne?
Nośność konsol ściennych zależy od ich typu i konstrukcji. Standardowe konsole 27X18 wytrzymują obciążenia do 50kg, modele wzmocnione 30X30 - do 120kg, a najcięższe konsole STRUT mogą przenosić obciążenia nawet do 200kg. W ofercie Onninen wszystkie konsole posiadają szczegółowe tabele obciążeń z uwzględnieniem różnych warunków montażu.
2. Czy konsole ścienne można stosować w instalacjach zewnętrznych?
Tak, ale wymagają odpowiedniej ochrony antykorozyjnej. Polecamy konsole z powłoką UltraProtect 1000, które są odporne na działanie warunków atmosferycznych i mogą być stosowane w środowisku agresywnym do klasy C4. Takie rozwiązania dostępne są w asortymencie Onninen.
3. W jakich odstępach należy montować konsole ścienne?
Standardowy odstęp między konsolami wynosi 1,5-2 metry. W miejscach o zwiększonych obciążeniach, takich jak zawory czy pompy, odstęp należy zmniejszyć do maksymalnie 1 metra. Nasi specjaliści w Onninen zawsze uwzględniają specyfikę każdej instalacji przy doborze rozmieszczenia konsol.
4. Jakie narzędzia są potrzebne do montażu konsol ściennych?
Do montażu konsol potrzebne są: wiertarka udarowa, poziomnica, klucze imbusowe. System RapidRail wykorzystuje specjalne śruby młotkowe, które znacznie upraszczają proces montażu. W ofercie Onninen dostępne są również kompletne zestawy narzędzi dedykowanych do montażu systemów szyn montażowych.
5. Czy konsole ścienne wymagają konserwacji?
Konsole z wysokiej jakości materiałów wymagają minimalnej konserwacji. Zaleca się okresową kontrolę stanu mocowań i powłoki antykorozyjnej, szczególnie w instalacjach zewnętrznych. Konsole z powłoką UltraProtect 1000 z naszej oferty zapewniają długotrwałą ochronę bez konieczności częstej konserwacji.
6. Jak dobrać kotwy do mocowania konsol w różnych materiałach?
Wybór kotwy zależy od typu podłoża i obciążeń. Do betonu stosuje się kotwy rozprężne, do cegły pełnej - kotwy chemiczne, a do pustaków - specjalne kotwy rozporowe. Nasi doradcy w Onninen pomogą dobrać odpowiedni typ kotwy na podstawie specyfikacji technicznej projektu.
