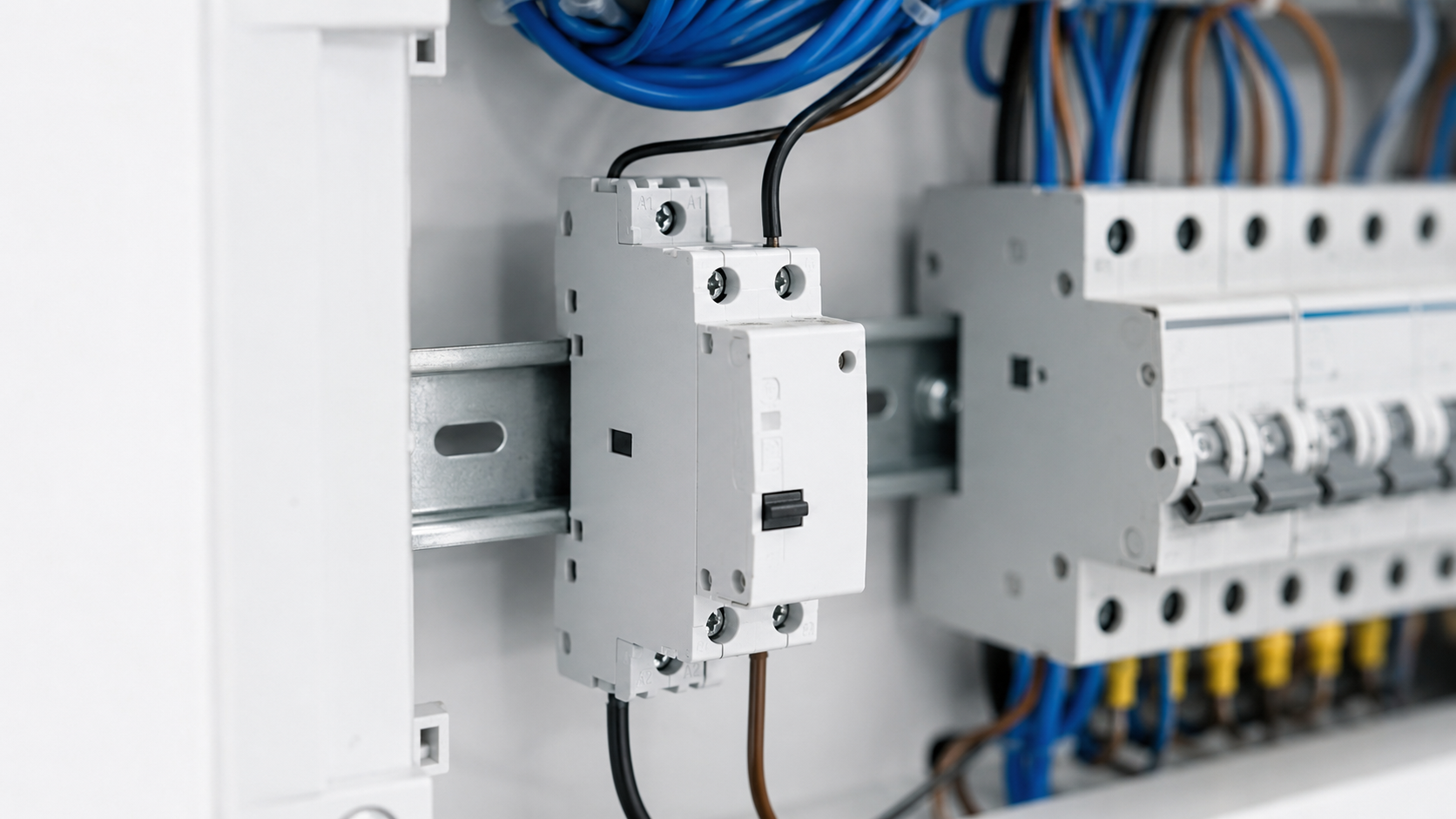

W każdej profesjonalnej instalacji elektrycznej sterowanie obwodami wymaga niezawodnych rozwiązań. Stycznik 1 fazowy to kluczowe urządzenie elektromechaniczne, które umożliwia zdalne sterowanie przepływem prądu w jednofazowych obwodach elektrycznych. Jako liderzy rynku instalacyjnego w Onninen oferujemy szeroką gamę styczników jednofazowych, które sprawdzą się zarówno w instalacjach domowych, jak i przemysłowych.
Nasze wieloletnie doświadczenie w branży pokazuje, że prawidłowy dobór i montaż styczników jednofazowych ma bezpośredni wpływ na bezpieczeństwo i efektywność całej instalacji. W asortymencie Onninen znajdziesz rozwiązania od renomowanych producentów, które spełnią wymagania nawet najbardziej wymagających projektów.
Sprawdź styczniki 1-fazowe w hurtowni Onninen
Jak działa stycznik 1-fazowy w praktyce instalacyjnej
Stycznik jednofazowy to elektromagnetyczny łącznik działający na prostej, ale skutecznej zasadzie. Podstawą jego funkcjonowania jest cewka elektromagnetyczna, która po podaniu napięcia sterującego generuje pole magnetyczne przyciągające ruchomą zworę. To właśnie ten mechanizm powoduje zamknięcie styków głównych i umożliwia przepływ prądu do sterowanego urządzenia.
W naszym asortymencie znajdziesz styczniki o różnych parametrach technicznych, dostosowane do specyficznych wymagań instalacji. Kluczowe elementy konstrukcyjne obejmują:
- Cewkę elektromagnesu - rdzeń urządzenia odpowiedzialny za sterowanie
- Styki główne - przewodzą prąd roboczy do obciążenia
- Styki pomocnicze - służą do sygnalizacji stanu pracy
- Obudowę ochronną - zapewnia bezpieczeństwo eksploatacji
Rodzaje styczników jednofazowych w ofercie Onninen
Z naszego doświadczenia wynika, że różne zastosowania wymagają odmiennych typów styczników. W ofercie Onninen dostępne są:
| Typ stycznika | Zastosowanie | Prąd znamionowy | Kategoria pracy |
|---|---|---|---|
| Stycznik modułowy 1-fazowy | Instalacje budynkowe, oświetlenie | 16-63A | AC-1 |
| Stycznik instalacyjny | Systemy grzewcze, wentylacja | 20-100A | AC-1/AC-7a |
| Stycznik pomocniczy | Układy sterowania, sygnalizacja | do 10A | AC-15 |
Zastosowania stycznika 1-fazowego w nowoczesnych instalacjach
Nasz zespół ekspertów często doradza klientom w doborze optymalnych rozwiązań dla różnych zastosowań. Styczniki jednofazowe znajdują szerokie zastosowanie w:
Instalacje mieszkalne i biurowe
- Sterowanie oświetleniem - centralne załączanie lamp i opraw
- Systemy grzewcze - kontrola grzejników elektrycznych i pomp ciepła
- Wentylacja mechaniczna - automatyczne załączanie wentylatorów
- Pompy wodne - sterowanie systemami wodociągnowymi
Zastosowania przemysłowe
W przemyśle oraz automatyce, gdzie oferujemy kompleksowe rozwiązania, styczniki jednofazowe kontrolują:
- Silniki jednofazowe o mocy do 4 kW
- Urządzenia grzewcze i klimatyzacyjne
- Linie produkcyjne z napędem jednofazowym
- Systemy sygnalizacji i alarmowe
Dlaczego właściwy dobór stycznika ma kluczowe znaczenie
Jako dostawca aparatury elektrycznej wiodących marek, podkreślamy znaczenie właściwego doboru parametrów technicznych. Kluczowe kryteria to:
Parametry elektryczne
Prawidłowy dobór parametrów elektrycznych jest fundamentem bezpiecznej pracy instalacji:
- Prąd znamionowy - musi odpowiadać obciążeniu sterowanego urządzenia
- Napięcie cewki - najczęściej 230V AC lub 24V AC/DC
- Kategoria użytkowa - AC-1 dla obciążeń rezystancyjnych, AC-7a dla lamp
- Wytrzymałość łączeniowa - liczba cykli pracy bez awarii
Konstrukcja i montaż
W naszej ofercie znajdziesz styczniki o różnych opcjach montażowych:
- Montaż na szynie DIN - standard dla rozdzielnic modułowych
- Montaż płytowy - dla większych konstrukcji przemysłowych
- Stopień ochrony IP - dostosowany do warunków środowiskowych
Prawidłowy montaż stycznika jednofazowego krok po kroku
Nasi specjaliści zalecają przestrzeganie określonej procedury montażowej dla zapewnienia maksymalnego bezpieczeństwa i niezawodności:
Przygotowanie do montażu
- Wyłączenie zasilania obwodu głównego i sterującego
- Sprawdzenie braku napięcia wskaźnikiem napięcia
- Dobór przekroju przewodów zgodnie z prądem znamionowym
- Przygotowanie narzędzi i materiałów montażowych
Schemat połączeń podstawowych
Podstawowe podłączenie obejmuje dwa główne obwody:
- Obwód sterowania - zaciski A1 i A2 cewki
- Obwód główny - styki robocze L1 i T1
- Styki pomocnicze - dla sygnalizacji stanu pracy
Różnice między stycznikiem modułowym a przemysłowym
W asortymencie Onninen oferujemy oba typy styczników, różniące się konstrukcją i zastosowaniem:
Stycznik modułowy (instalacyjny)
Charakteryzuje się kompaktową obudową podobną do aparatury modułowej:
- Montaż na szynie DIN 35mm
- Szerokość od 1 do 4 modułów (17,5mm każdy)
- Prąd znamionowy w kategorii AC-1 (obciążenia rezystancyjne)
- Brak płytek gaszeniowych
- Idealny do instalacji budynkowych
Stycznik przemysłowy (mocy)
Przeznaczony do ciężkich warunków pracy przemysłowej:
- Montaż na płycie lub szynie przemysłowej
- Większe gabaryty i masa
- Prąd znamionowy w kategorii AC-3 (silniki indukcyjne)
- Komory gaszenia łuku elektrycznego
- Możliwość rozbudowy o bloki pomocnicze
Profesjonalne rozwiązania dla wymagających instalacji
Jako lider rynku instalacyjnego, oferujemy nie tylko wysokiej jakości styczniki 1 fazowe, ale również kompleksowe wsparcie techniczne. Nasi specjaliści we wszystkich oddziałach Onninen w Polsce służą fachowym doradztwem w doborze optymalnych rozwiązań dla konkretnych zastosowań.
Z naszego wieloletniego doświadczenia wynika, że inwestycja w sprawdzone rozwiązania od renomowanych producentów zwraca się wielokrotnie poprzez niezawodność działania i długą żywotność urządzeń. W asortymencie Onninen znajdziesz produkty marek takich jak Schneider Electric, ABB, Eaton czy Siemens - wszystkie dostępne od ręki w naszych magazynach.
Pamiętaj, że prawidłowo dobrany i zamontowany stycznik jednofazowy to gwarancja bezpiecznej i efektywnej pracy całej instalacji elektrycznej. Nasze doświadczenie pokazuje, że warto zainwestować w jakość już na etapie projektowania, aby uniknąć kosztownych awarii i przestojów w przyszłości.
1. Jaka jest różnica między stycznikiem a przekaźnikiem?
Styczniki służą do łączenia obwodów głównych o dużej mocy, podczas gdy przekaźniki obsługują obwody pomocnicze o małym prądzie. Styczniki mają wzmocnioną konstrukcję styków i mogą przewodzić prądy rzędu dziesiątek amperów, natomiast przekaźniki pracują w zakresie miliamperów do kilku amperów.
2. Jak długo służy stycznik jednofazowy?
Żywotność stycznika wynosi od 5 do 15 lat w zależności od intensywności użytkowania i warunków pracy. Wysokiej jakości styczniki z oferty Onninen mogą wykonać od 100 tysięcy do kilku milionów cykli łączeniowych. Regularne przeglądy co 6 miesięcy przedłużają okres eksploatacji.
3. Dlaczego stycznik buzzy podczas pracy?
Buczenie wskazuje na problem z cewką lub zasilaniem sterującym. Najczęstsze przyczyny to nieprawidłowe napięcie zasilania (zbyt niskie lub niestabilne), zużycie mechaniczne elementów cewki, luźne połączenia elektryczne lub nagromadzenie kurzu w obudowie. Wymaga sprawdzenia przez uprawnionego elektryka.
4. Jaki przekrój przewodu wybrać do stycznika 25A?
Do obwodu głównego stycznika 25A zalecamy przewód o przekroju minimum 4mm² dla instalacji domowych i 6mm² dla zastosowań przemysłowych. Obwód sterowania cewki wymaga przewodu 1,5mm². Zawsze należy skonsultować dobór z kartą katalogową konkretnego modelu.
5. Czy można montować stycznik jednofazowy samodzielnie?
Montaż stycznika może wykonywać tylko osoba z uprawnieniami elektrycznymi SEP. Samodzielna instalacja przez osoby bez kwalifikacji jest zabroniona przepisami i niebezpieczna. Nieprawidłowy montaż może prowadzić do pożaru, porażenia prądem lub uszkodzenia sprzętu.
6. Do czego służą styki pomocnicze w styczniku?
Styki pomocnicze służą do sygnalizacji stanu pracy stycznika oraz sterowania kolejnymi urządzeniami w układzie automatyki. Pozwalają na realizację funkcji podtrzymania cewki, sygnalizacji świetlnej lub dźwiękowej, oraz integrację z systemami sterowania nadrzędnego. Nie przewodzą prądu obciążenia.
7. Jaka temperatura pracy jest dopuszczalna dla stycznika?
Standardowe styczniki pracują w temperaturze od -25°C do +55°C przy wilgotności względnej do 95%. W ofercie Onninen dostępne są również modele wzmocnione do pracy w temperaturze do +70°C. Przekroczenie parametrów może skrócić żywotność urządzenia i wpłynąć na bezpieczeństwo pracy.
